6 - 71 0603 - 001 3.1 吸嘴配置数据 3.1.1 吸嘴配置 在“吸嘴配置数据”选项卡中，按 [ 吸嘴配置 ]Tab，显示以下选项卡。 Fig.3F60 “吸嘴配置”选项卡 吸嘴编号 1 ～ 12 安装头 1、2、3、4 显示贴装在各安装头的吸嘴 ID。
6-700603-001
3.1 吸嘴配置数据
3.1 吸嘴配置数据
在“吸嘴相关数据”界面中，按［吸嘴配置数据］Tab，显示以下选项卡。
Fig.3F59 “吸嘴配置数据”选项卡
装置以该配置数据为本，进行自动运行中的吸嘴更换动作。
Notice
请正确输入数据。
在数据错误的状态下运行，可能会发生吸嘴冲突。
6-710603-001
3.1 吸嘴配置数据
3.1.1 吸嘴配置
在“吸嘴配置数据”选项卡中，按 [ 吸嘴配置 ]Tab，显示以下选项卡。

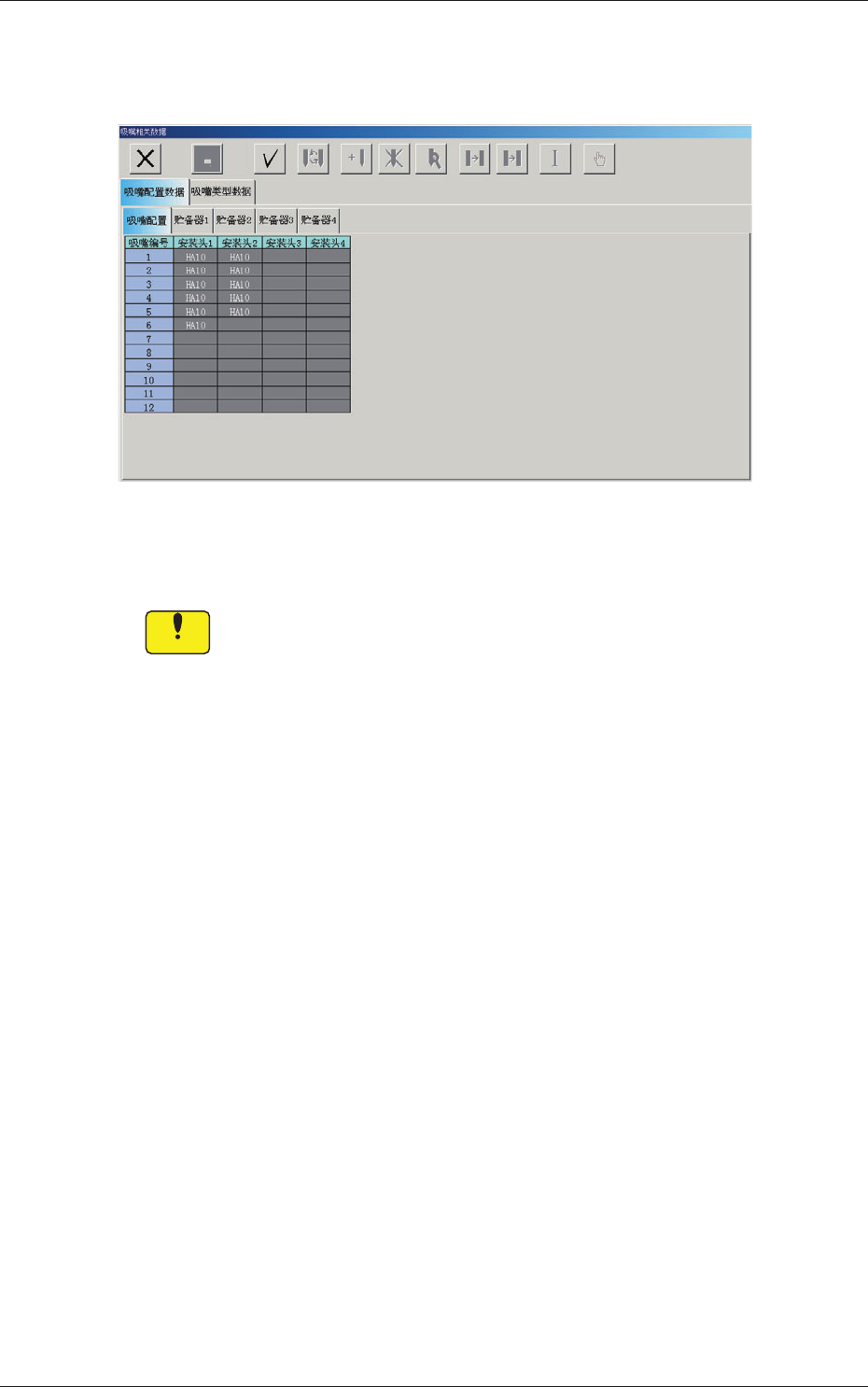

Fig.3F60 “吸嘴配置”选项卡
吸嘴编号 1 ～ 12
安装头 1、2、3、4
显示贴装在各安装头的吸嘴 ID。
6-720603-001
3.1 吸嘴配置数据
3.1.2 贮备器 ( 储料器 )1 ～贮备器 ( 储料器 )4
在“吸嘴配置数据”选项卡中，按 [ 贮备器 ( 储料器 )1]Tab，显示以
下界面。
Note
[ 贮备器 ( 储料器 )2] ～ [ 贮备器 ( 储料器 )4] 也显示同样的界面。
Fig. 3F61 “贮备器 ( 储料器 )1”选项卡
Note
配置有中异形 ( 选项 ) 时，显示为中异形的吸嘴储料器数也是 8。
1-1 ～ 1-4 ID、2-1 ～ 2-4 ID、3-1 ～ 3-4 ID、4-1 ～ 4-4 ID
设定设置在吸嘴贮备器 ( 储料器 ) 的吸嘴 ID。
选择任意的吸嘴 ID，按图标 (
)，显示“吸嘴类型列表 ( 一览 )”
界面。
Note
双击设定栏，也能显示“吸嘴类型列表 ( 一览 )”界面。
1-1 ～ 1-4 C、2-1 ～ 2-4 C、3-1 ～ 3-4 C、4-1 ～ 4-4 C
是设定的吸嘴贮备器 ( 储料器 ) 地址为未使用 ( 跳过 ) 的功能。
通常使用时输入 [-]，想跳过时输入 [S]。
