6 - 43 0603 - 001 2.1 补正值数据 2.1.21 线路板识别补正值 在 “补正值数据” 选项卡中， 按 [ 线路板识别 ]Tab， 再按 [ 照相机 1]Tab， 显示以下选项卡。 Note [ 照相机 2] 到 [ 照相机 4] 也显示相同界面。 Fig.3F36 “线路板识别照相机 1”选项卡 [2] [1]
6-420603-001
2.1 补正值数据

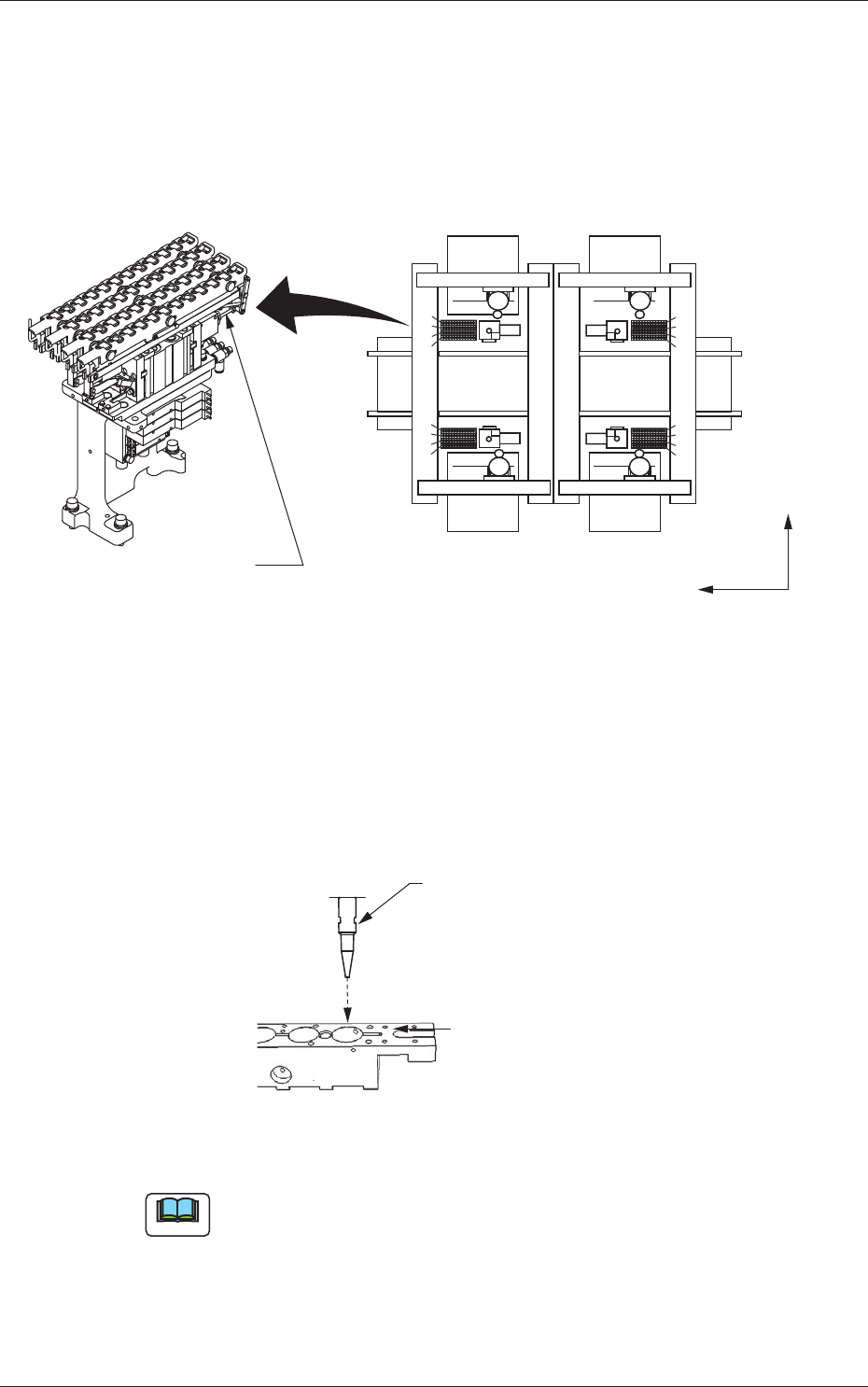

［1］ X( 横 )、Y( 纵 )［毫米］
用调整从线路板定位基准 XY 坐标 ( 装置基准 XY 坐标：原点 P0)
看到的吸嘴贮备器 ( 储料器 ) 单元位置的设计尺寸位置偏离的补
正值设定装置基准 XL 坐标系为基准。
设定补正值为“+”值，吸嘴交换位置变为 X(+)、Y(+) 方向。
Y(+)
X(+)
1
2
3
4
1-4
1-3
1-2
1-1
2-1
2-2
2-3
2-4
3-4
3-3
3-2
3-1
4-1
4-2
4-3
4-4
4
3
2
1
1
2
3
4
5
6
7
8
9
10
11
12
Fig.3F34
[2] L( 高 )[ 毫米 ]
设定补正值为“+”值，吸嘴交换位置 ( 高度 ) 变为 L(+) 方向 ( 增
加下降冲程量方向 )。
L(+)
Fig.3F35
Note
L 只有在管理器 (master) 有効。
吸嘴
吸嘴贴装高度
( 吸嘴贮备器 ( 储料器 ) 模块上面 )
装置背面
装置正面
吸嘴储料器 A
贴装基准 XY 坐标系
6-430603-001
2.1 补正值数据

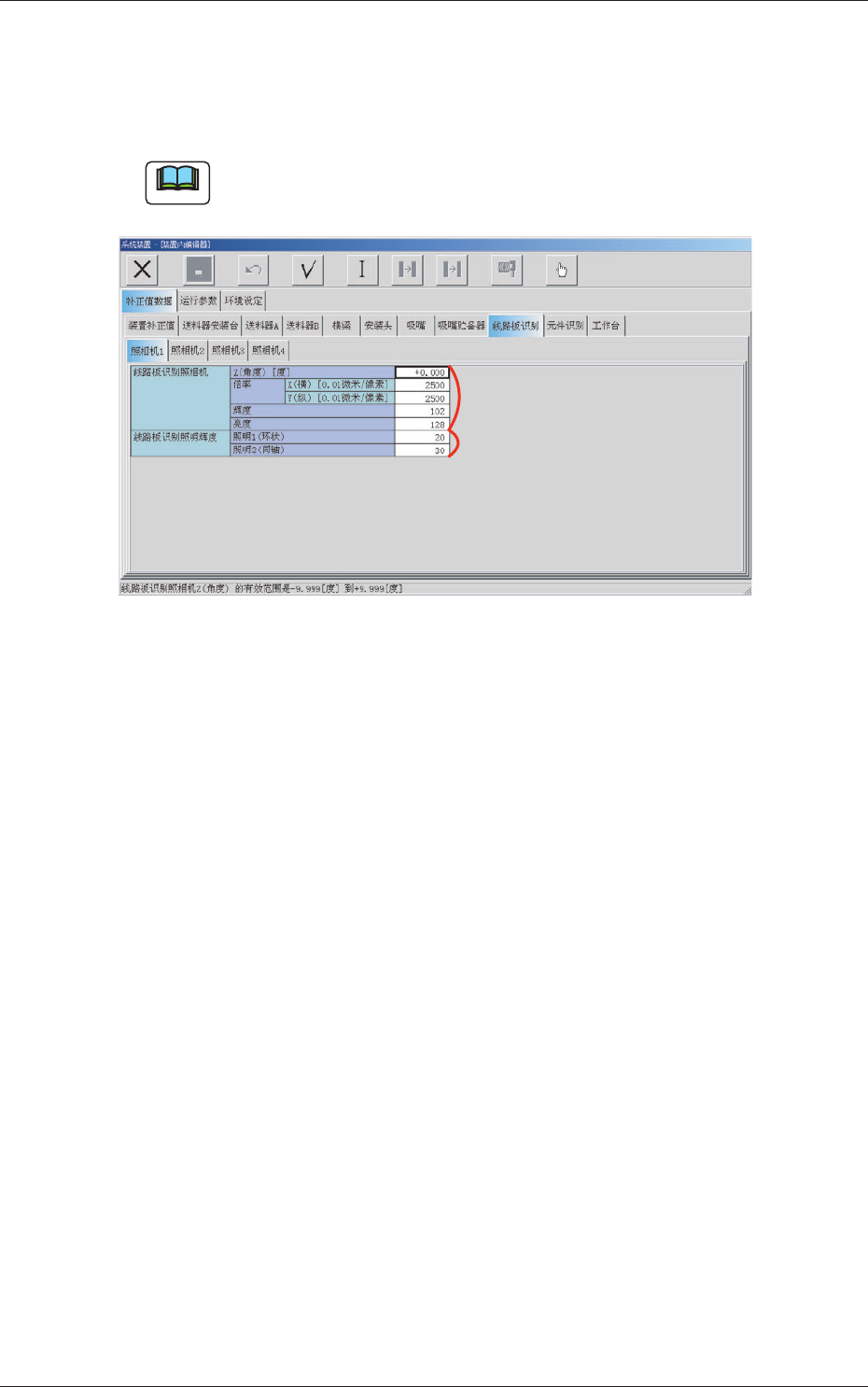

2.1.21 线路板识别补正值
在“补正值数据”选项卡中，按 [ 线路板识别 ]Tab，再按 [ 照相机 1]Tab，
显示以下选项卡。
Note
[ 照相机 2] 到 [ 照相机 4] 也显示相同界面。
Fig.3F36 “线路板识别照相机 1”选项卡
[2]
[1]
6-440603-001
2.1 补正值数据
在各照相机设定以下补正值。
[1] 线路板识别照相机
调整线路板识别照相机水平方向的倾斜度。
Z( 角度 )［度］
设定对装置基准 XY 坐标 (Xm-Ym 坐标 ) 的线路板识别照相机扫描
坐标的角度偏离。以装置基准 XY 坐标系为基准，线路板识别照相
机扫描坐标往逆时针方向倾斜时，补正值数据的符号为“+”。
Xm(+)
Ym(+)
Yc(+)
Xc(+)
Yc(+)
Xc(+)
Fig.3F37
线路板识别照相机角度
Pm. 装置基准坐标原点
Xm-Ym: 装置基准坐标系
Xc-Yc: 线路板识别坐标系
线路板识别照相机角度
