1 - 9 0603 - 001 D03 贴装数据 (O 数据 ) Table 3A9 参照项目号 数据名 D03_01 O-No. D03_02 X、Y［mm］ D03_03 Z［°］ D03_04 H D03_05 C( 控制指令 ) D03_06 注释 2.5 贴装数据的构成
1-80603-001
2.5 贴装数据的构成
是为了将元件配置数据中设定的元件 ID 贴装到指定坐标、指定方向而
设定的数据。
每个元件贴装点分配 1 个步骤。
Reference
各项目的详细内容请参照“第三章 1.5 贴装数据”章节。
D01 贴装数据 Un Table 3A7
参照项目号 数据名
D01_01 贴装数据单元指定
D02 贴装数据 (P 数据 ) Table 3A8
参照项目号 数据名
D02_01 单元控制
D02_02 贴装补正值
补正值 X、Y［mm］
补正值 Z［°］
补正值 H［mm］
D02_03 分割线路板识别
识别坐标 X1、Y1［mm］
识别坐标 X2、Y2［mm］
识别标记 FM1、FM2
D02_04 P-No.
D02_05 X、Y［mm］
D02_06 Z［°］
D02_07 H［mm］
D02_08 Fdr No.
D02_09 V
D02_10 C( 控制指令 )
D02_11 注释
D02_12 各个识别坐标 X1、Y1［mm］
D02_13 各个识别坐标 X2、Y2［mm］
D02_14 各个识别标记 FM1、FM2
2.5 贴装数据的构成
1-90603-001
D03 贴装数据 (O 数据 ) Table 3A9
参照项目号 数据名
D03_01 O-No.
D03_02 X、Y［mm］
D03_03 Z［°］
D03_04 H
D03_05 C( 控制指令 )
D03_06 注释
2.5 贴装数据的构成
1-100603-001
3. 元件数据库的概要
3.1 使用目的
•
元件数据库是对运行表面实际贴装装置所必要的“元件原始信息
( 数据 )”进行管理的数据库。
•
通过有效利用元件数据库，可大幅度缩短线路板程序的编制时间。
3.2 元件 ID 和元件数据库
•
元件数据库由数据的名称“元件 ID”和元件原始信息“元件数据库”
构成。

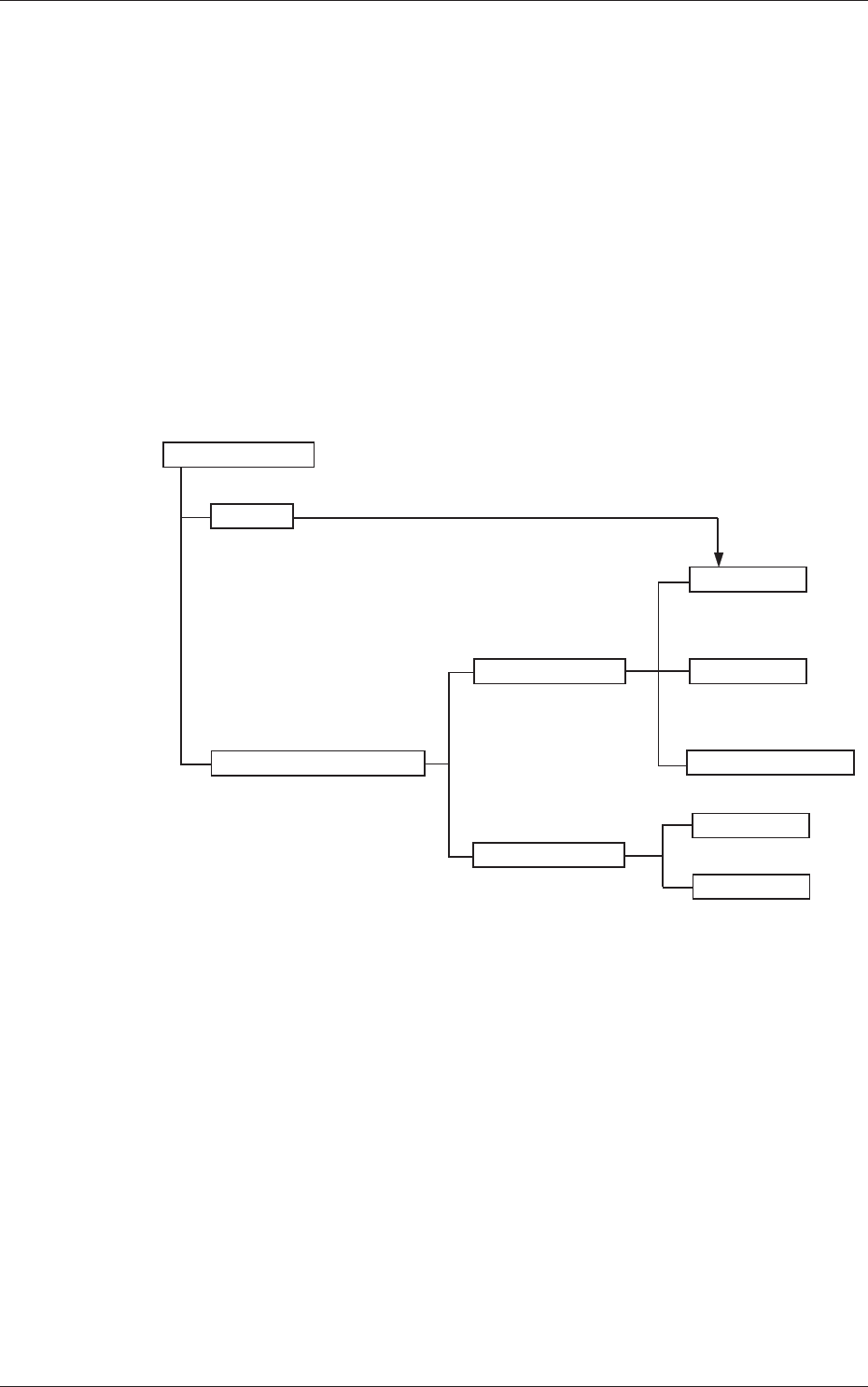

元件数据库
元件 ID
分类数据
元件共享数据 控制数据
元件数据库 可否贴装数据
形状数据
元件个别数据
识别数据
Fig.3A3 元件数据库的构成
3. 元件数据库的概要
