3OM-GXH-1使用说明书.pdf - 第242页

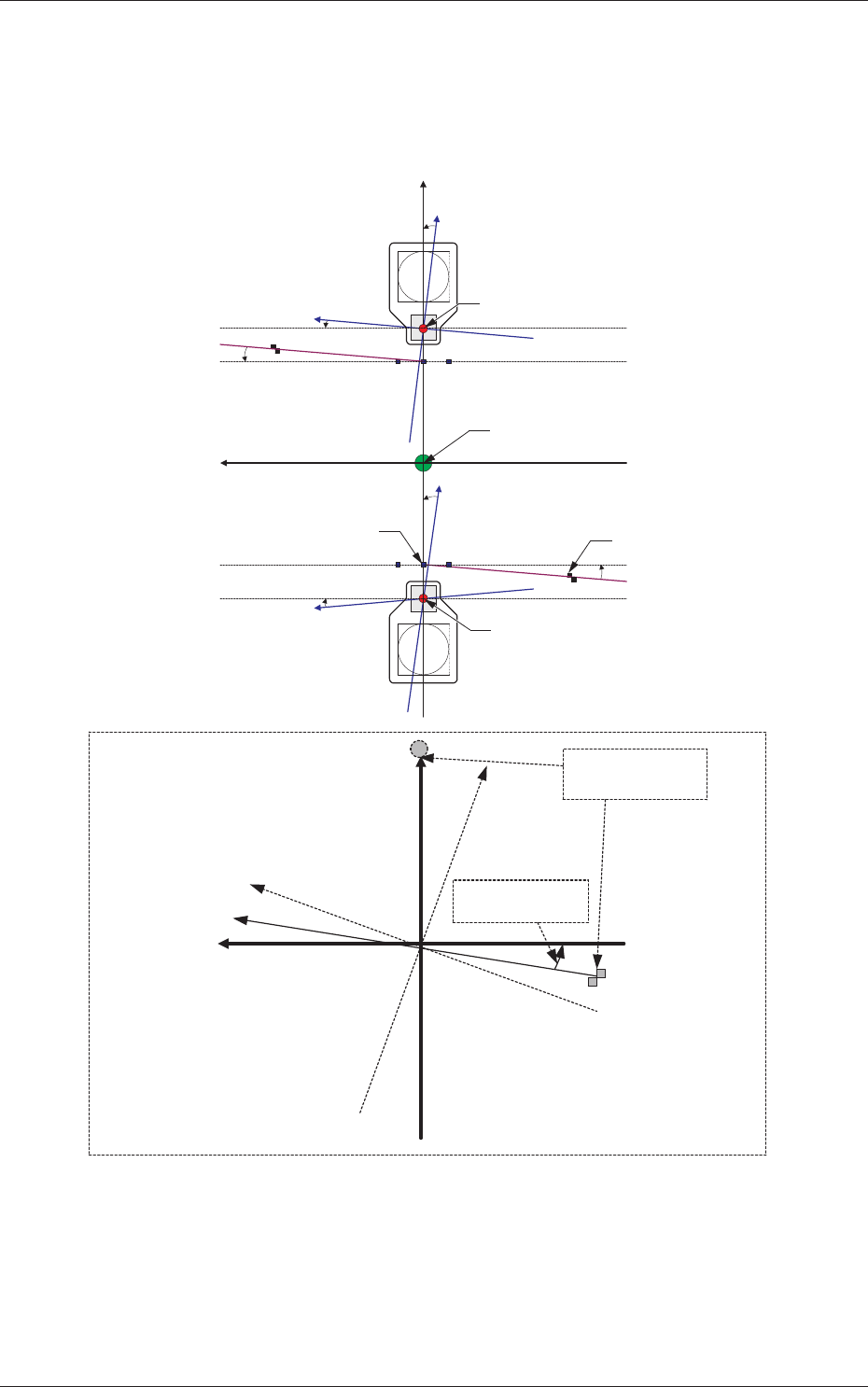

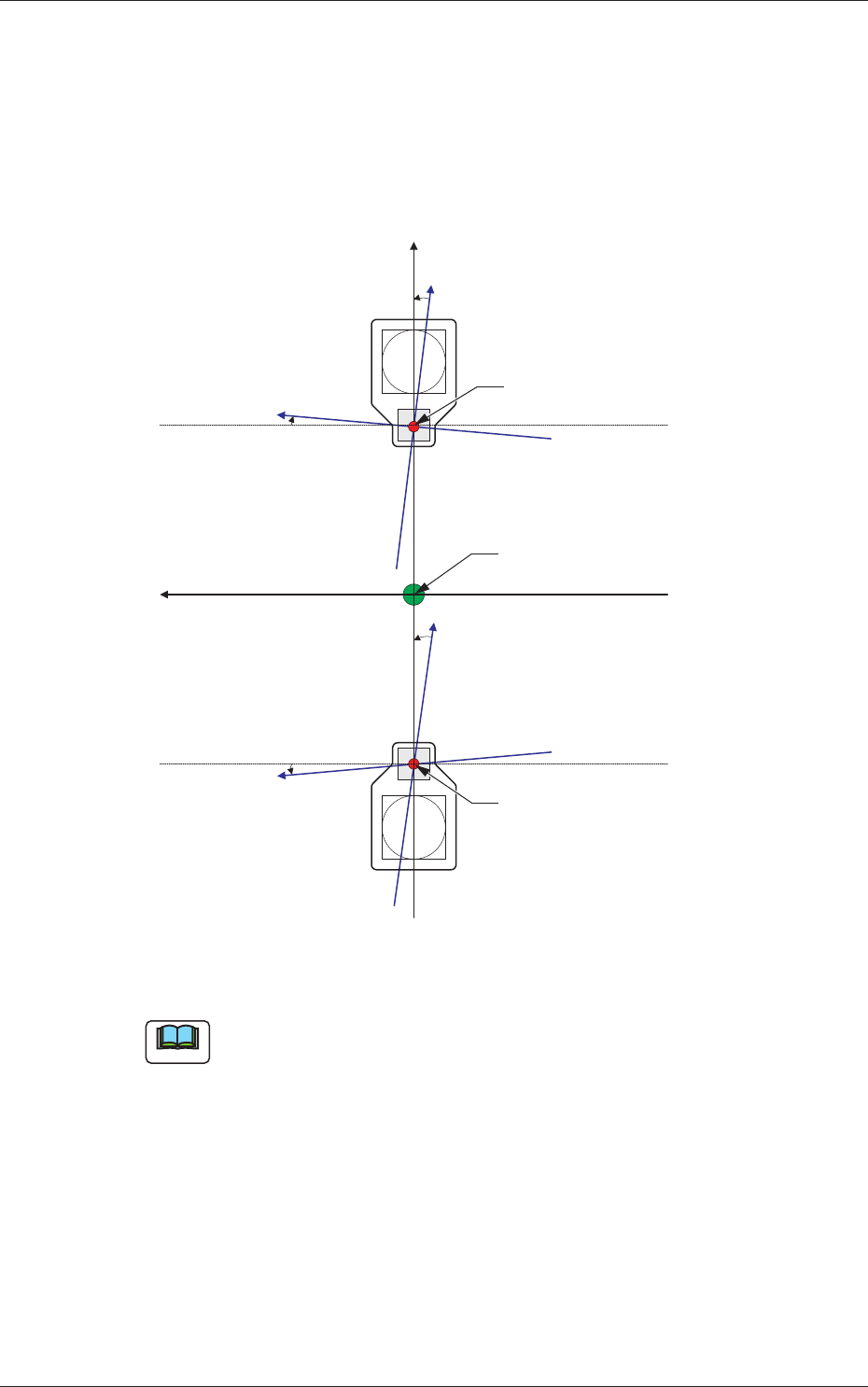

6 - 17 0603 - 001 2.1 补正值数据 [1] X( 横 )、Y( 纵 )［毫米］ 调整从装置基准坐标系原点和安装头原点位置到线路板识别照相 机中心的设计尺寸的位置偏离的数据。 [2] 角度 X、角度 Y［度］ 将横梁 X 及 Y 轴对准装置基准坐标系的数据。 Xm(+) Ym(+) Yb(+) Xb(+) Yb(+) Xb(+) Fig. 3F13 Note 以装置基准坐标系为基准实际横梁坐标系往逆时针方向倾斜时，横梁…
