6-190603-001
2.1 补正值数据
[4] Y 轴原点［毫米］
为了保持装置组装后的横梁状态 ( 位置 ) 的补正值。执行动态控
制器的 Y 轴原点复位 ( 调整模式 )，使用从动态控制器自动返回的
值。
Fig.3F15
Note
(a) 该补正值只显示，不能手动输入。

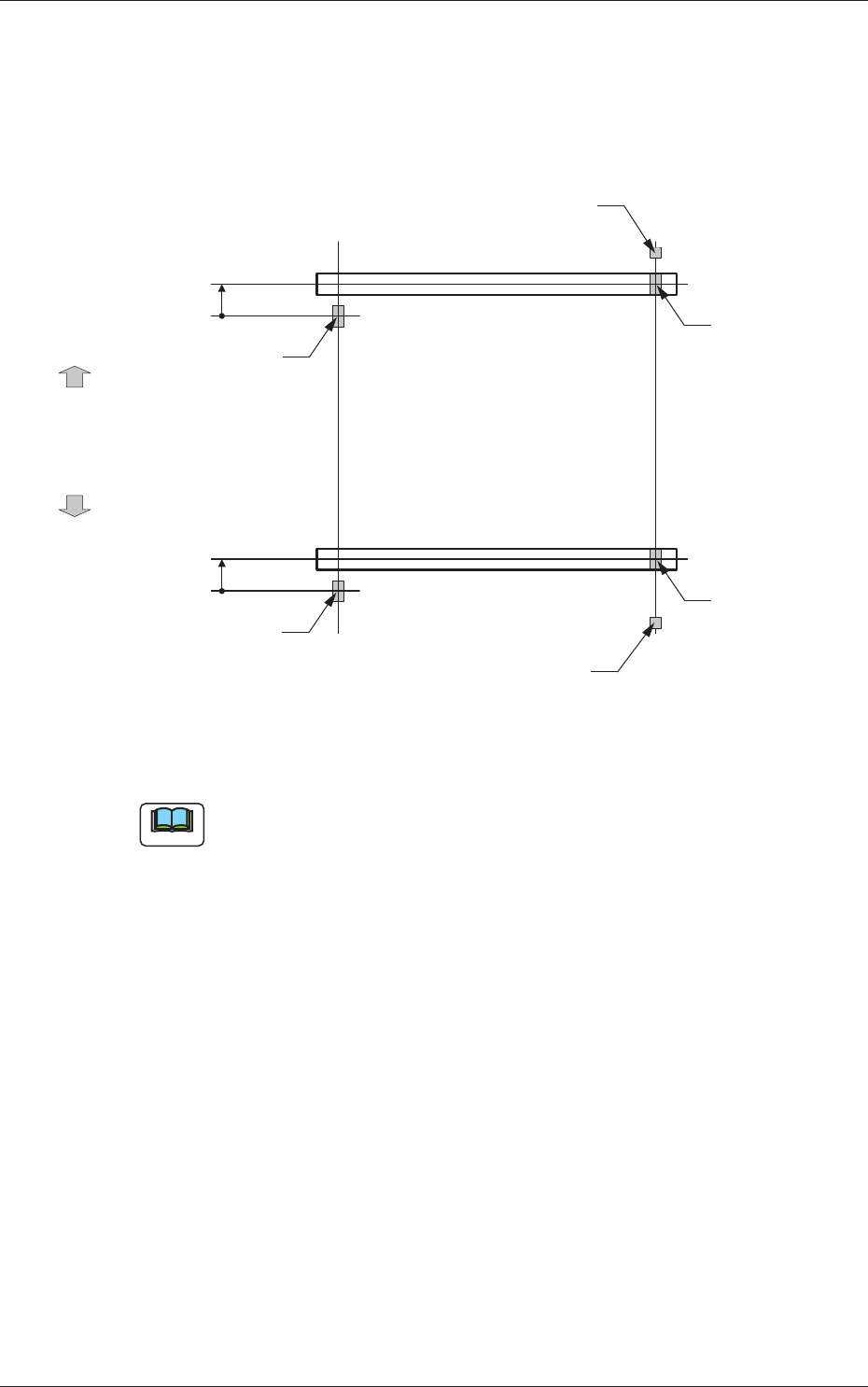

(b) Y 轴原点补正值说明从从动轴的原点信号位置看向原点复位方向
时，主轴的原点信号位置在哪里。与原点复位方向一致时为“+”，
与原点复位方向相反时为“-”。
原点复位方向
Y 轴原点
补正值 =(+) 值
主动侧
原点标记
( 原点信号位置 )
溢位传感器
横梁
横梁
原点标记
( 原点信号位置 )
溢位传感器
原点标记
( 原点信号位置 )
原点标记
( 原点信号位置 )
主动侧
Y 轴原点
补正值 =(+) 值
原点复位方向
6-200603-001
2.1 补正值数据
2.1.5 安装头补正值 A
在“补正值数据”选项卡中，按 [ 安装头 ]Tab，再按［安装头 A］Tab、
显示以下选项卡。

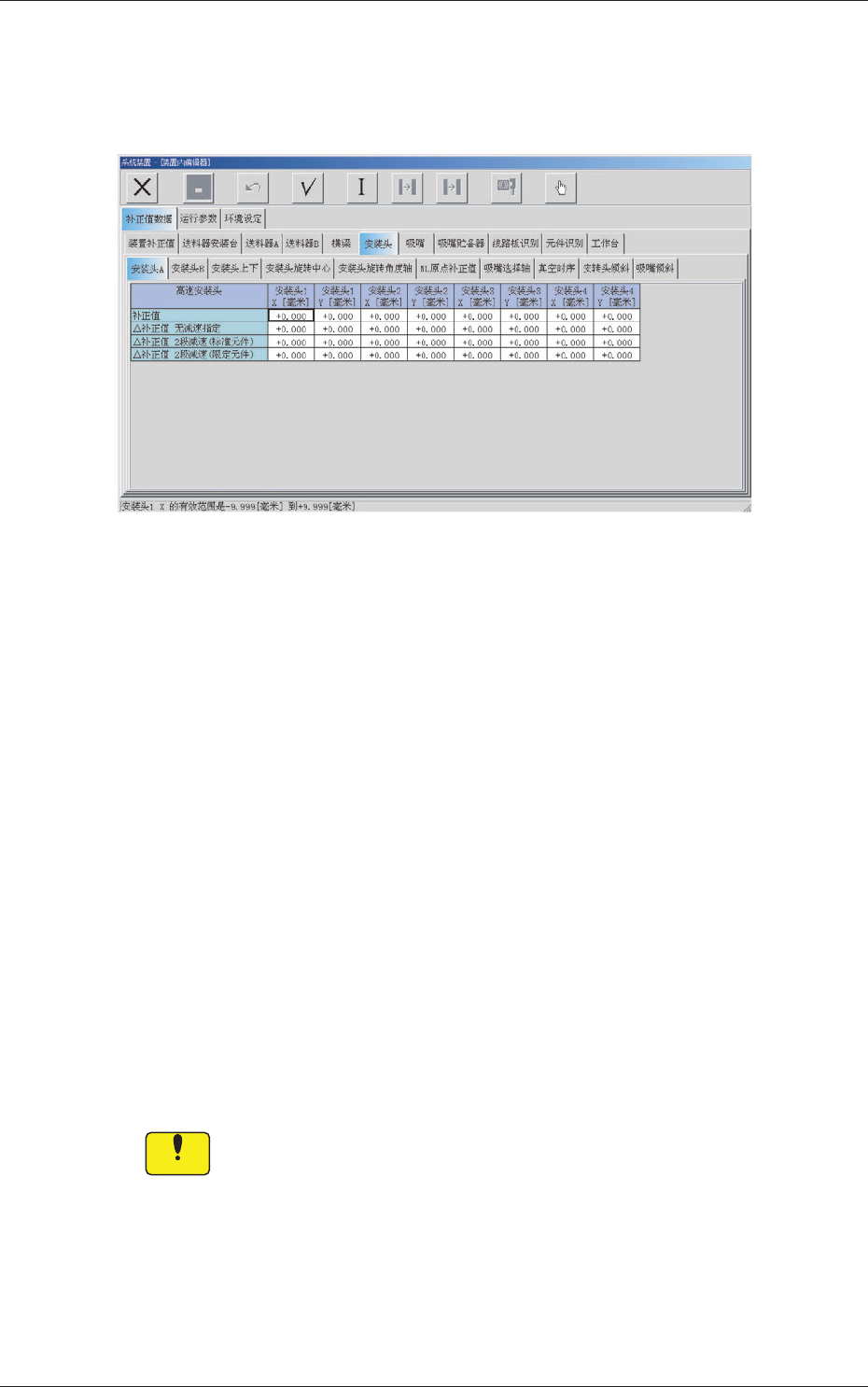

Fig.3F16 “安装头 A”选项卡
安装头 1、2、3、4
X[ 毫米 ]、Y[ 毫米 ]
[1] 补正值
调整安装头上下动作引起的旋转中心偏离。
[2] Δ 补正值 无减速指定
贴装时的数据库无减速指定的情况，计算贴装目的位置时被
变换
•
加算。
[3] Δ 补正值 2 段减速 ( 标准元件 )
贴装时的数据库为标准元件的情况，计算贴装目的位置时被
变换
•
加算。
[4] Δ 补正值 2 段减速 ( 限定元件 )
贴装时的数据库为特殊元件的情况，计算贴装目的位置时被
变换
•
加算。
Notice
装置出厂时已调整、设定好，因此请不要随意变更。
6-210603-001
2.1 补正值数据
2.1.6 安装头补正值 B
在“补正值数据”选项卡中，按 [ 安装头 ]Tab，再按［安装头 B］Tab，
显示以下选项卡。

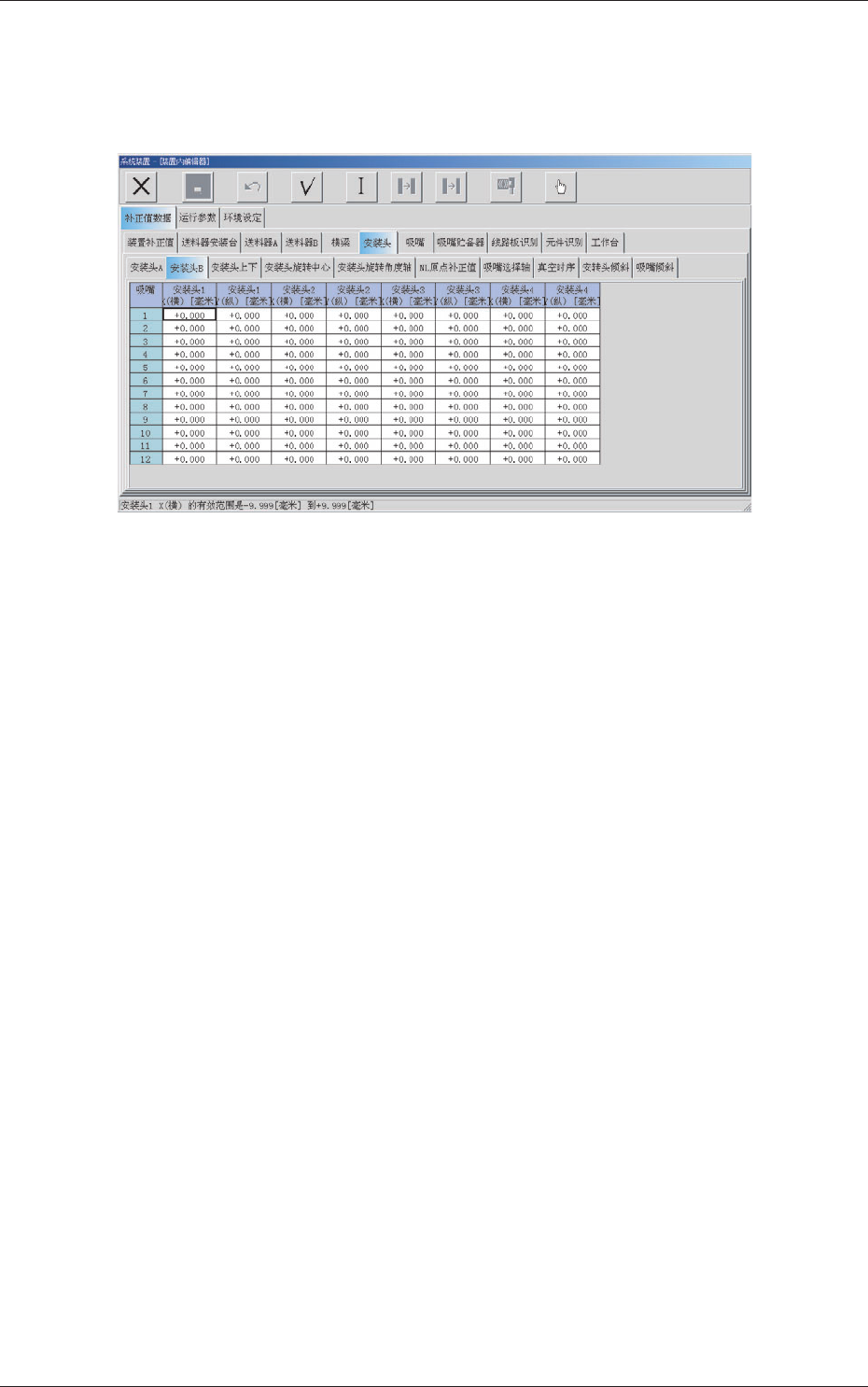

Fig.3F17 “安装头 B”选项卡
吸嘴 1 ～ 12
安装头 1、2、3、4
X( 横 )、Y( 纵 )［毫米］
调整吸嘴升降轴动作引起的吸嘴位置偏离。
