6-120603-001
2.1 补正值数据
[1] 标记 ( 左 ) X( 横 )、Y( 纵 )［毫米］
是调整对送料器安装台 1、2、3、4( 背面 : 送料器安装台 1 及 3、正面 :
送料器安装台 2 及 4) 的设计尺寸的位置偏离的补正值，以贴装基
准 XY 坐标系为基准进行设定。
标记 ( 左 )X、Y 在送料器安装台左端设置送料器安装台补正值测
定冶具，用线路板识别照相机进行识别，算出位置偏离。
[2] 标记 ( 左 ) L ( 高 )［毫米］
是调整对送料器安装台 1、2、3、4( 背面 : 送料器安装台 1 及 3、正面 :
送料器安装台 2 及 4) 的设计尺寸的高度方向偏离的补正值数据。
设置的送料器安装台低于设计值时，正输入。
[3] 标记 ( 右 ) X ( 横 )、Y ( 纵 )［毫米］
是调整对送料器安装台 1、2、3、4( 背面 : 送料器安装台 1 及 3、正面 :
送料器安装台 2 及 4) 的设计尺寸的位置偏离的补正值，以贴装基
准 XY 坐标系为基准进行设定。
标记 ( 右 )X、Y 在送料器安装台右端设置送料器安装台补正值测
定治具，用线路板识别照相机进行识别，算出位置偏离。
[4] 标记 ( 右 ) L ( 高 )［毫米］
是调整对送料器安装台 1、2、3、4( 背面 : 送料器安装台 1 及 3、正面 :
送料器安装台 2 及 4) 的设计尺寸的高度方向偏离的补正值数据。
设置的送料器安装台低于设计值时，正输入。
Note
以标记 ( 左 )XY、标记 ( 右 )XY 值为基准，算出送料器安装台的线路
板定位部的倾斜度。
6-130603-001
2.1 补正值数据
2.1.3 送料器补正值 A 及送料器补正值 B
在“补正值数据”选项卡中，按 [ 送料器 A]Tab 或 [ 送料器 B]Tab，显
示以下选项卡。
Note
按各送料器安装台的 Tab，可进行切换。

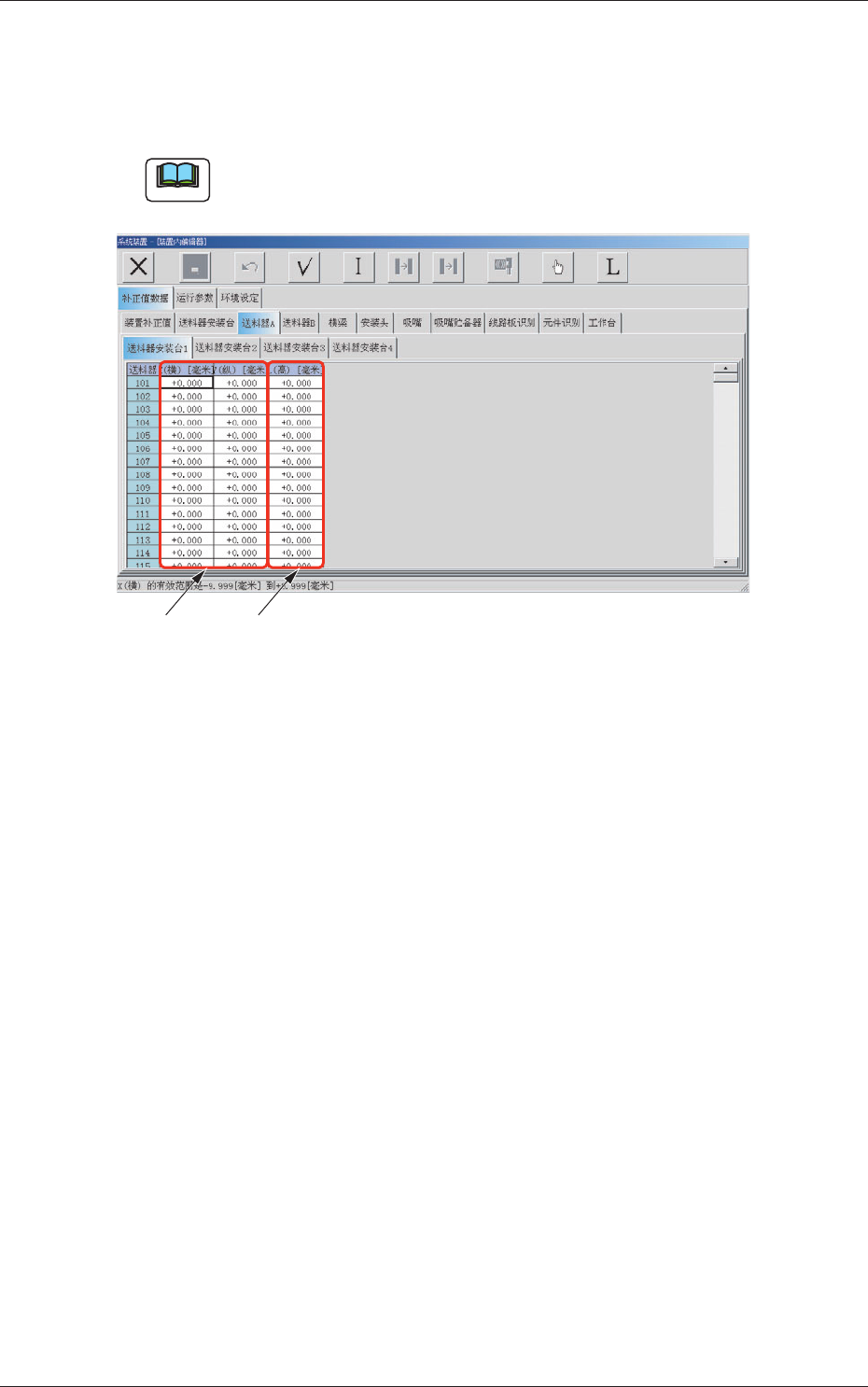

Fig.3F9 “送料器 A”选项卡
送料器补正值 A 是
补正送料器安装台各槽偏离的补正值数据。
•
装置出厂时已调整、设定好。
请不要随意变更。
送料器补正值 B 是
补正送料器偏离的数据。
•
关于 X/Y 数据
自动更新数据，以便在自动运行中进行元件识别处理 ( 吸嘴中
心和元件中心的位置关系把握 )，在元件中心进行吸取。
( 通常不需要数据输入。)
•
关于 L 数据、
无法自动更新，但反映输入的数据。
[2]
[1]
6-140603-001
实际补正值为送料器补正值相加的值。
实际补正值
=
送料器补正值 (A)
+
送料器补正值 (B)
Note
在“送料器安装台 1”选项卡～“送料器安装台 4”选项卡中，对设
置在各送料器安装台的送料器 ( 送料器安装台 1:101 ～ 150、送料器
安装台 2:201 ～ 250、送料器安装台 3:301 ～ 350、送料器安装台 4:401
～ 450) 进行相同操作。
补正值数据项目
在各送料器 ( 送料器安装台 1:101 ～ 150、送料器安装台 2:201 ～
250、送料器安装台 3:301 ～ 350、送料器安装台 4:401 ～ 450) 上
设定以下补正值。
2.1 补正值数据
