5 - 34 0612 - 002 4.1 安装头及吸嘴的跳过情报 4.1 安装头及吸嘴的跳过情报在“跳过及吸取率情报”界面中，按［安装头及吸嘴的跳过情报］Tab，显示以下的选项卡。 [1] [2] Fig.3E17 “安装头及吸嘴的跳过情报”选项卡［1］安装头及吸嘴的图像选择安装头的图形，选项卡右侧显示吸嘴跳过要因或安装头跳过要因。［2］ Tab 及选项卡 “安装头及吸嘴的跳过情报”选项卡分为以下选项卡。 Table …

5-330612-002

4. 跳过及吸取率情报

[3] Tab 及选项卡

“跳过及吸取率情报”界面分为以下选项卡，按 Tab，显示各选项卡。

Table 3E5

Tab 内容

安装头及吸嘴的

跳过情报

根据运行参数设定中指定的各个吸取率及吸嘴跳过，显示各送料器

或各吸嘴所管理的吸取率及吸嘴跳过的状况。

送料器警告吸取率显示对送料器 ( 实际送料器 ) 的各警告要因下的吸取率、送料器警

告吸取率、元件 ID。

吸嘴警告吸取率显示对安装头 - 吸嘴的各警告要因下的吸取率、吸嘴警告吸取率。

[4] [ 图表显示 ] 图标

可以用图表显示各项目。

Note

安装头 / 吸嘴跳过情报不能用图表显示。

5-340612-002

4.1 安装头及吸嘴的跳过情报

在“跳过及吸取率情报”界面中，按［安装头及吸嘴的跳过情报］Tab，

显示以下的选项卡。

[1] [2]

Fig.3E17 “安装头及吸嘴的跳过情报”选项卡

［1］安装头及吸嘴的图像

选择安装头的图形，选项卡右侧显示吸嘴跳过要因或安装头跳过

要因。

［2］ Tab 及选项卡

“安装头及吸嘴的跳过情报”选项卡分为以下选项卡。

Table 3E6

Tab 内容

吸嘴跳过要因选择此 Tab，左侧为吸嘴图形显示选项卡对应的吸嘴跳过要因。

安装头跳过要因选择此 Tab，左侧为安装头图形显示选项卡对应的安装头跳过要

因。

5-350612-002

4.2 吸嘴跳过要因

在“安装头及吸嘴的跳过情报”界面中，按［吸嘴跳过要因］Tab，显

示以下选项卡。

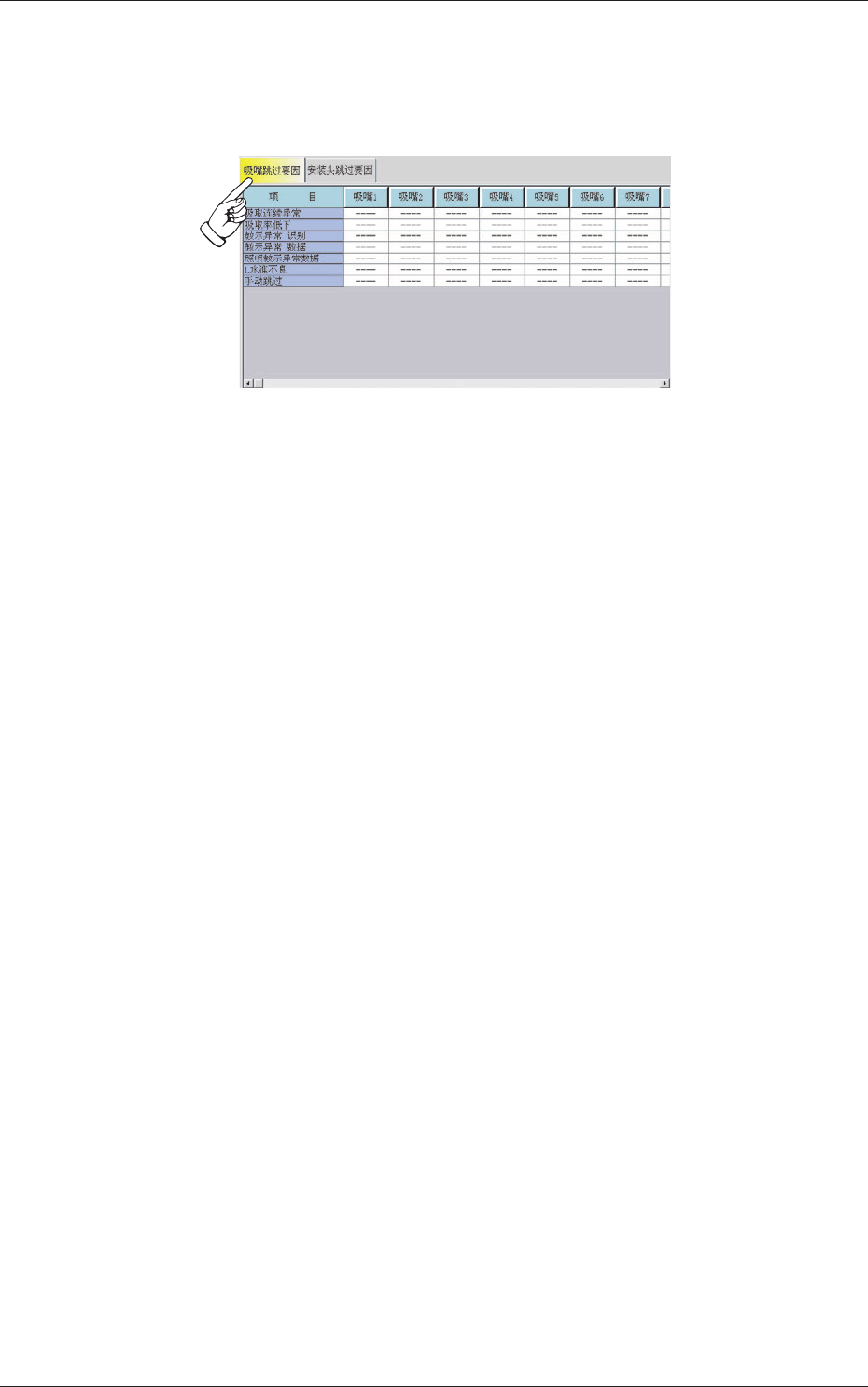

Fig.3E18 “吸嘴跳过要因”选项卡

(1) 吸取连续异常

达到连续异常的设定次数。

(2) 吸取率低下

达到指定吸取前的吸取率异常次数。

(3) 教示异常识别

吸嘴位置教示中发生识别异常。

(4) 教示异常数据

吸嘴位置教示中算出超过允许值的值。

(5) 照明教示异常数据

吸嘴位置教示 ( 照明检查 )/ 照明教示中发生识别异常。

(6) L 水准不良

吸嘴水准教示中算出超过允许值的水准补正值。

(7) 手动跳过

是手动输入的跳过设定数据。
