2.3 各吸嘴生产情报
2.3 各吸嘴生产情报
分别显示各安装头 / 吸嘴的吸取情报。
按“装置生产情报”界面的 [ 各吸嘴生产情报 ]Tab，显示以下选项卡。

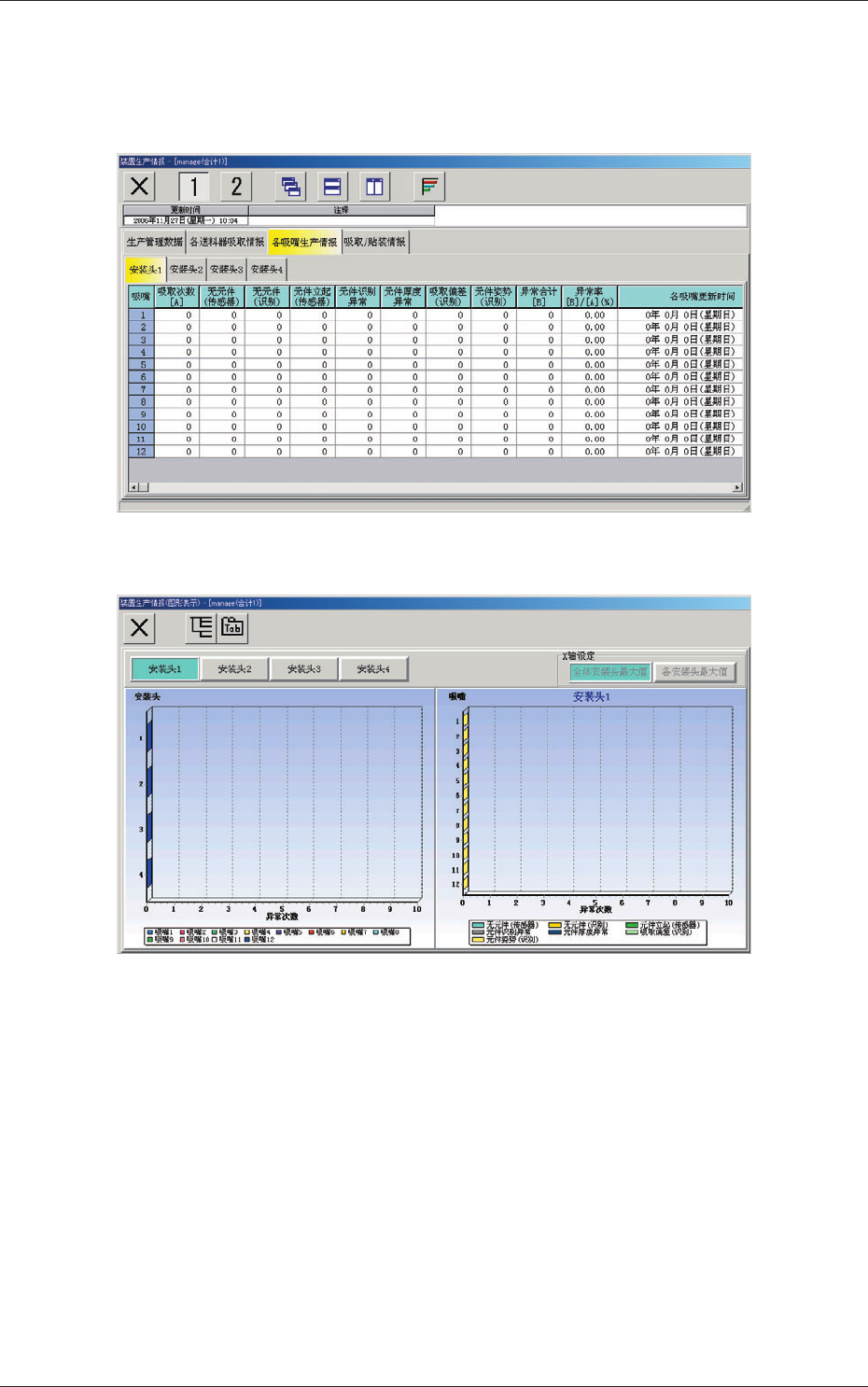

Fig.3E10 “各吸嘴生产情报”选项卡
Fig.3E10-1 “各吸嘴生产情报 ( 图形表示 ( 图表显示 ))”界面
每个安装头分别显示吸嘴生产情报的选项卡。
按 Tab
，切换对应的安装头的选项卡。
5-170612-002
(1) 吸嘴
是吸嘴编号。
(2) 吸取次数 [A]
各吸嘴的吸取动作次数。
(3) 无元件 ( 传感器 )
元件状态检测传感器检测出各吸嘴“无元件”的次数。
(4) 无元件 ( 识别 )
在识别处理中检测出各吸嘴“无元件”的次数。
(5) 元件立起 ( 传感器 )
元件状态检测传感器检测出各吸嘴“元件立起”的次数。
(6) 元件识别异常
在识别处理中检测出各吸嘴异常的次数。
(7) 元件厚度异常
元件状态检测传感器检测出各吸嘴“元件厚度异常”的次数。
(8) 吸取偏差 ( 识别 )
在识别处理中吸取偏离异常的各吸嘴的次数。
(9) 元件姿势 ( 识别 )
在识别处理中各吸嘴的发生正反面判定异常及极性判定异常的次
数。
(10) 异常合计 [B]
在 (3) ～ (9) 中检测出的合计次数。
(11) 异常率 [B]/[A](%)
异常合计对吸取次数的百分比。
(12) 各吸嘴更新时间
显示各吸嘴更新时间。
Note
各项目显示为按钮，按相应按钮，该项目的数据按降序列出。按异常
次数的降序显示异常显示内容，有助于分析从而提高生产效率。
按 [ 吸嘴 ] 按钮，返回到初期显示 ( 吸嘴编号 )。
2.3 各吸嘴生产情报
5-180612-002
2.4 吸取 / 贴装情报
在“装置生产情报”界面中，按 [ 吸取 / 贴装情报 ]Tab，显示以下选项卡。

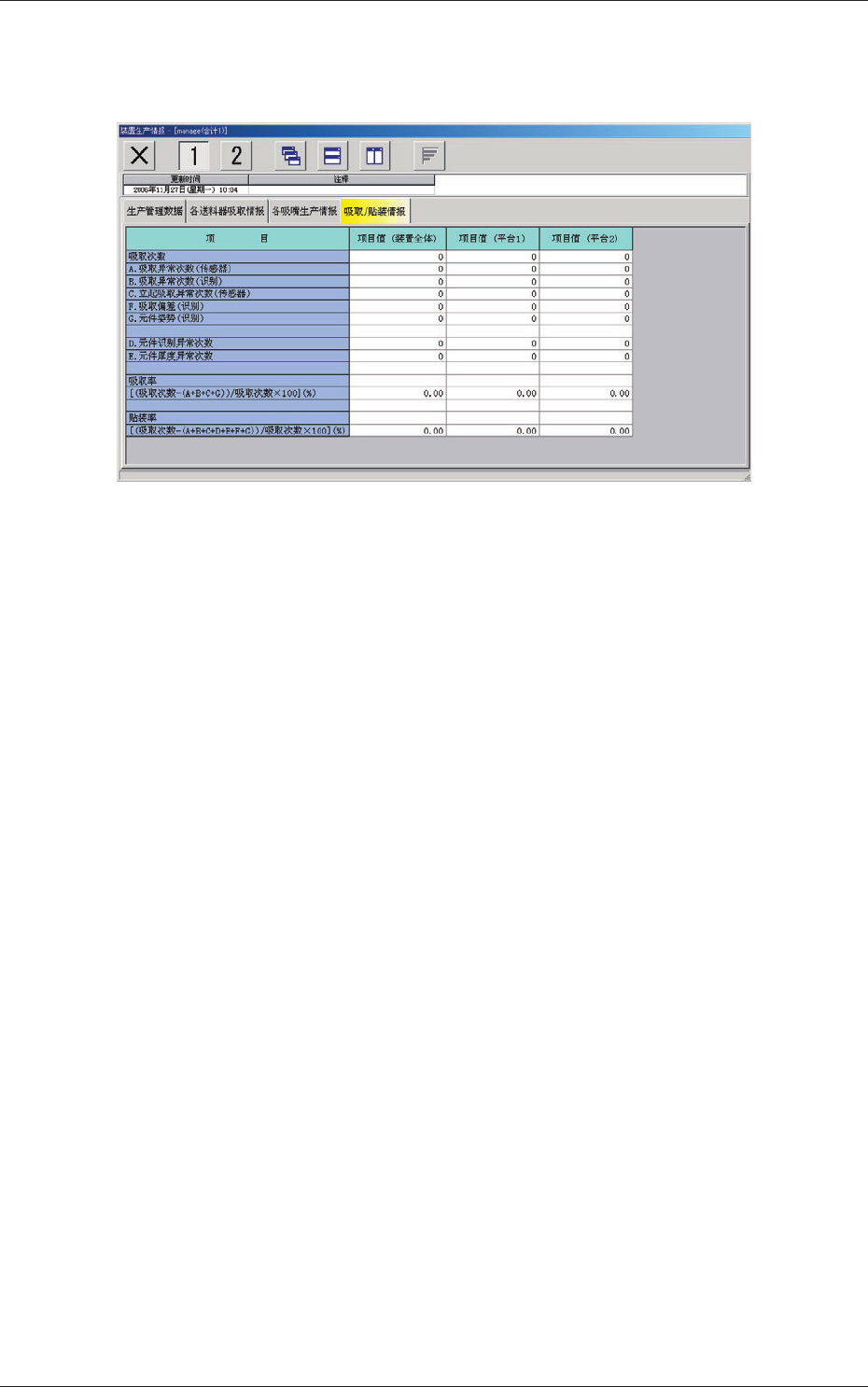

Fig.3E11 “吸取 / 贴装情报”选项卡
(1) 吸取次数
元件的吸取次数。
A. 吸取异常次数 ( 传感器 )
元件状态检测传感器检测出“无元件”的次数。
( 元件识别 NG 中元件状态检测传感器 NG 时 )
B. 吸取异常次数 ( 识别 )
在元件识别处理中检测出“无元件”的次数。
C. 立起吸取异常次数 ( 传感器 )
元件识别处理中判定为 OK，但用元件状态检测传感器检测出
NG 的次数。
F. 吸取偏差 ( 识别 )
在识别处理中判定为 NG 的次数。
G. 元件姿势 ( 识别 )
在识别处理中判定为“正反面判定异常”及“极性判定异常”
的次数。
D. 元件识别异常次数
在识别处理中，判定为 NG 的次数。
E. 元件厚度异常次数
元件状态检测传感器检测出“元件厚度异常”的次数。
2.4 吸取 / 贴装情报
