5 - 19 ( ) (2) 吸取率 [( 吸取次数 − (A+B+C+G))/ 吸取次数 × 100](%) 用以下公式算出所得值 ( % )。 吸取次数 − ( A 的次数 + B 的次数 + C 的次数 + G 的次数 ) × 100 吸取次数 (3) 贴装率 [( 吸取次数 − (A + B + C + D + E + F + G))/ 吸取次数 × 100] (% ) 用以下公式算出所得值 ( % )。 A 的次数 + B 的…
5-180612-002
2.4 吸取 / 贴装情报
在“装置生产情报”界面中，按 [ 吸取 / 贴装情报 ]Tab，显示以下选项卡。
Fig.3E11 “吸取 / 贴装情报”选项卡
(1) 吸取次数
元件的吸取次数。
A. 吸取异常次数 ( 传感器 )
元件状态检测传感器检测出“无元件”的次数。
( 元件识别 NG 中元件状态检测传感器 NG 时 )
B. 吸取异常次数 ( 识别 )
在元件识别处理中检测出“无元件”的次数。
C. 立起吸取异常次数 ( 传感器 )
元件识别处理中判定为 OK，但用元件状态检测传感器检测出
NG 的次数。
F. 吸取偏差 ( 识别 )
在识别处理中判定为 NG 的次数。
G. 元件姿势 ( 识别 )
在识别处理中判定为“正反面判定异常”及“极性判定异常”
的次数。
D. 元件识别异常次数
在识别处理中，判定为 NG 的次数。
E. 元件厚度异常次数
元件状态检测传感器检测出“元件厚度异常”的次数。
2.4 吸取 / 贴装情报
5-19
( )
(2) 吸取率
[( 吸取次数
−
(A+B+C+G))/ 吸取次数
×
100](%)
用以下公式算出所得值 (%)。
吸取次数
−
( A 的次数 + B 的次数
+
C 的次数 + G 的次数 )
×
100
吸取次数
(3) 贴装率
[( 吸取次数
−
(A
+
B
+
C
+
D+E+F+G))/ 吸取次数
×
100](%)
用以下公式算出所得值 (%)。
A 的次数 + B 的次数
+
C 的次数 + D 的次数
吸取次数
−
+ E 的次数 + F
的次数
+
G 的次数
×
100
吸取次数
Note
关于吸取异常次数 ( 传感器 )、吸取异常次数 ( 认识 ( 识别 )) 的合
计
在元件数据库异常处理 1 中设定的次数 (“无元件”检测合计满足异
常停机条件时，装置做异常停机处理。) 被代用时，会异常停机，此
时的“无元件”次数不被加算在吸取次数及吸取异常次数中。
0612-002
2.4 吸取 / 贴装情报
5-200612-002
3. 各个机种生产情报
3. 各个机种生产情报
每个线路板程序可确认该机种的生产运行情况。
在“生产管理”界面的“各个机种生产情报”界面中，选择机种，按 [ 打
开 ] 按钮，显示“各个机种生产情报”界面。
[2]
[1]
[3]

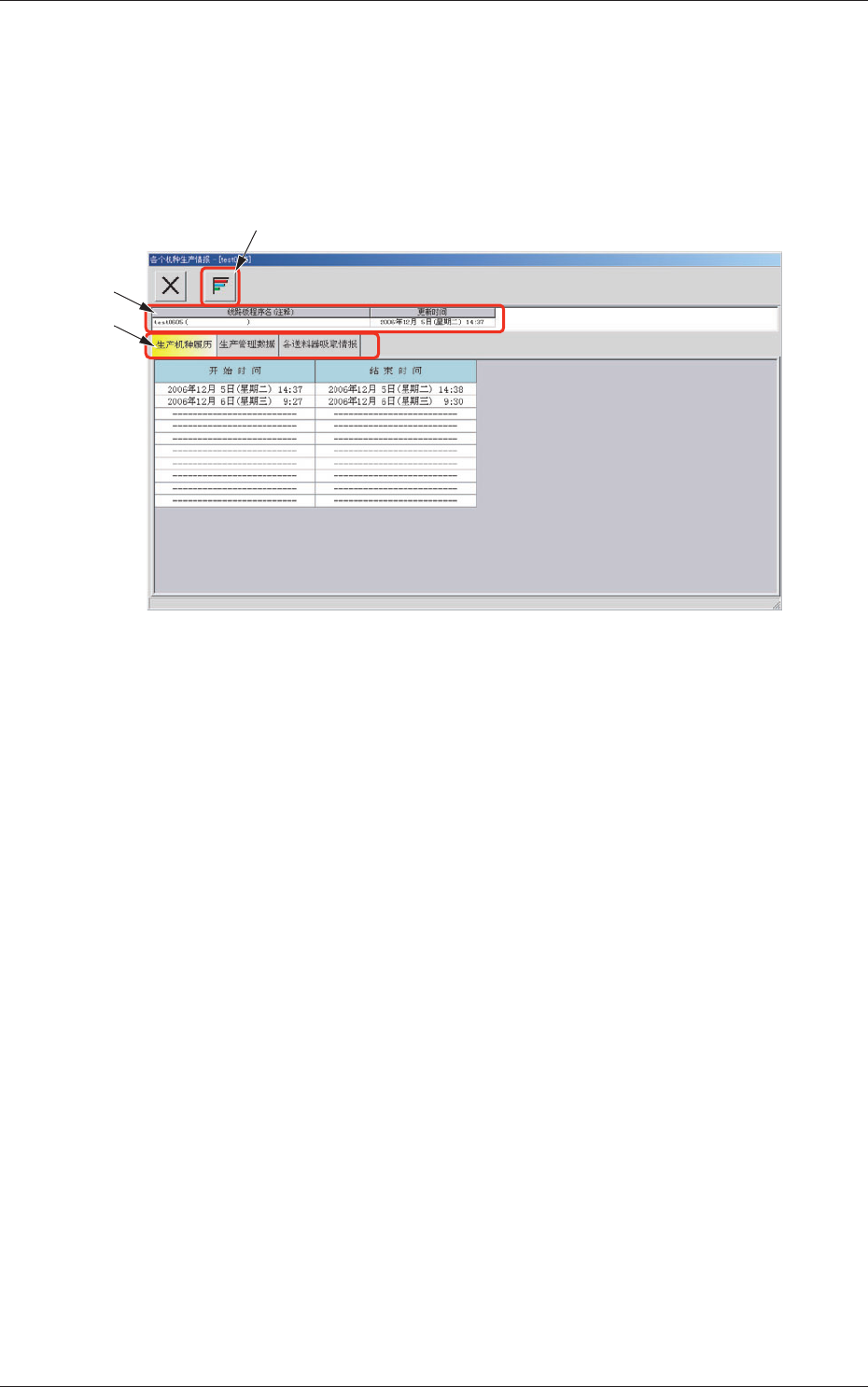

Fig.3E12 “各个机种生产情报”界面
[1] [ 图表显示 ] 图标
可以用图表显示各项目。
[2] 线路板程序名
显示线路板程序名 ( 注释 )、更新时间。
