3-250603-001
1.2.3 (A03) 线路板识别标记数据
(A03_01)
标记 No.
对应线路板识别中使用的各线路板识别标记的数据。
在每个线路板程序可以注册 10 种标记 No.。
(A03_02)
标记形状
从以下选择识别线路板标记的形状。

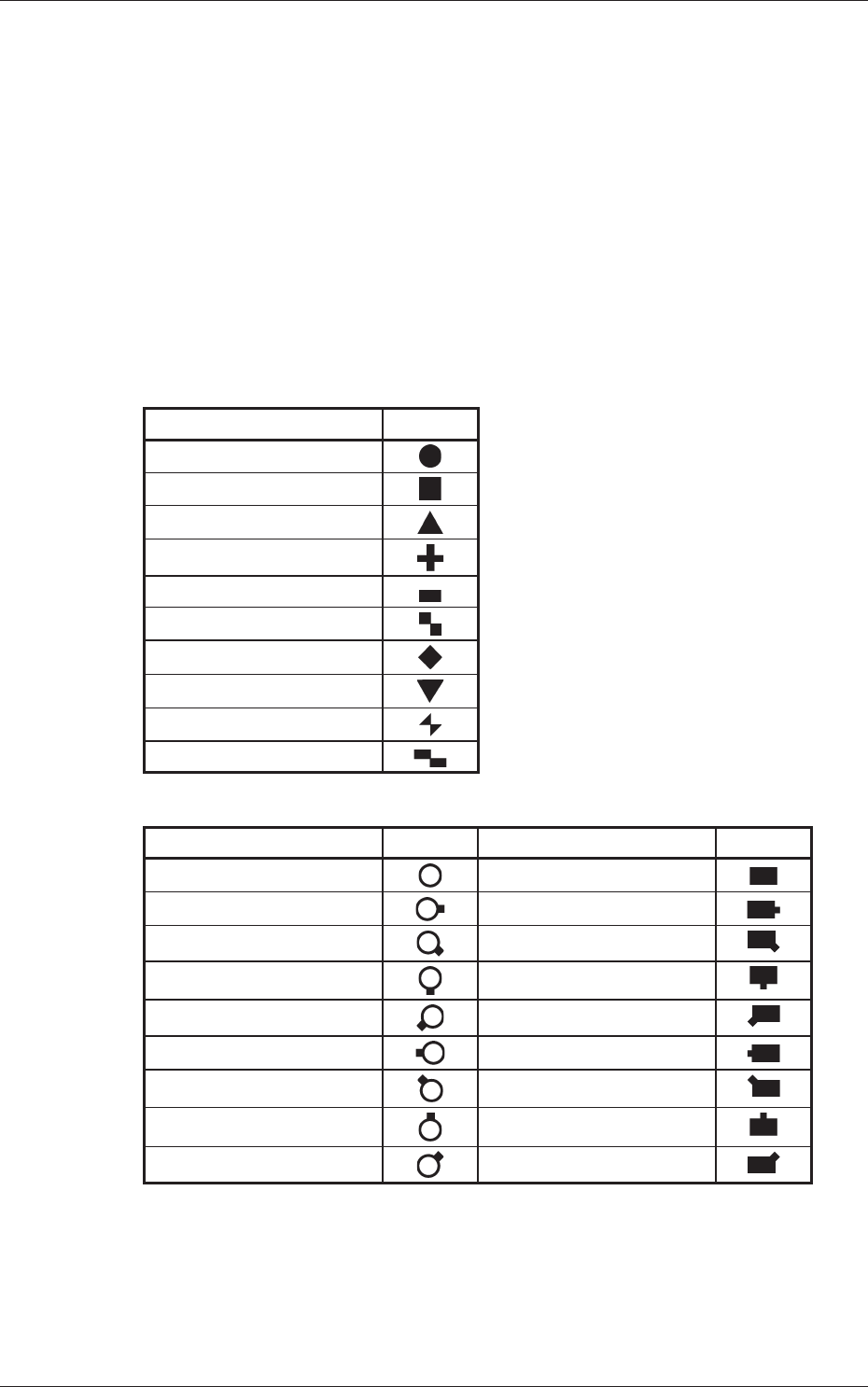

Table 3C1-1
标记形状 形状
圆形
正方形
正三角形 ( 向上 )
十字形
长方形
棋盘形 ( 正方形 )
菱形
正三角形 ( 向下 )
蝶形
棋盘形 ( 长方形 )
Table 3C1-2
标记形状 形状 标记形状 形状
通孔 焊盘
通孔 ( 右 ) 焊盘 ( 右 )
通孔 ( 右下 ) 焊盘 ( 右下 )
通孔 ( 下 ) 焊盘 ( 下 )
通孔 ( 左下 ) 焊盘 ( 左下 )
通孔 ( 左 ) 焊盘 ( 左 )
通孔 ( 左上 ) 焊盘 ( 左上 )
通孔 ( 上 ) 焊盘 ( 上 )
通孔 ( 右上 ) 焊盘 ( 右上 )
1.2 操作数据
3-260603-001
1.2 操作数据
(A03_03)
标记尺寸 D1、标记尺寸 D2 [mm]
设定线路板识别标记的尺寸。
•
数据的设定范围
标记尺寸 D1 : 0.50 ～ 3.00
标记尺寸 D2 : 0.00 ～ 3.00
Reference
详细内容请参照“1.2.4 线路板识别标记的说明”章节。
(A03_04)
角度［°］
设定以顺时针方向旋转线路板识别标记的角度。
•
数据的设定范围
0、90、180、270
Note
(a) 请务必以 90°为单位输入数值。输入其它数值 , 便显示信息界面 ,
角度变更为 0°、90°、180°或 270°。
(b) (A03_02) 标记形状选择通孔及焊盘、角度栏的颜色被反色显示 ,
固定为 0( 零 )。
(A03_05)
识别领域［mm］
设定线路板识别的识别领域。
纵、横相同尺寸。
为防止错误识别以及缩短识别时间 , 设定值尽量要小。

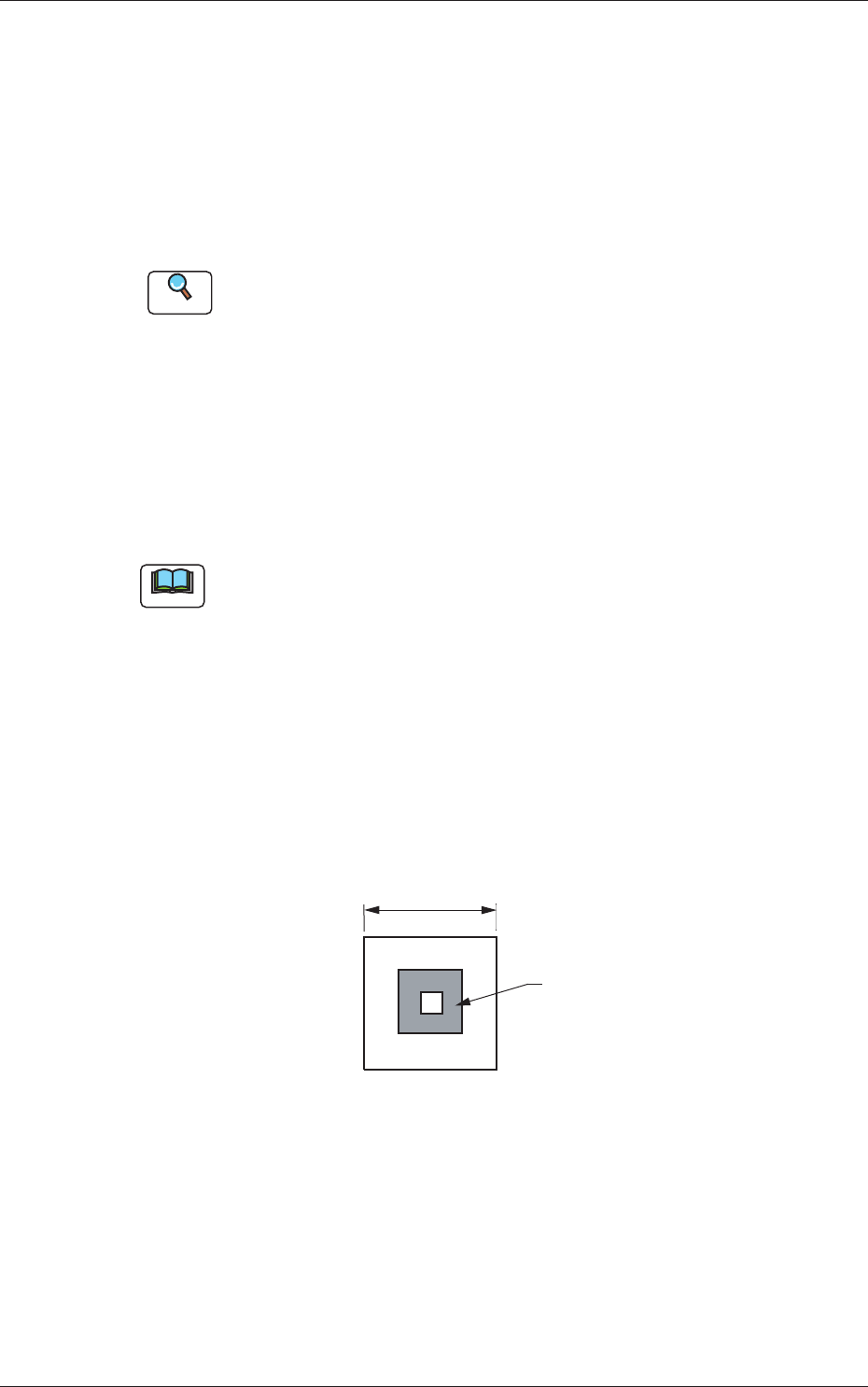

Fig.3C22
•
数据的设定范围
1.0 ～ 10.0
识别标记
识别领域
3-270603-001
(A03_06)
标记图像
从以下选择照相机界面中标记图形的图像。
设定时要考虑到标记图形和周边部分的明暗关系 , 使识别标记能
够很好显示出来。
标记亮 ( 通常 )
: 背景暗、识别标记亮时使用。
标记暗 ( 翻转 ) : 背景亮、识别标记暗时使用。
Note
如果弄错标记图像的设定 , 就无法进行正常的识别动作。
(A03_07)
形状判别水准
设定识别标记的形状判别水准数据。
通常请设定为“高”。
高 : 高水准判定识别标记的形状一致度 / 相似度。
中 : 中水准判定识别标记的形状一致度 / 相似度中任意
一方。
低 : 低水准判定识别标记的形状一致度 / 相似度。
Note
(a) 形状一致度是指指定的标记数据和实像 ( 含大小 ) 之间的形状的
一致度。
(b) 形状相似度是指指定的标记数据和实像之间的形状的相似度。
1.2 操作数据
