1.5 贴装数据
(D02_07)
H［mm］
可补正元件的贴装高度。
H

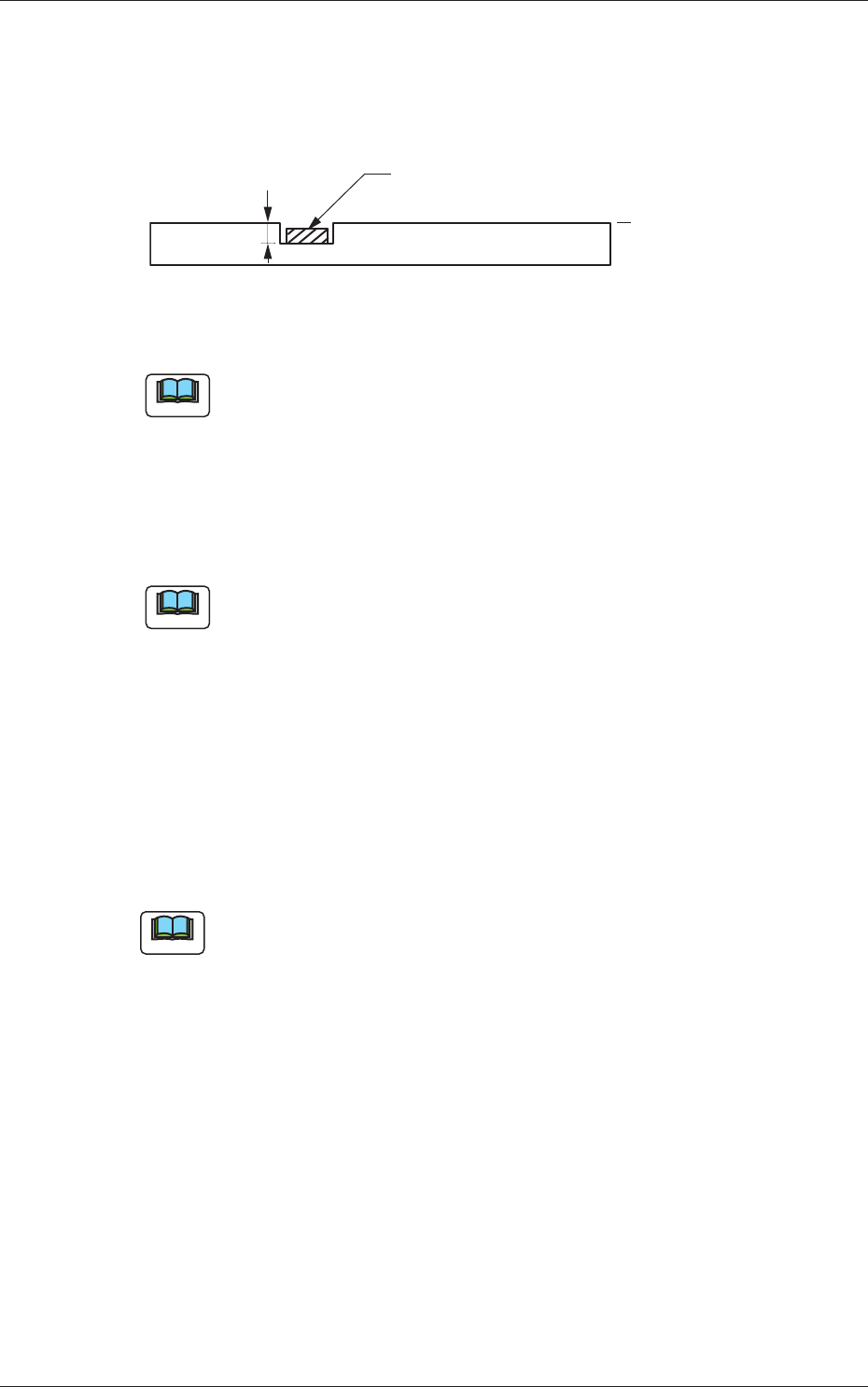

Fig.3C32
Note
在步骤编号的最终行 ,C( 控制指令 ) 被设定为 E 时 , 即使设定 H 数据
也无效。
(D02_08)
Fdr No.
设定元件配置的传送器编号。
Note
在此设定的 Fdr No. 必须用元件配置数据设定。
(D02_09)
V
从以下选择线路板识别方法“各个识别”的数据。
00:
不进行各个识别。
01: 进行各个识别 (1 点识别 )。
02: 进行各个识别 (2 点识别 )。
Note
(a) 将操作数据 (A02_03) 线路板识别方法“各个识别”设定为“识别”
后 , 请设定此 V 数据。
(b) 关于“各个识别”的坐标和标记 No. 的设定 , 请参照 (D02_12)、
(D02_13)、(D02_14)。
元件
线路板
基准面
3-440603-001
1.5 贴装数据
(D02_10)
C
从以下选择控制指令。
Notice
若使用以下记载的控制指令之外的指令 , 该步骤为无效。
-( 连字号 ) : 作为元件贴装步骤使用。
S : 贴装步骤为无效。
C : 贴装步骤为无效。
只有在分配器上此步骤才有效。
D : 作为贴装步骤使用。
但在分配器上此步骤才无效。
E : 表示贴装数据 (O) 的终止。不编写贴装数据 (O)
时、表示贴装数据 (P) 的步骤终止。
P、Q : 表示重复图形的贴装数据 (P) 的终止。
B : 使用检出不良分割线路板机能（选项）时 , 在
P-No.1 设定此控制指令。
请参照 Note(b)。
0,1,2,3,4,5,6,7,8,9 : 是指定按块排序对应的控制指令。
请参照 Note(a)。
Note
(a) 遇到如下情况时 , 进行跳过分割线路板贴装的按块排序对应 , 将
提高生产效率。
•
在重复线路板程序中 , 分割线路板内的贴装需要用吸嘴储料
器更换吸嘴时。
(b) 除了 P-No.1 以外 , 请不要设定 B 指令。
(c) 请在步骤号的最终行确认各数据“X、Y、Z、H 及 FdrNo.”是否
全部设定为“0 ( 零 ) ”, 并设定“E、P 或 Q”。
3-450603-001
1.5 贴装数据
(D02_11)
注释
设定每个步骤编号注释。
可以使用的字符有半角的英文 / 数字及符号。
最多可设定 32 个字符。
Note
(a) 不影响生产运行。
(b) 可用作印刷在线路板上面参考编号。
(D02_12)
X1、Y1［mm］
设定线路板识别方法“各个识别”的第 1 点的坐标。
(D02_13)
X2、Y2［mm］
设定线路板识别方法“各个识别”的第 2 点的坐标。
(D02_14)
FM1、FM2
设定线路板识别“各个识别”的第 1 点标记编号“FM1”和第 2 点
标记编号“FM2”。
请从操作数据的线路板识别标记数据中设定的标记编号中选择。
