1.2 “选择元件 ID”界面的基本操作
1.2.2 元件 ID 删除
(1) 选择要删除的元件 ID。
选中的元件 ID 显示为蓝色。
Fig. 3D4
(2) 按 [ 删除 (D)] 按钮。
显示确认界面 , 按 [ 是 ] 按钮 , 删除元件 ID。
按 [ 否 ] 按钮 , 取消元件 ID 的删除操作。
选中的元件 ID
4-80603-001
1.2 “选择元件 ID”界面的基本操作
1.2.3 元件 ID 复制
(1) 选择要复制的元件 ID。
选中的元件 ID 显示为蓝色。
(2) 按 [ 复制 (C)] 按钮。
显示“元件 ID 复制”界面。
Fig. 3D5
(3) 在“新元件 ID(N)”输入新元件 ID 名 , 按 [ 确定 ] 按钮。
新的元件 ID 被创建。
1.2.4 元件 ID 变更
(1) 选择要变更元件 ID 名的元件 ID。
选中的元件 ID 显示为蓝色。
(2) 按 [ 名称变更 (R)] 按钮。
显示“元件 ID 变更”界面。

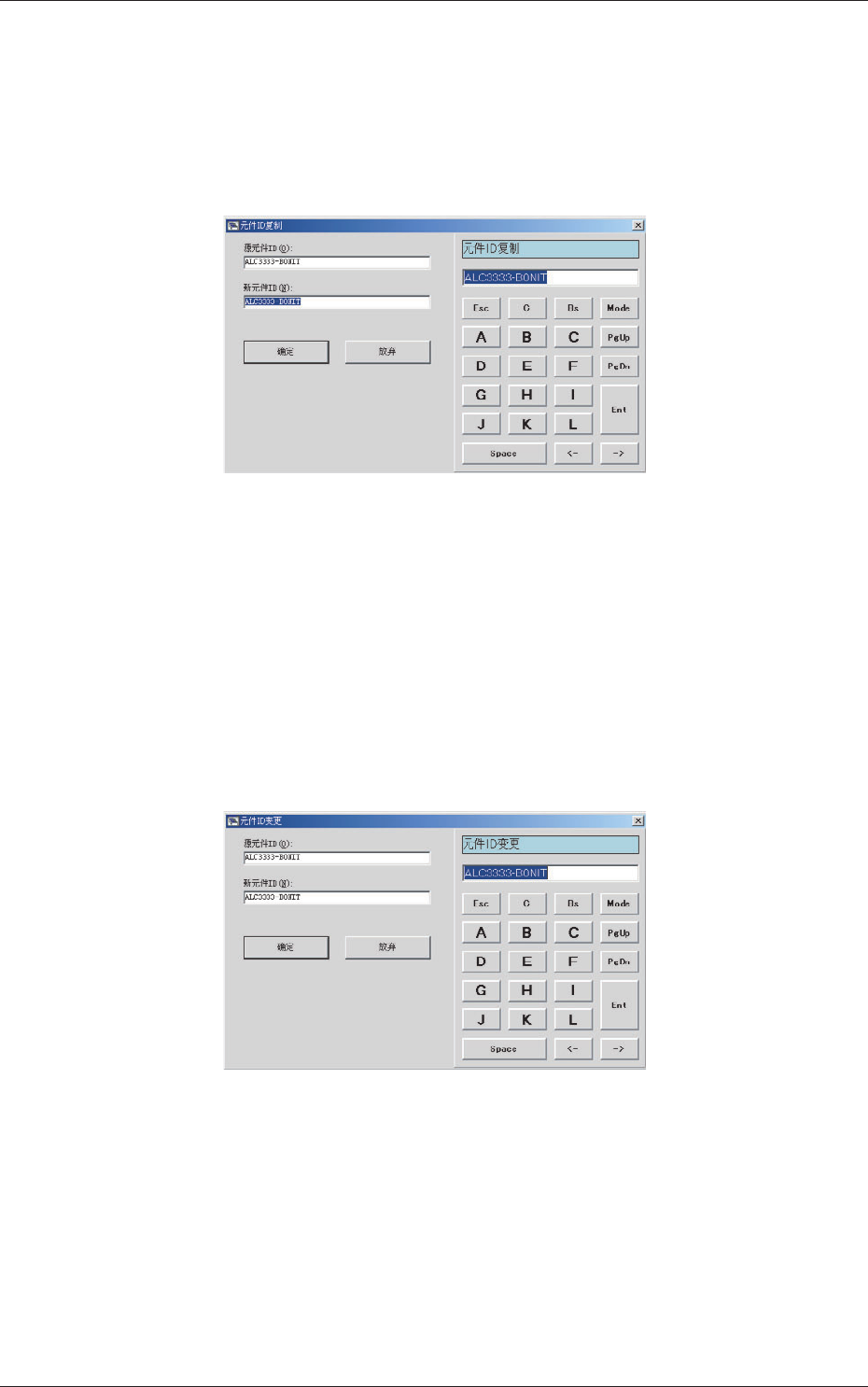

Fig. 3D6
(3) 在“新元件 ID(N)”输入新元件 ID 名 , 按 [ 确定 ] 按钮。
元件 ID 名更改成功。
4-90603-001
1.2 “选择元件 ID”界面的基本操作
1.2.5 建立 ID 连接
(1) 选择成为连接源的元件 ID。
选中的元件 ID 显示为蓝色。
(2) 按 [ 建立 ID 连接 (L)] 按钮。
显示“建立 ID 连接”界面。

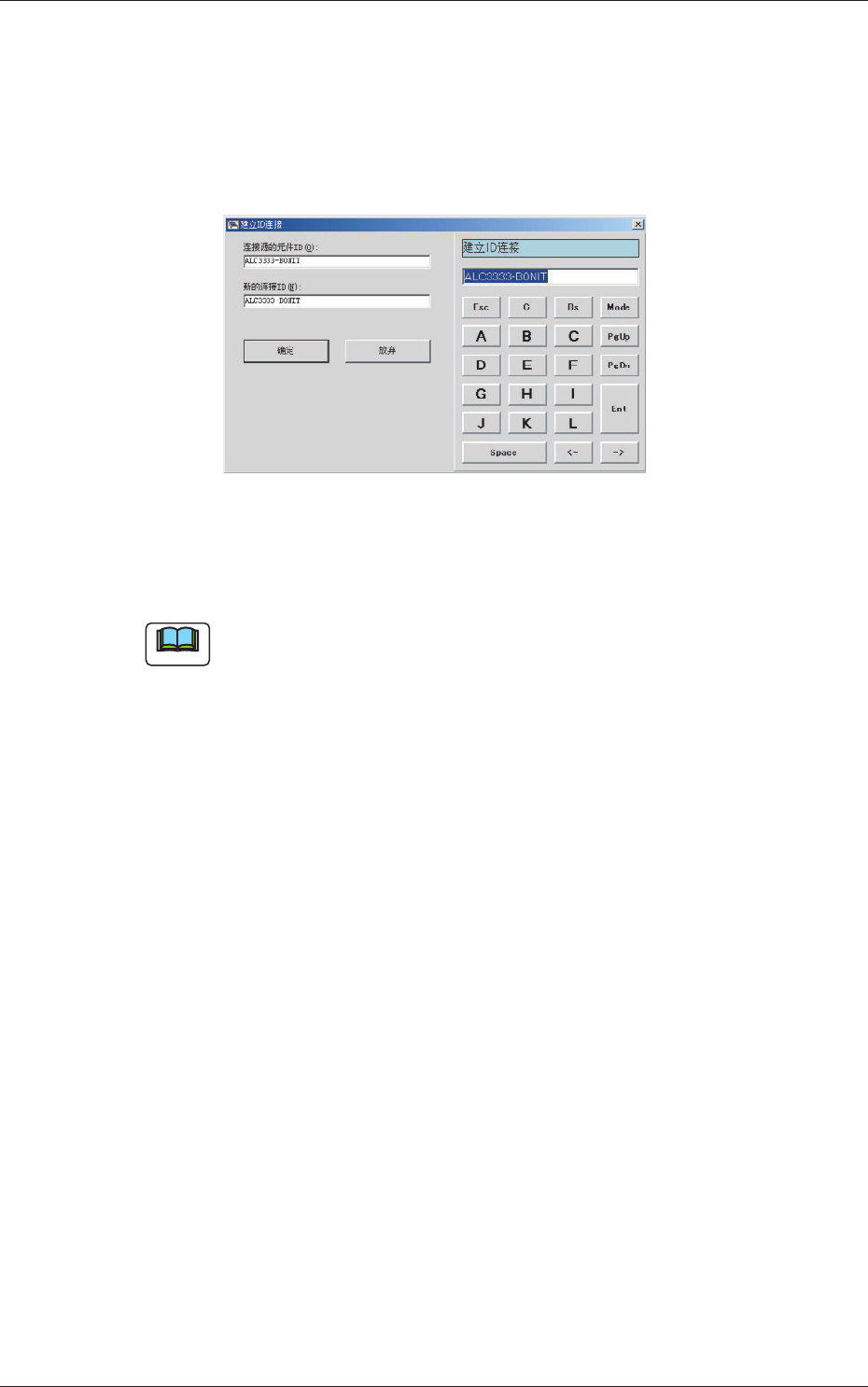

Fig. 3D7
(3) 在“新的连接 ID(N)”输入新的连接 ID 名，按 [ 确定 ] 按钮。
新的连接 ID 就被创建了。
Note
连接 ID 继承连接目标的元件 ID 情报附带其他名字。
使用示例为，因电容器等形状相同的元件而其容量不同时使用。
