3-72
Tg1315-ID-PM
0603-001
3.3 异机种混载重复图形
3.3 异机种混载重复图形
(1) 线路板程序的编制信息
•

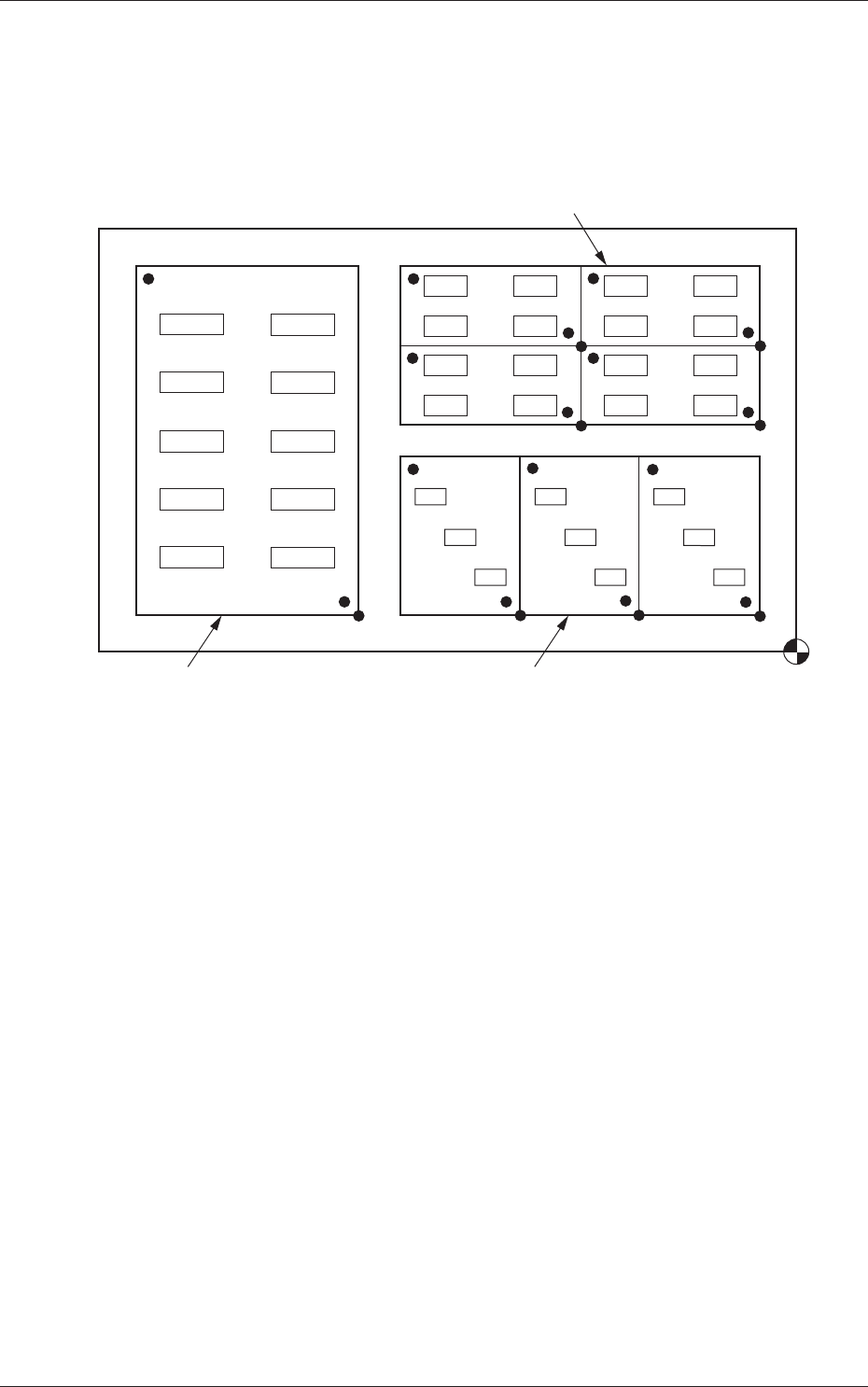

图形示例
Fig.3C51
表示单个线路板上混载 3 种机种 ( 机种 A、B、C)，机种 A 重复 3 个，
机种 B 重复 4 个相同图形，机种 C 不重复贴装元件的示例。
机种 B
机种 A机种 C
贴装坐标基准
图形原点 (OX
3
.OY
3
)
( ●为各图形原点 )
3-73
Tg1315-ID-PM
0603-001
3.3 异机种混载重复图形
•
基本数据一览
Table 3C20
线路板程序 基本数据
操作数据 线路板数据 ○
线路板识别数据 ○
线路板识别标记数据 ○
机种生产参数 Note (a)
吸嘴配置数据 安装头 1 ～ 4 ○
元件配置数据 送料器安装台 1 ～ 4 ○
贴装数据 U1 贴装数据 (P) 贴装数据 (P) ○
单元控制 Note (b)
分割线路板识别 ○
贴装数据 (O) ○
贴装数据 Un 贴装数据 (P) 贴装数据 (P) ○
单元控制 Note (b)
分割线路板识别 ○
贴装数据 (O) ○
Note
(a) 自动调整送料器宽度时，编制此数据。
(b) 请根据情况使用。
(2) 操作数据的编写
请用与“3.2 重复图形 ( 有分割线路板识别 )”相同方法进行编写。
但是，机种 A、B 及 C 作为通用数据。
(3) 吸嘴配置数据
请用与“3.1 单个图形 ( 有线路板全体识别 )”相同方法进行编写。
(4) 元件配置数据的编写
请用与“3.1 单个图形 ( 有线路板全体识别 )”相同方法进行编写。
但是，机种 A、B 及 C 作为通用数据。
3-74
Tg1315-ID-PM
0603-001
3.3 异机种混载重复图形
(5) 贴装数据的编写
•
机种 A
需要重复三遍相同图形的程序。
请用与“3.2 重复图形 ( 有分割线路板识别 )”相同方法进行编写。
Note
(a) 以下为有必要编写的贴装数据。
•
贴装数据 (P)U1
•
贴装数据 (O)U1
(b) 各图形原点是贴装坐标基准的设定值。
•
机种 B
需要重复四遍相同图形的程序。
请用与“3.2 重复图形 ( 有分割线路板识别 )”相同方法进行编写
Note
(a) 以下为有必要编写的贴装数据。
•
贴装数据 (P)U2
•
贴装数据 (O)U2
(b) 各图形原点是贴装坐标基准的设定值。
•
机种 C
虽是单个图形，但作为单个重复图形，请用与“3.2 重复图形 ( 有分
割线路板识别 )”同样方法进行编写。
Note
以下为有必要编写的贴装数据。
•
贴装数据 (P)U3
•
贴装数据 (O)U3
贴装数据 (O)U3
Table 3C21
0-No. X［mm］ Y［mm］ Z［°］ H
C 注释
1 OX
3
OY
3
+000.00 +0.000 -
2 +000.000 +000.000 +000.00 +0.000 E
