6-790603-001
3.2 吸嘴类型数据
V 沟槽尺寸[毫米]
对应圆筒元件的带 V 沟槽的吸嘴时,设定 V 沟槽尺寸。
Note
V 沟槽吸嘴时,请设定为“00.00” ( ) 。
偏心指定 X( )、Y( )[毫米]
吸嘴顶端的中心相对吸嘴外形偏心时,从吸嘴上面 ( 夹板侧 )
到的坐标系中,在 X、Y 方向分別设定该偏心值。
-Y1
+X
+Y
-X1
Fig.3F71
Note
请将标准吸嘴的全部数据值 (X, Y) 设定为 (0, 0)。
6-800603-001
3.2 吸嘴类型数据

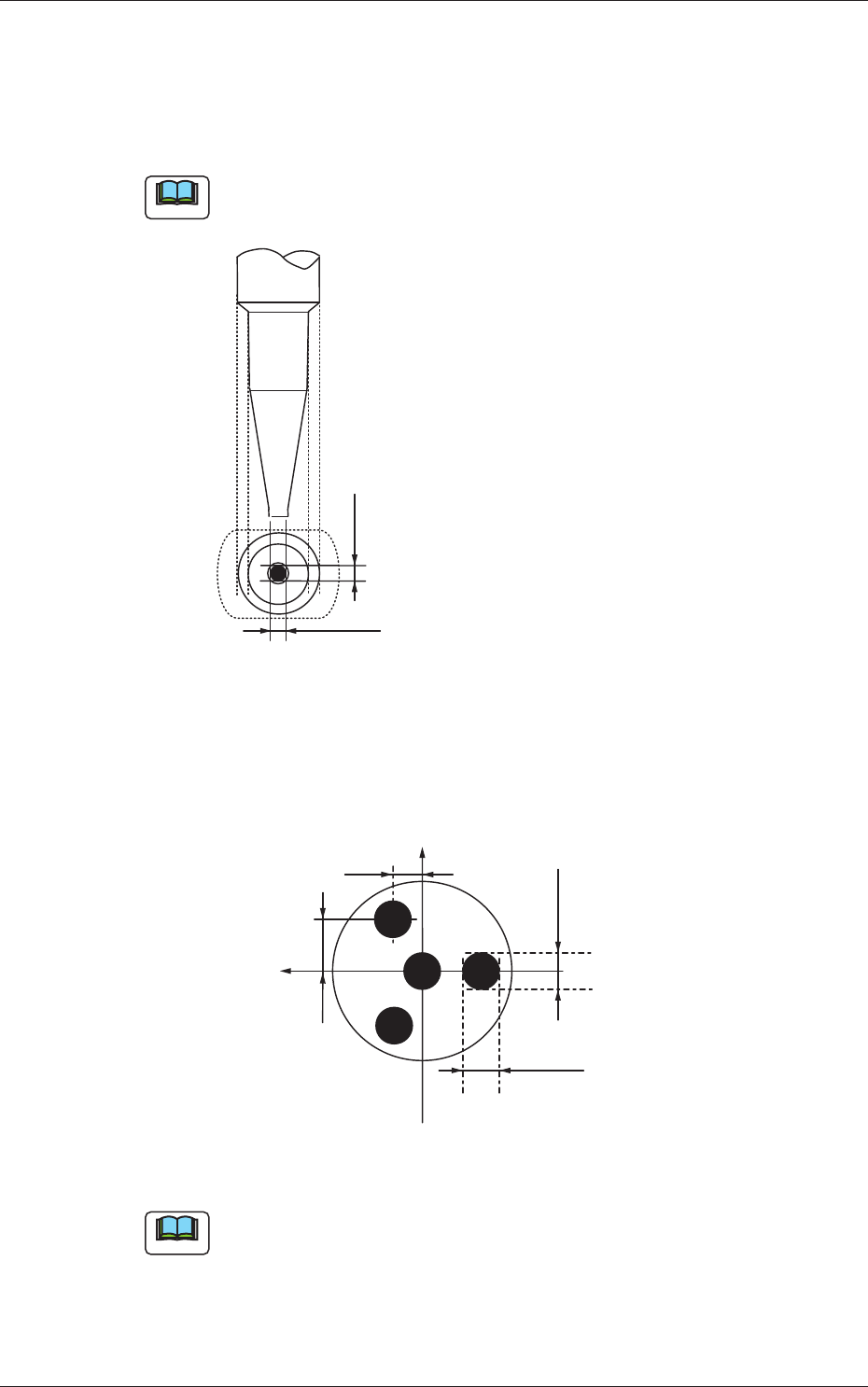

吸附孔数据 (1)、(2)、(3)、(4)
尺寸 X、Y[毫米]
设定吸嘴吸附孔尺寸。
最多可设定 4 个吸附孔。
Note
圆形时,设定 X、Y 为同样尺寸。
矩形时,设定 X、Y。
外形X
外形Y
Fig. 3F72
位置 X、Y[毫米]
设定对吸嘴顶端中心的吸附孔的位置。
最多可设定 4 个吸附孔。
+X
尺寸 Y1
尺寸 X1
+X2
+Y2
+Y
Fig. 3F73
Note
无适当孔时,请设定数据值 (X,Y) (0,0)。
设定吸附孔尺寸
6-810603-001
3.2 吸嘴类型数据
轮廓形状
从“圆”或“长方形”选择执行透过识别时显示的对象吸嘴的轮
廓形状。
轮廓外形 X( )、Y( )[ 毫米 ]
设定在轮廓影像显示的对象吸嘴顶端部的外形尺寸。
Note
圆的情况,设定 X、Y 相同尺寸。
长方形的情况,设定 X、Y。
吸嘴类别
从以下选择吸嘴类别。
高速
中异形
多机能
显示标志
选择是否在吸嘴类型一览中显示该吸嘴。
显示 : 在吸嘴类型一览中显示选定吸嘴。
被选择为显示的吸嘴,用吸嘴类型数据显示为黄色。
不显示 : 在吸嘴类型一览中不显示选定吸嘴。
被选择为不显示的吸嘴,用吸嘴类型数据显示为白色。
