1.2 操作数据
0 0
00
Fig.3C14

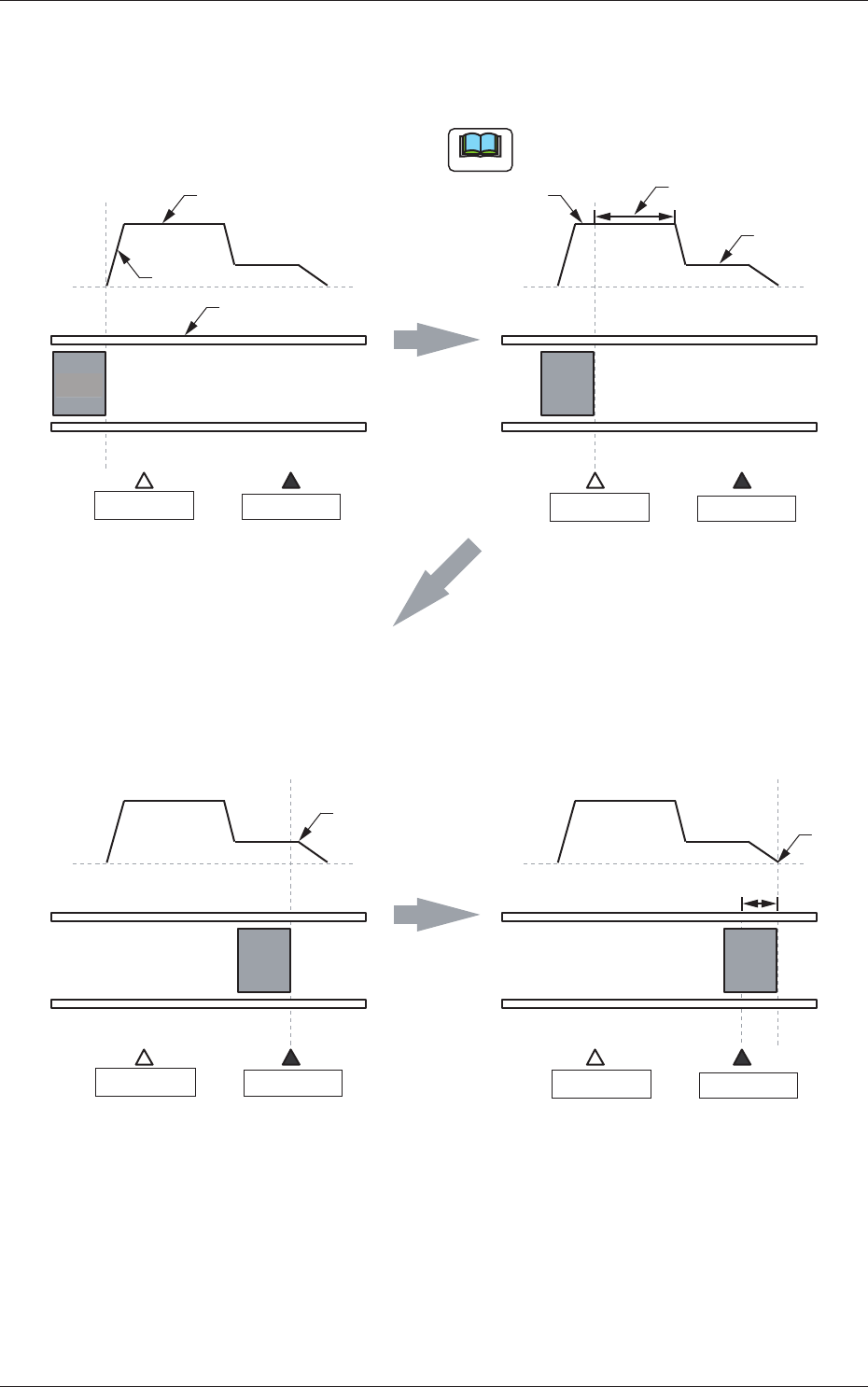

1. 用指定的 [ 加速度 ] 将搬送传送带
加速到 [ 速度 1]，开始搬送线路板。
速度 1
速度
时间
加速度
传送带
线路板
速度
时间
速度 1
速度 2
定时
2. 用减速传感器检测出线路板，经过
[ 定时 ] 中设定的时间后，开始减速
到 [ 速度 2] 中指定的速度。
Note
从 [ 速度 1] 到 [ 速度 2] 的减速
与 [ 加速度 ] 相同。
减速传感器
停止传感器
减速传感器
停止传感器
3. 用停止传感器检测出线路板，减速
移动到 [ 位置 ] 中指定的停止位置。
4. 线路板停止。
减速传感器
停止传感器
减速传感器
停止传感器
速度
时间
速度
时间
停止开始
线路板的
停止位置
位置
3-140603-001
1.2 操作数据
(A01_11)
供给传送带 Y 排列速度设定 ([%] 減速 )[%]
供给传送带 设定 Y 排列的动作速度减速率。
(A01_12)
排出传送带 Y 排列速度设定 ([%] 減速 )[%]
排出传送带 设定 Y 排列的动作速度减速率。
(A01_13)
线路板定位模式
平台 1、平台 2
动作
关于线路板的定位动作，从“标准”或“值指定”进行选择。通
常选择“标准”。
标准 : 用装置设定的标准值进行动作。
值指定 : 关于动作方法可以设定任意数值。
第一速度减速设定 ([%] 减速 )[%]
设定支撑台的动作速度减速率。
定位时反映第二阶段动作的最初动作 , 解除时反映第二阶段动作
的第二次动作。
第二速度减速设定 ([%] 减速 )[%]
设定支撑台的动作速度减速率。
定位时反映第二阶段动作的的第二次动作 , 解除时反映第二阶段
动作的最初动作。
Z 夹板
延迟时间 1[msec]
设定从第二阶段的上升动作开始到 Z 夹板上升开始的时间。
延迟时间 2[msec]
设定贴装结束后的 Z 夹板解除动作时间。
此动作结束后，开始支撑台下降。
动作等待时间 [msec]
设定 Z 夹板的动作等待时间。
3-150603-001
1.2 操作数据
(A01_14)
运行方式 ( 不可使用 )
平台 1、平台 2
各平台的运行方式的设定选择“贴装”或者“通过”。
通常选择“贴装”。
贴装 : 设定贴装运行。
通過 : 设定通过运行。
将设定为“通过”的线路板程序设为生产机种数据时 , 将自动关
闭 (OFF) 真空泵。
