4 - 10 0612 - 002 1.2 “选择元件 ID”界面的基本操作 1.2.6 同一化 (1) 选择根的元件 ID。 选中的元件 ID 显示为蓝色。 (2) 按 [ 同一化 (M)] 按钮。 显示“同一化”界面。 Fig.3D8 (3) 在“被同一化的元件 ID(S)”里输入要同一化的元件 ID 名，按 [ 确定 ] 按钮。 进行同一化操作。 Note 同一化将根的 ID 登录的元件 ID 作为根的元件 ID 的连接 ID。 …
4-90603-001
1.2 “选择元件 ID”界面的基本操作
1.2.5 建立 ID 连接
(1) 选择成为连接源的元件 ID。
选中的元件 ID 显示为蓝色。
(2) 按 [ 建立 ID 连接 (L)] 按钮。
显示“建立 ID 连接”界面。
Fig. 3D7
(3) 在“新的连接 ID(N)”输入新的连接 ID 名，按 [ 确定 ] 按钮。
新的连接 ID 就被创建了。
Note
连接 ID 继承连接目标的元件 ID 情报附带其他名字。
使用示例为，因电容器等形状相同的元件而其容量不同时使用。
4-100612-002
1.2 “选择元件 ID”界面的基本操作
1.2.6 同一化
(1) 选择根的元件 ID。
选中的元件 ID 显示为蓝色。
(2) 按 [ 同一化 (M)] 按钮。
显示“同一化”界面。
Fig.3D8
(3) 在“被同一化的元件 ID(S)”里输入要同一化的元件 ID 名，按
[ 确定 ] 按钮。
进行同一化操作。
Note
同一化将根的 ID 登录的元件 ID 作为根的元件 ID 的连接 ID。
Notice
要同一化的元件 ID 信息 ( 元件数据库 ) 与根的元件 ID 的信息 ( 元件
数据库 ) 相同。
4-110603-001
1.2 “选择元件 ID”界面的基本操作
1.2.7 元件 ID 的详细 ( 属性 )
(1) 选择要显示详细 ( 属性 ) 的元件 ID。
(2) 按 [ 详细 ( 属性 )(P)] 按钮。
显示“详细 ( 属性 )”界面。

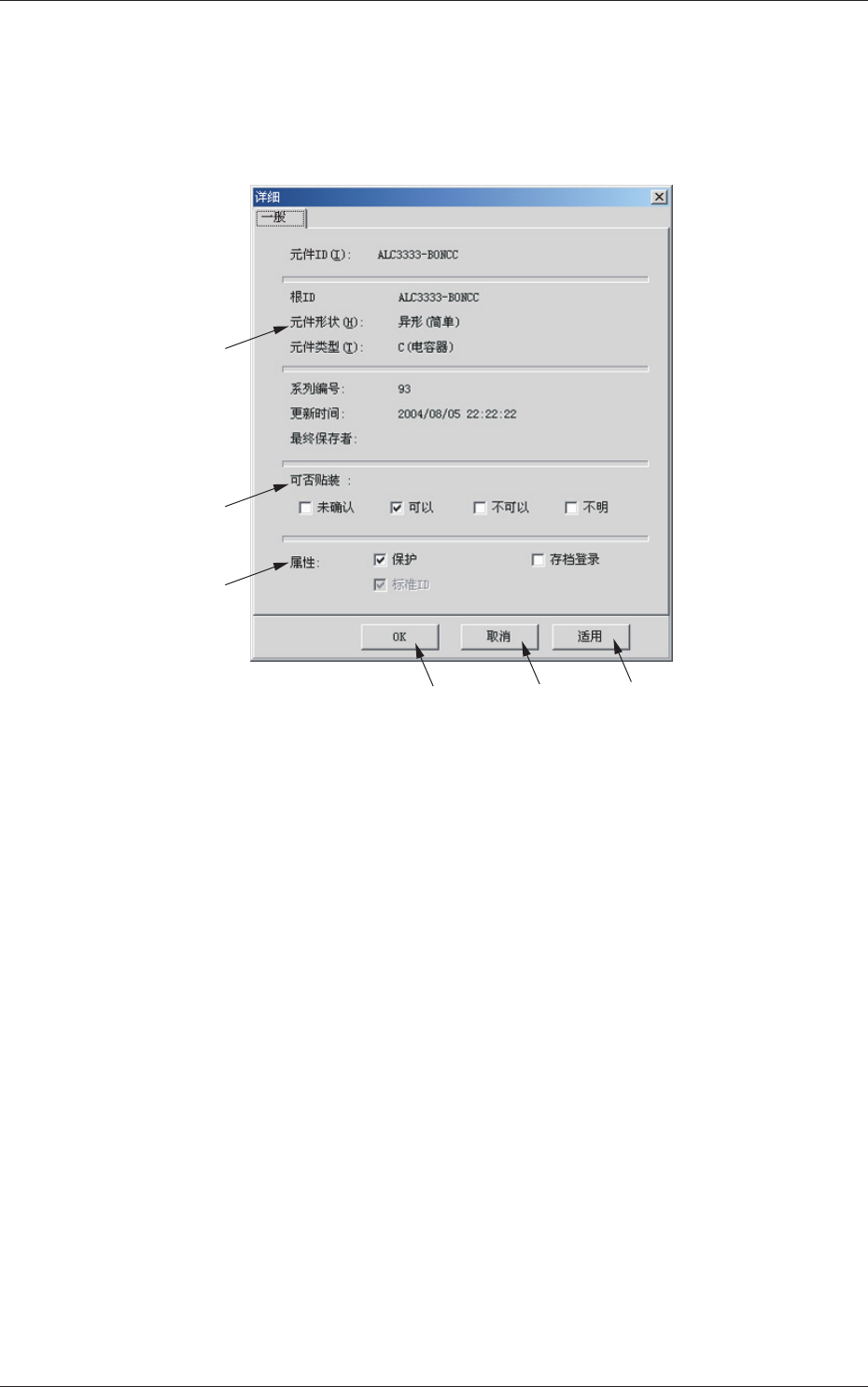

Fig.3D9 “详细 ( 属性 )”界面
[1] 元件 ID、根 ID、元件形状、元件类型、
系列编号、更新时间、最终保存者
显示元件 ID 的详细 ( 属性 ) 数据。
[2] 可否贴装 ( 未确认、可以、不可以、不明 )
显示 GXH 系列装置上的可否贴装的确认履历。
并且，可用复选框进行变更。
[1]
[2]
[6]
[5]
[4]
[3]
