3OM-GXH-1使用说明书.pdf - 第218页

5 - 37 0612 - 002 4.3 安装头跳过要因 4.3 安装头跳过要因在“安装头及吸嘴的跳过情报”界面中，按［吸嘴跳过要因］Tab，显示以下选项卡。 Fig.3E21 “安装头跳过要因”选项卡 (1) 通信异常与安装头马达驱动的指令通信没有正确进行。 (2) 手动跳过是手动输入的跳过设定数据。

5-360612-002

4.2 吸嘴跳过要因

(8) [ 吸嘴 1] ～ [ 吸嘴 12] 按钮

按下按钮，显示各安装头对应的“吸嘴生产情报”界面。

•

各吸嘴生产情报 ( 合计 1、2)Tab

选择该 Tab，显示各吸嘴生产情报，可确认每个吸嘴的情报。

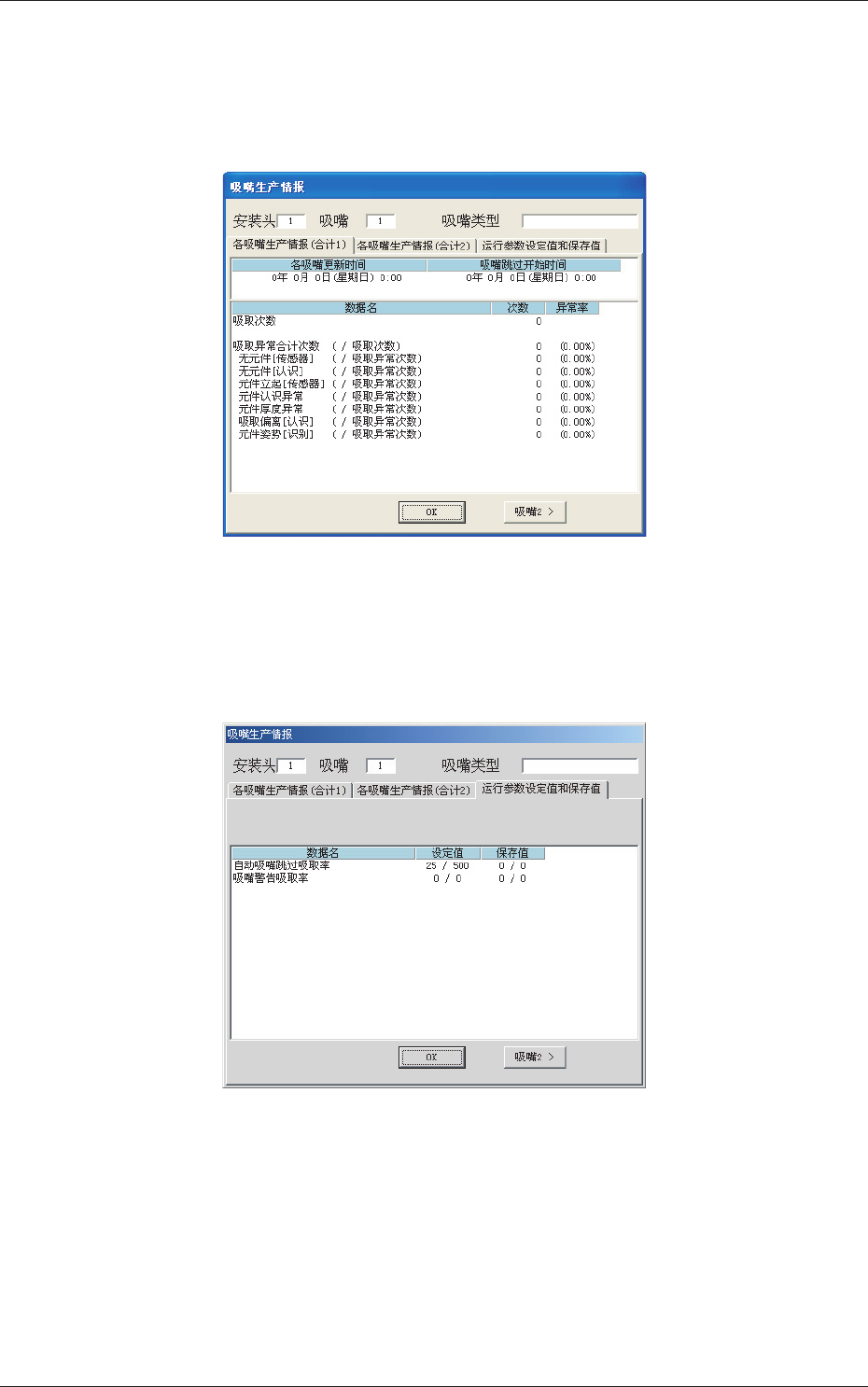

Fig.3E19 “吸嘴生产情报”界面

•

运行参数设定值和保存值 Tab

选择该 Tab，显示运行参数设定值和保存值，可确认每个吸嘴

的设定值和保存值。

Fig.3E20 “吸嘴生产情报”界面

5-370612-002

4.3 安装头跳过要因

在“安装头及吸嘴的跳过情报”界面中，按［吸嘴跳过要因］Tab，显

示以下选项卡。

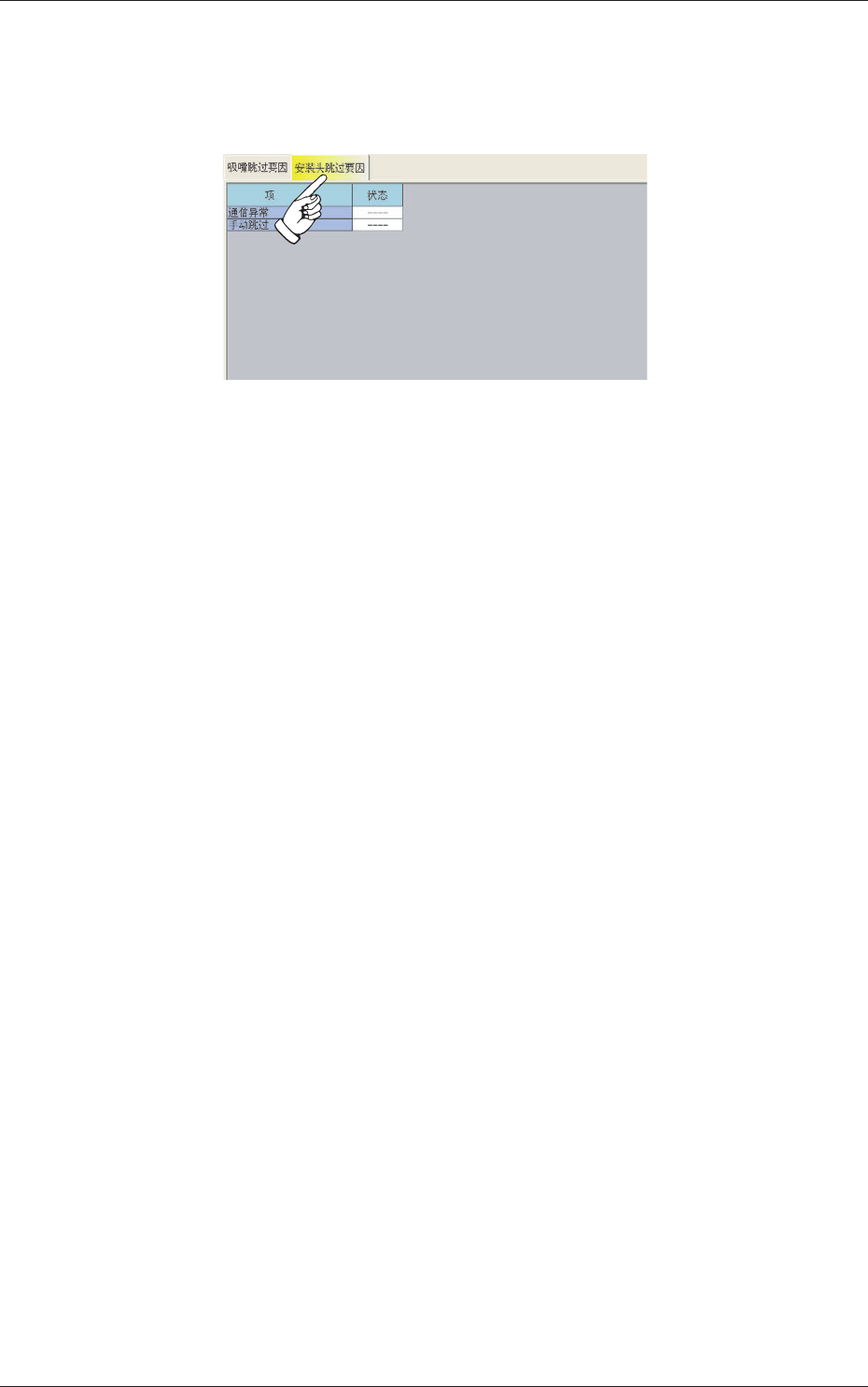

Fig.3E21 “安装头跳过要因”选项卡

(1) 通信异常

与安装头马达驱动的指令通信没有正确进行。

(2) 手动跳过

是手动输入的跳过设定数据。

5-380612-002

4.4 送料器警告吸取率

根据运行参数设定中指定的送料器警告吸取率，显示各送料器所管理

的吸取率的状况。

在“跳过及吸取率情报”界面中，按 [ 送料器警告吸取率 ]Tab，显示

以下选项卡。

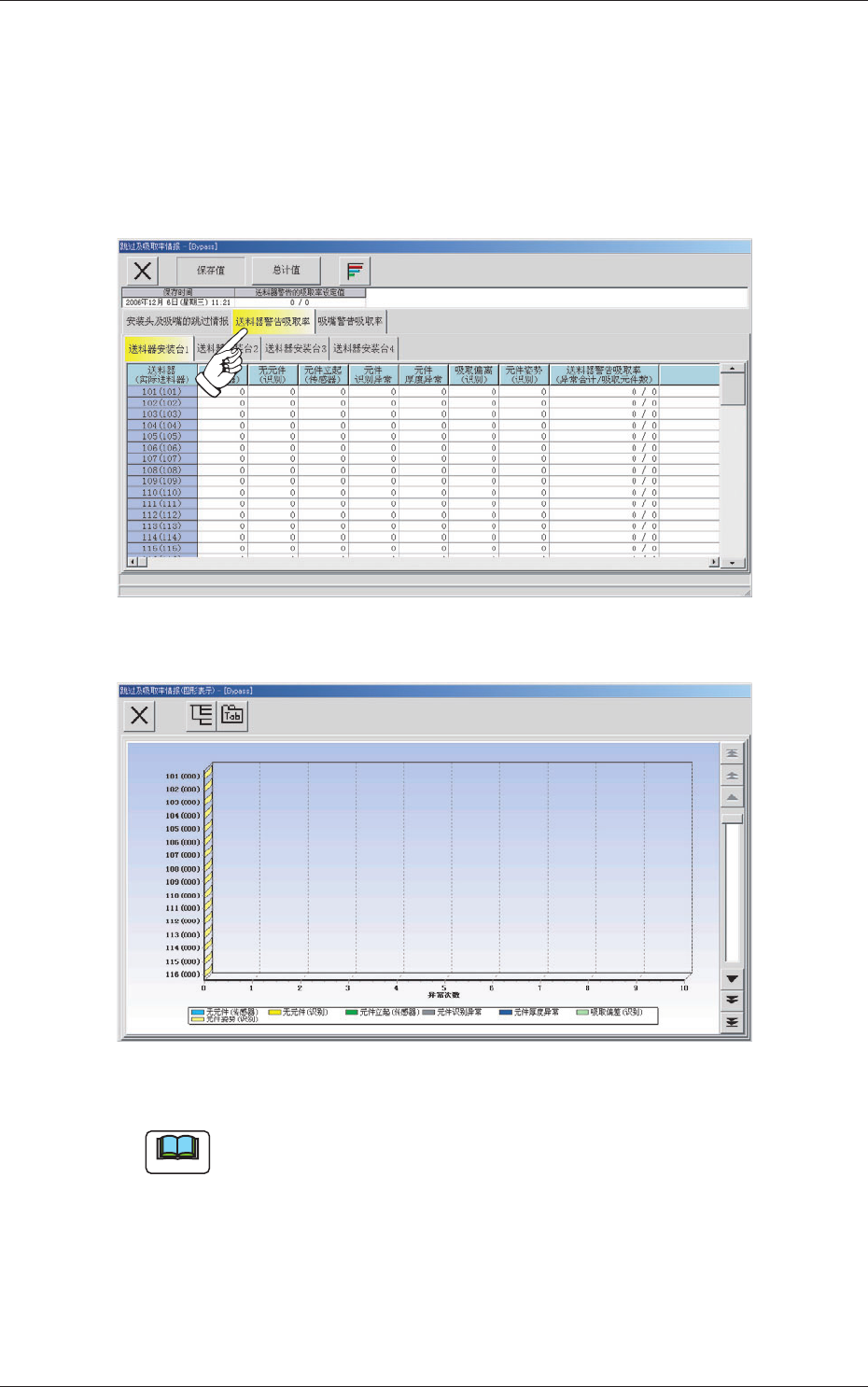

Fig.3E22 “送料器警告吸取率”选项卡

Fig.3E22-1 “送料器警告吸取率”图形表示 ( 图表显示 ) 界面

Note

各界面显示根据选择的选项不同。

每个送料器安装台分别显示送料器警告吸取率的选项卡。

按 Tab，切换对应的送料器安装台的选项卡。
