5 - 22 0612 - 002 3.1 生产机种履历 3.1 生产机种履历按 “各个机种生产情报” 界面中 [ 生产机种履历 ]Tab，显示以下选项卡。 Fig.3E13 “生产机种履历”选项卡 Fig.3E13-1 “生产机种履历”图形表示 ( 图表显示 ) 界面每个线路板程序设定生产机种的履历最多显示到 10 次。各履历显示生产开始时间及终了时间。履历超过 10 次时，从旧履历开始依次被删除。

5-210612-002

[3] Tab 及选项卡

“各个机种生产情报”界面分为以下 3 个选项卡，按 Tab，显示各

选项卡。

Table 3E4

Tab 内容

生产机种履历显示生产机种运行的开始时间及结束时间的履历。

生产管理数据一览显示生产线路板数量、分割线路板数量、通过线路板数量、不

良分割线路板数 ( 选项 )、吸取元件数、元件吸取异常数、元件吸取

异常率 (%)、通电时间、调整时间、试运行时间、元件吸取异常数

/ 吸取元件数等生产管理数据。

各送料器吸取情报一览显示各送料器编号 ( 实送料器编号 ) 的吸取元件数、各异常种

类异常数、异常合计、异常率、元件用完次数、元件 ID、类型、宽

度等。

[4] [5]

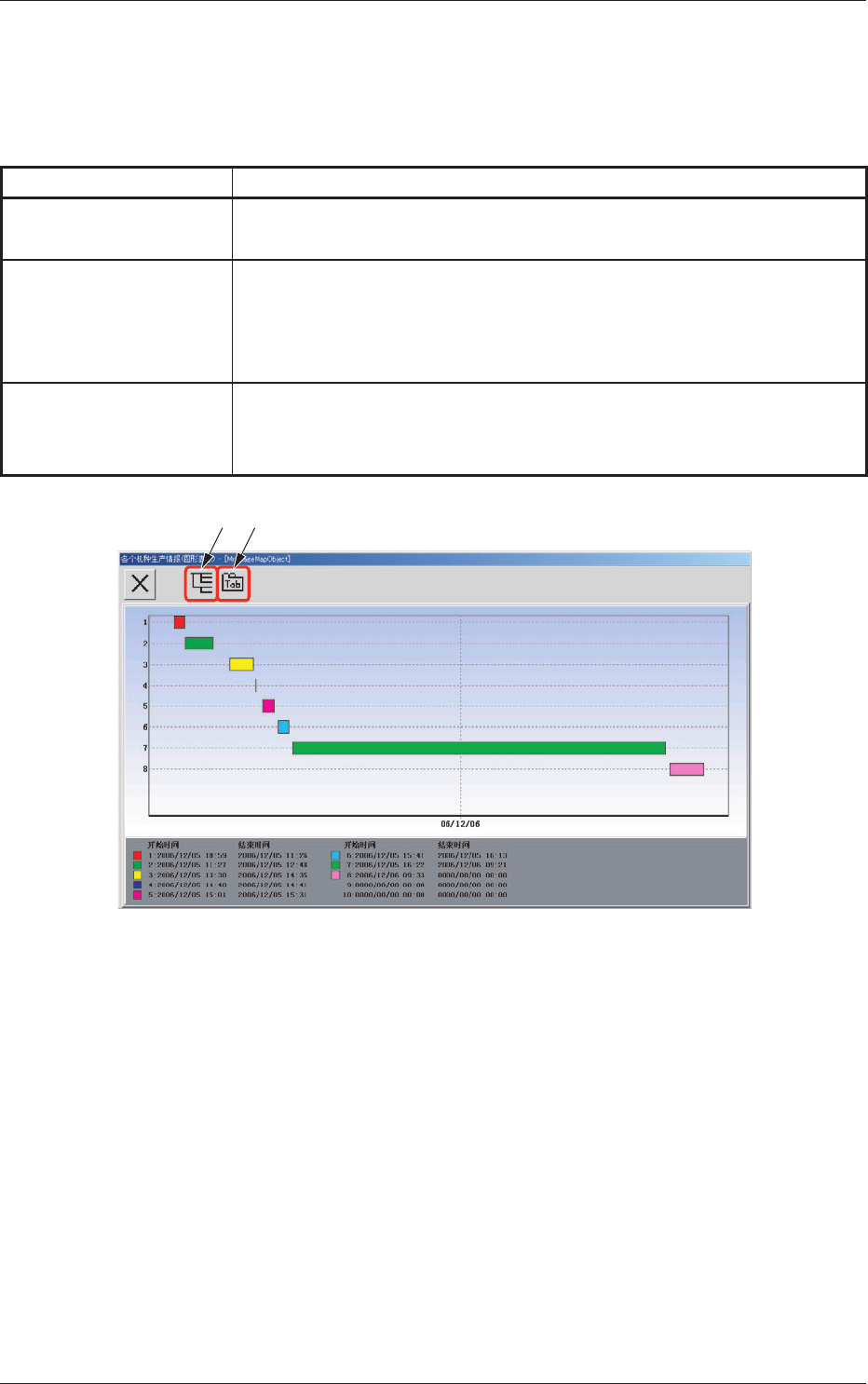

Fig.3E12-1 “各个机种生产情报 ( 图形表示 ( 图表显示 ))”界面

[4] [ 树状显示 ] 图标

树状显示项目，可切换显示项目。

[5] [Tab 显示 ] 图标

用 Tab 显示项目，可切换显示项目。

3. 各个机种生产情报

5-220612-002

3.1 生产机种履历

按“各个机种生产情报”界面中 [ 生产机种履历 ]Tab，显示以下选项卡。

Fig.3E13 “生产机种履历”选项卡

Fig.3E13-1 “生产机种履历”图形表示 ( 图表显示 ) 界面

每个线路板程序设定生产机种的履历最多显示到 10 次。各履历显示生

产开始时间及终了时间。

履历超过 10 次时，从旧履历开始依次被删除。

5-230612-002

3.2 生产管理数据

在“各个机种生产情报”界面中，按 [ 生产管理数据 ]Tab，显示以下

选项卡。

Fig.3E14 “生产管理数据”选项卡

Fig.3E14-1 “生产管理数据”图形表示 ( 图表显示 ) 界面

一览显示每个线路板程序的生产机种的生产管理数据 ( 平台 ( 工作

台 )1、2 及合计 )。

(1) 生产线路板数量

完成生产的线路板数量。

计数完毕时间定在贴装运行下 XY 横梁返回原点时 ( 线路板贴装结

束时 )。

Note

发生多次生产机种设定时，将合计其总值。
