3OM-GXH-1使用说明书.pdf - 第169页

4 - 6 0603 - 001 1.2 “选择元件 ID”界面的基本操作 [7] 编辑用触摸面板可以用触摸面板或跟踪球输入数据。 Reference 关于操作方法，请参照“第二章 2.3 用编辑用触摸面板输入数据” 章节。

4-50603-001

1.2 “选择元件 ID”界面的基本操作

1.2.1 种类追加

按 [ 种类追加 ] 按钮，显示以下“种类追加” 界面。

用种类追加可筛选显示元件 ID。

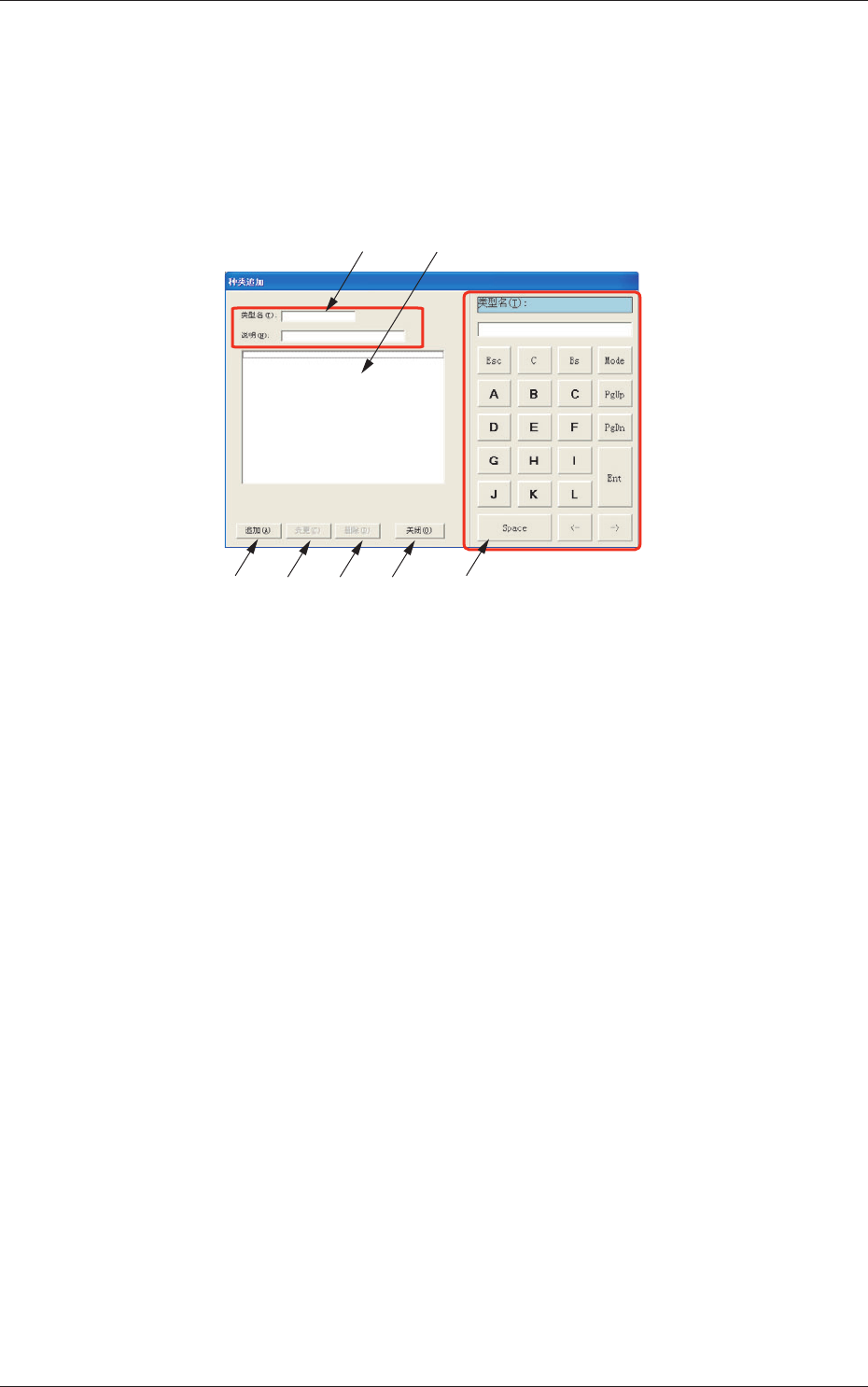

Fig.3D3 “种类追加”界面

[1] 类型名 (T)、说明 (N)

在文本框输入数据。

[2] 元件类型的一览显示

显示新建元件类型。

[3] [ 追加 (A)] 按钮

新建追加输入在类型名 (T) 中的类型。

[4] [ 变更 (C)] 按钮

变更为输入在类型名 (T)、说明 (D) 中的内容。

[5] [ 删除 (D)] 按钮

删除在 [2] 中选定的元件类型。

[6] [ 关闭 (O)] 按钮

关闭“种类追加”界面。

[2]

[7]

[6][5]

[4]

[3]

[1]

4-60603-001

1.2 “选择元件 ID”界面的基本操作

[7] 编辑用触摸面板

可以用触摸面板或跟踪球输入数据。

Reference

关于操作方法，请参照“第二章 2.3 用编辑用触摸面板输入数据”

章节。

4-70603-001

1.2 “选择元件 ID”界面的基本操作

1.2.2 元件 ID 删除

(1) 选择要删除的元件 ID。

选中的元件 ID 显示为蓝色。

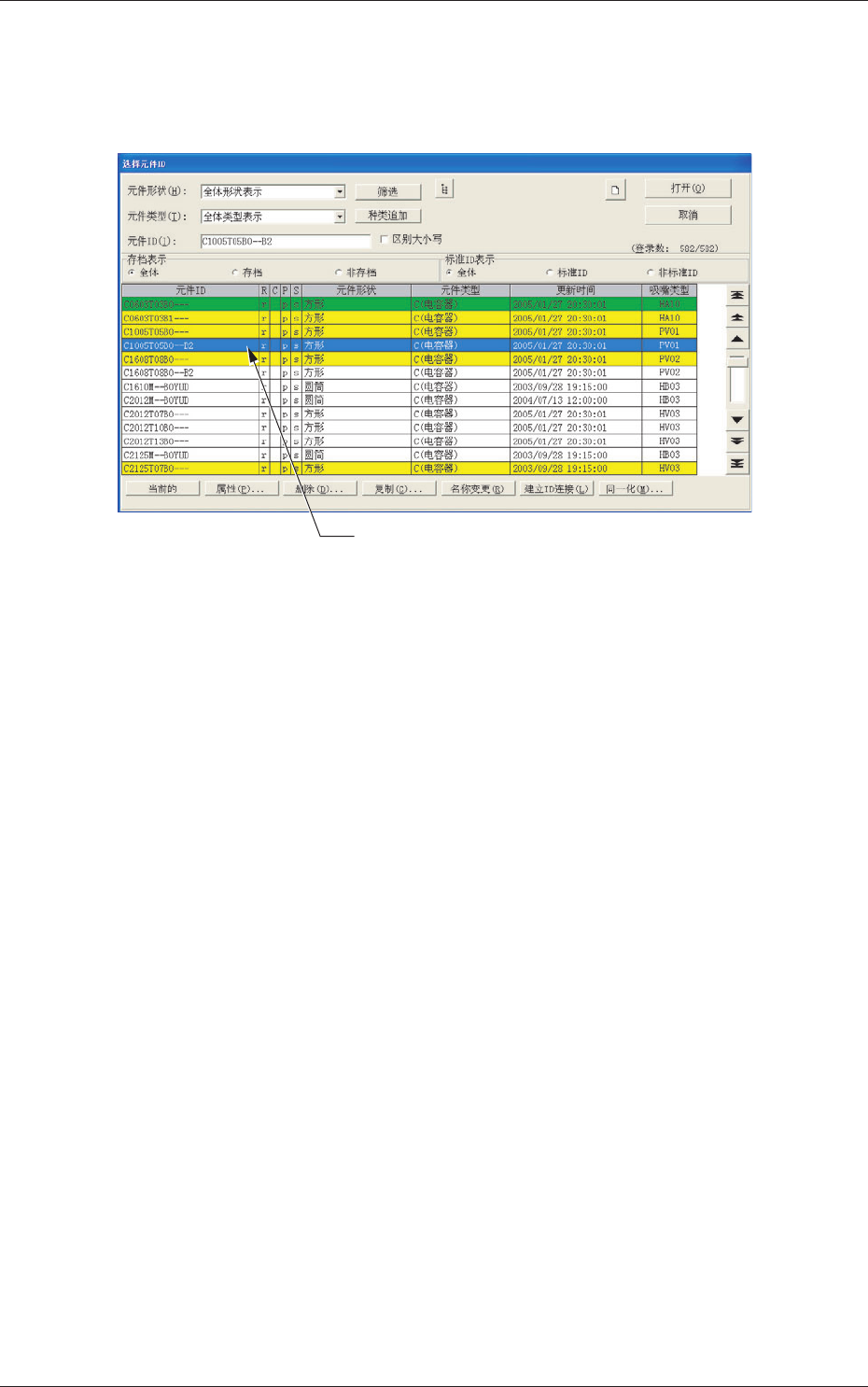

Fig. 3D4

(2) 按 [ 删除 (D)] 按钮。

显示确认界面 , 按 [ 是 ] 按钮 , 删除元件 ID。

按 [ 否 ] 按钮 , 取消元件 ID 的删除操作。

选中的元件 ID
