3-59
Tg1315-ID-PM
0603-001
2.4 元件 ID 的配置
2.4.2 元件 ID 的配置
(1) 选择要配置元件 ID 的 [ 送料器安装台 ]Tab。
(2) 选择要配置元件 ID 的 Fdr No.。
选中的 Fdr No. 显示为蓝色。
Fig.3C43 编辑界面示例
(3) 在“元件 ID 一览”界面中选择要配置的元件 ID。
Note
选择元件形状、元件种类、送料器宽度，可集中显示满足条件的元件
ID。
(4) 按 [ 配置 (P)] 按钮。
在显示为蓝色的 Fdr No. 上配置元件 ID。
Note
代替 [ 配置 (P)] 按钮按 [ 置换 (R)] 按钮，便置换为“元件 ID 一览”
界面中选择的元件 ID。
2.4.3 配置元件 ID 的删除
(1) 在任意“送料器安装台”选项卡中选择要删除元件的 Fdr No.。
选中的 Fdr No. 显示为蓝色。
(2) 选择 [ 剪切 ] 图标，选中的 Fdr No. 被删除，之后的 Fdr No. 依
次上移。
选中的 Fdr No.
3-60
Tg1315-ID-PM
0603-001
2.4 元件 ID 的配置
2.4.4 双带送料器的设定
(1) 选择要设定为双带送料器的 Fdr No. 范围。
(2) 在范围选择 Fdr No. 的状态下，点击右键，显示菜单。
(3) 从菜单选择“双带送料器设定”。
在范围选择行的“Fdr No.”上附记“:A”或“:B”。
Note
(a) 在范围选择状态下，点击附加工具栏上的图标 ( )，也可进
行双带送料器的设定。
(b) 若配置送料器宽 8mm 的元件 ID，自动设定为双带送料器，并附记“:
A”或“:B”。
2.4.5 双带送料器的设定解除
(1) 选择要解除双带送料器设定的 Fdr No. 范围。
(2) 在范围选择 Fdr No. 的状态下
，
点击右键
，
显示菜单。
(3) 从菜单选择“双带送料器解除”。
范围选择行的双带送料器的设定被解除。
Note
(a) 范围选择状态下，即便点击附加工具栏上的图标 ( )，也可
进行双带送料器设定的解除。
(b) 配置了送料器宽度 8mm 的元件 ID 的 Fdr No.，无法解除双带送
料器的设定。
3-60-10612-002
2.5 线路板程序的最优化
2.5 线路板程序的最优化
执行当前打开的线路板程序的最优化。
按“线路板程序”编辑界面的最优化图标 ( ) ，显示“吸取 / 贴
装顺序数据做成”界面。
[1]
[2]
[3]
[4]

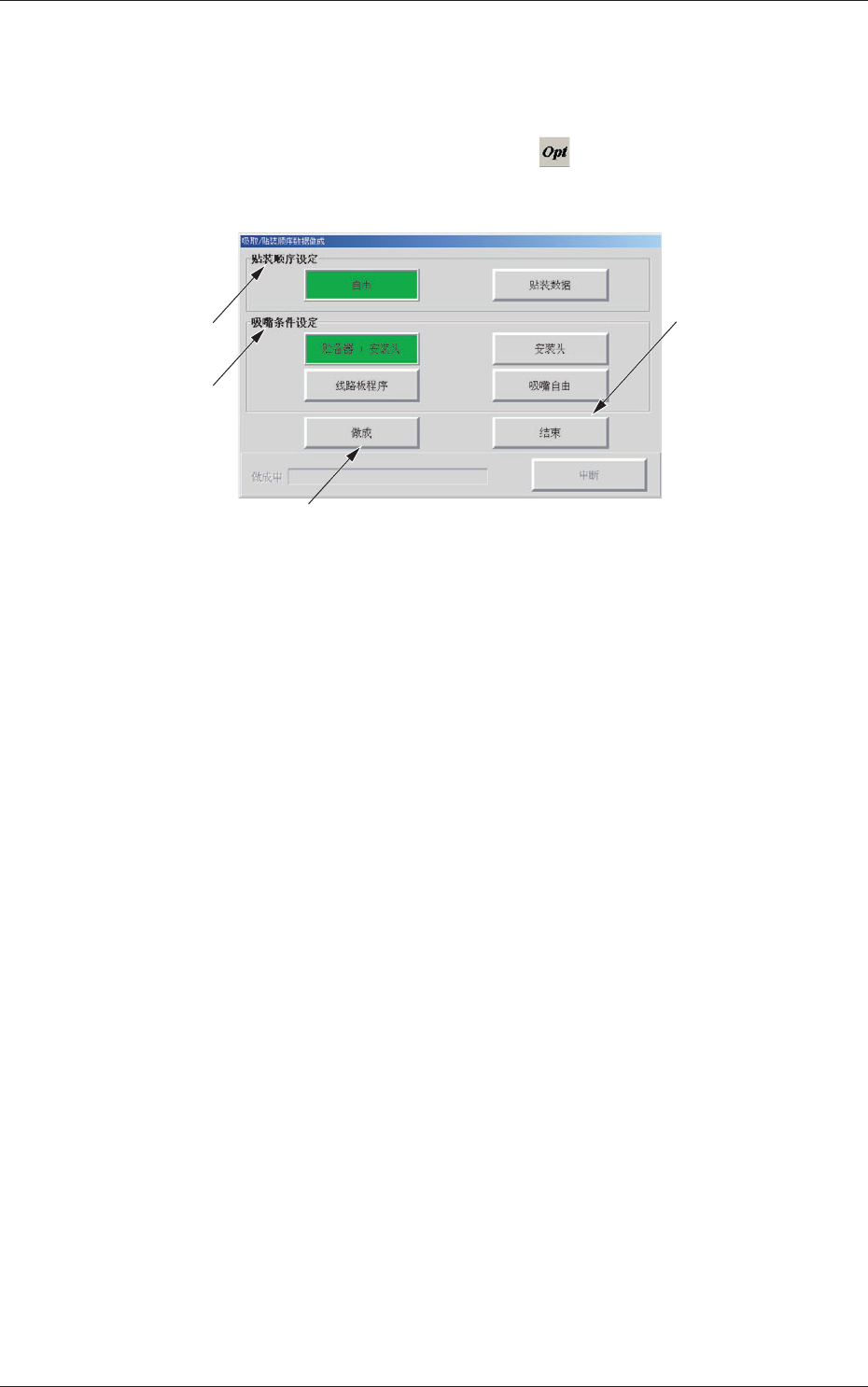

Fig.3C43-1 “吸取 / 贴装顺序数据做成”界面
[1] 贴装顺序设定
指定最优化时的贴装顺序。
自由
编写执行生产间隔优先贴装的数据。
但贴装数据设定为按块排序时，按块排序的贴装顺序优先。
贴装数据
编写按照贴装数据的顺序执行贴装的数据。
但贴装数据设定为按块排序时，按块排序的贴装顺序优先。
