3 - 28 0603 - 001 1.2 操作数据 (A03_08) 同轴照明水准 从以下选择同轴照明水准的辉度水准。 灭灯 标准 -80% -60% -40% -20% +20% +40% +60% +80% (A03_09) 环状照明水准 从以下选择环状照明水准的辉度水准。 灭灯 标准 -80% -60% -40% -20% +20% +40% +60% +80%
3-270603-001
(A03_06)
标记图像
从以下选择照相机界面中标记图形的图像。
设定时要考虑到标记图形和周边部分的明暗关系 , 使识别标记能
够很好显示出来。
标记亮 ( 通常 )
: 背景暗、识别标记亮时使用。
标记暗 ( 翻转 ) : 背景亮、识别标记暗时使用。
Note
如果弄错标记图像的设定 , 就无法进行正常的识别动作。
(A03_07)
形状判别水准
设定识别标记的形状判别水准数据。
通常请设定为“高”。
高 : 高水准判定识别标记的形状一致度 / 相似度。
中 : 中水准判定识别标记的形状一致度 / 相似度中任意
一方。
低 : 低水准判定识别标记的形状一致度 / 相似度。
Note
(a) 形状一致度是指指定的标记数据和实像 ( 含大小 ) 之间的形状的
一致度。
(b) 形状相似度是指指定的标记数据和实像之间的形状的相似度。
1.2 操作数据
3-280603-001
1.2 操作数据
(A03_08)
同轴照明水准
从以下选择同轴照明水准的辉度水准。
灭灯 标准 -80% -60% -40%
-20% +20% +40% +60% +80%
(A03_09)
环状照明水准
从以下选择环状照明水准的辉度水准。
灭灯 标准 -80% -60% -40%
-20% +20% +40% +60% +80%
3-29
1.2.4 线路板识别标记的说明
(1) 形状 / 尺寸

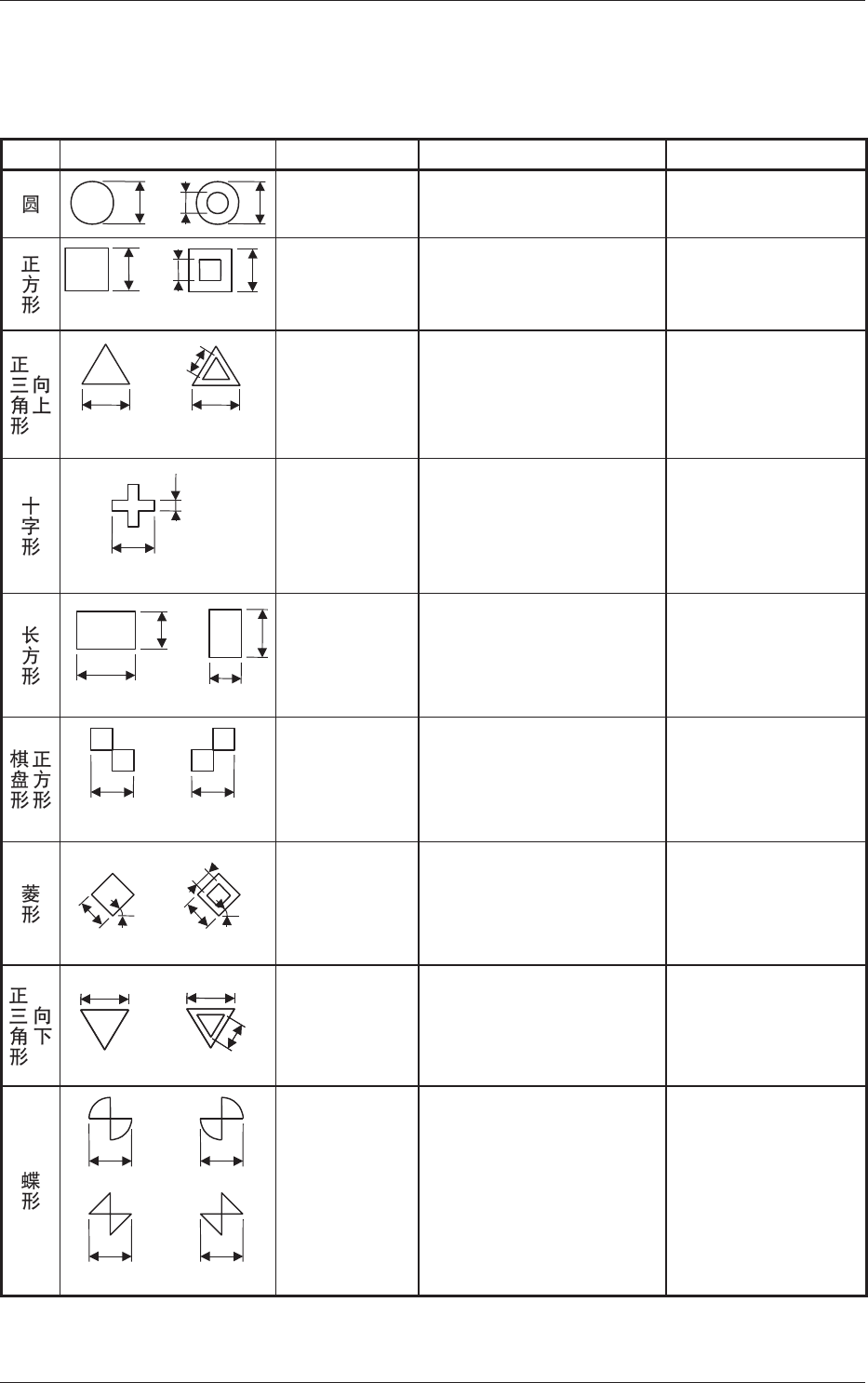

Table 3C2-1
标记形状 D1[mm] D2[mm] 备 考
D1
D1
D2
0.5 ～ 3.0 0 ～ 2.8
( 但、D1 － 0.2 ≧ D2)
•
标记基准 : 中心
•
D2: 穿孔尺寸
D1
D1
D2
（装置前侧）
0.5 ～ 3.0 0 ～ 2.8
( 但、D1 － 0.2 ≧ D2)
•
标记基准 : 重心
•
D2: 穿孔尺寸
( )
D1
D1
（装置前侧）
D2
0.5 ～ 3.0 0 ～ 2.8
( 但、D1 － 0.2 ≧ D2)
•
标记基准 : 重心
•
D2: 穿孔尺寸
D1
（装置前侧）
D2
0.5 ～ 3.0 0.2 ～ 1.5
( 但、D1/2 ≧ D2)
•
标记基准 : 重心
D1
D2
（装置前侧）
D1
D2
0.5 ～ 3.0 0.5 ～ 3.0
•
标记基准 : 重心
( )
D1
（装置前侧）
D1
0.5 ～ 3.0 ―
•
标记基准 :
2 个正方形的
触点
D1
45°
D1
D2
（装置前侧）
45°
0.5 ～ 3.0 0 ～ 2.8
( 但、D1 － 0.2 ≧ D2)
•
标记基准 : 重心
•
D2: 穿孔尺寸
( )
D2
（装置前侧）
D1
D1
0.5 ～ 3.0 0 ～ 2.8
( 但、D1 － 0.2 ≧ D2)
•
标记基准 : 重心
•
D2: 穿孔尺寸
D1
(装置前侧)
D1
D1
D1
或
或
0.5 ～ 3.0 －
•
标记基准 :
2 个扇形或
三角形的触点
0603-001
1.2 操作数据
