6-810603-001
3.2 吸嘴类型数据
轮廓形状
从“圆”或“长方形”选择执行透过识别时显示的对象吸嘴的轮
廓形状。
轮廓外形 X( 横 )、Y( 纵 )[ 毫米 ]
设定在轮廓影像显示的对象吸嘴顶端部的外形尺寸。
Note
圆的情况，设定 X、Y 相同尺寸。
长方形的情况，设定 X、Y。
吸嘴类别
从以下选择吸嘴类别。
高速
中异形
多机能
显示标志
选择是否在吸嘴类型一览中显示该吸嘴。
显示 : 在吸嘴类型一览中显示选定吸嘴。
被选择为显示的吸嘴，用吸嘴类型数据显示为黄色。
不显示 : 在吸嘴类型一览中不显示选定吸嘴。
被选择为不显示的吸嘴，用吸嘴类型数据显示为白色。
6-820603-001
3.2 吸嘴类型数据

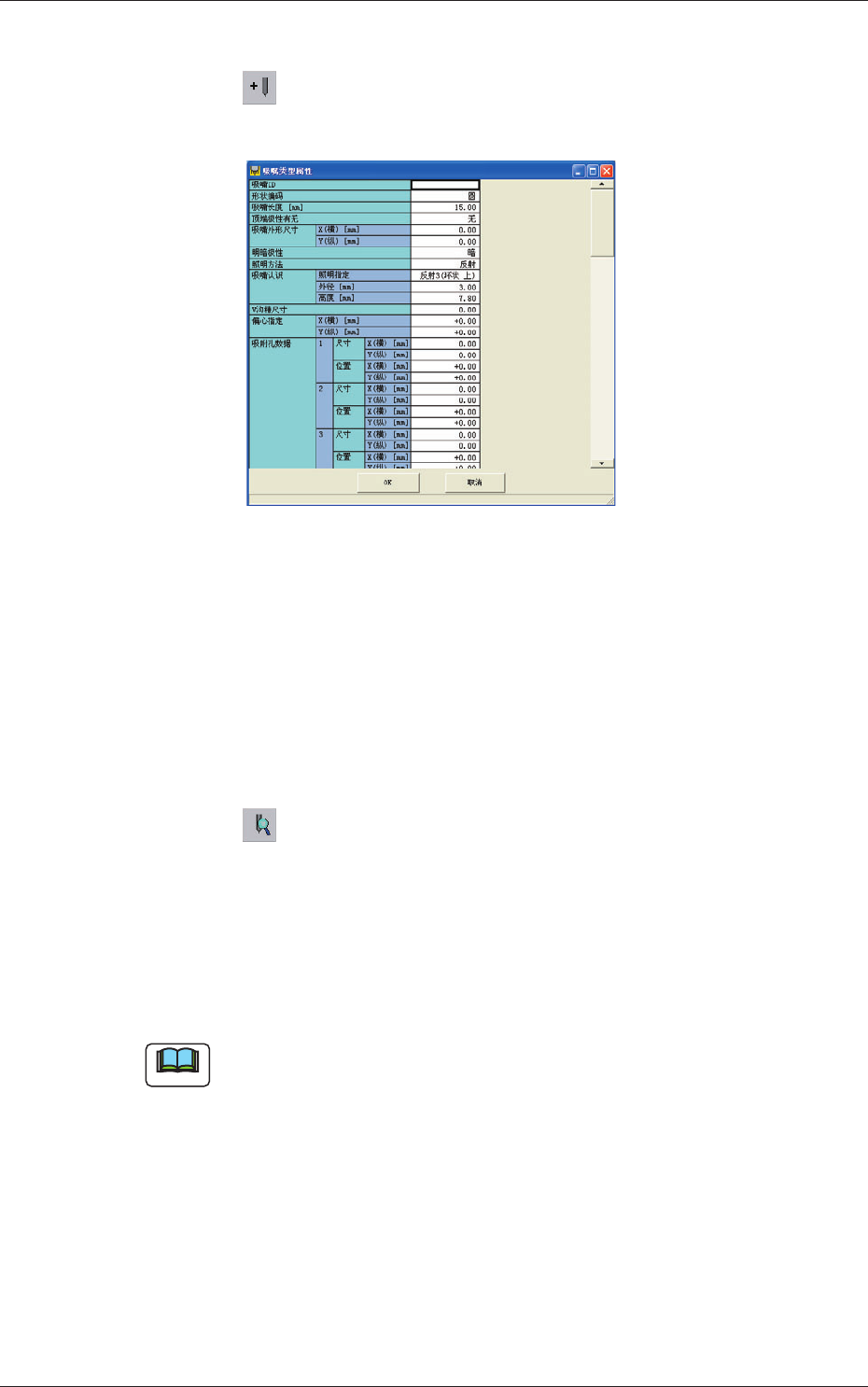

3.2.1 吸嘴类型的新建
(1) 按 ( ) 图标。
显示“吸嘴类型属性”界面。
Fig. 3F74
(2) 输入吸嘴数据。
(3) 按 [OK] 按钮。
添加新的吸嘴数据。
3.2.2 吸嘴类型的变更
(1) 选择要变更的吸嘴数据。
(2) 按 ( ) 图标。
显示“吸嘴类型属性”界面。
(3) 变更数据。
(4) 按 [OK] 按钮。
变更吸嘴数据。
Note
在“吸嘴类型属性”界面中，按 [ 取消 ] 按钮，不进行数据的新建或
变更，关闭“吸嘴类型的属性”界面。
6-830603-001
3.2 吸嘴类型数据
3.2.3 吸嘴类型的删除
(1) 选择要删除的吸嘴数据。
(2) 按 (
) 图标。
显示以下确认界面。
Fig. 3F75
(3) 按 [ 是 ] 按钮，删除选中的吸嘴数据。
按 [ 否 ] 按钮，撤消吸嘴数据的删除操作。
