6 - 35 0603 - 001 2.1 补正值数据 2.1.16 吸嘴位置补正值 在“补正值数据”选项卡中，按［吸嘴］Tab，再按 [ 吸嘴位置 ]Tab， 显示以下选项卡。 Fig.3F27 “吸嘴位置”选项卡
6-340603-001
2.1 补正值数据

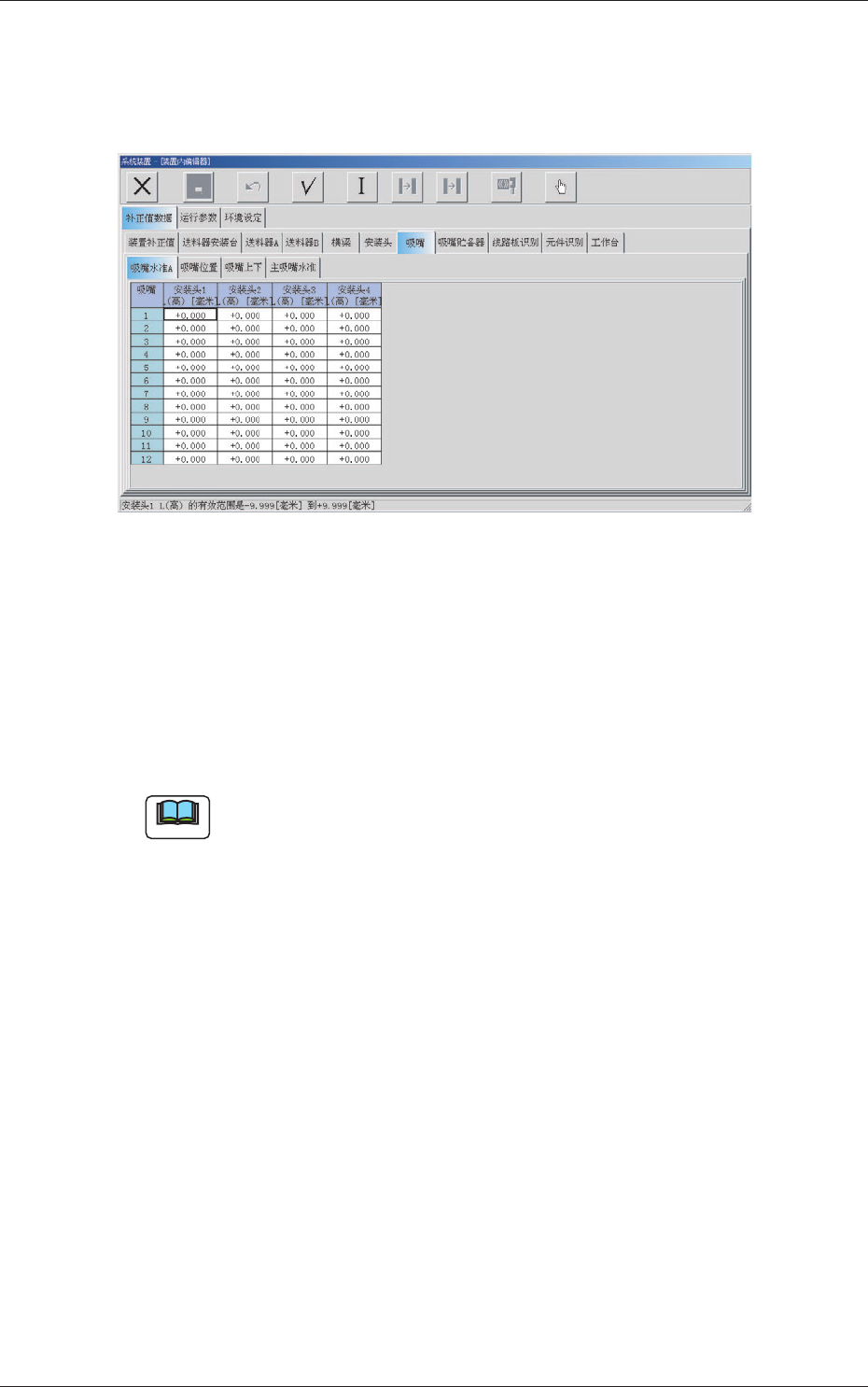

2.1.15 吸嘴水准 A 补正值
在“补正值数据”选项卡中，按［吸嘴］Tab，再按 [ 吸嘴水准 A]Tab，
显示以下选项卡。
Fig.3F26 “吸嘴水准 A”选项卡
吸嘴 1 ～ 12
安装头 1、2、3、4
L( 高 )［毫米］
是贴装在安装头的普通吸嘴的吸嘴下面水准的补正值数据。在吸
嘴上下轴原点状态下，用在线传感器 ( 线传感器 ) 测定的各吸嘴
下面水准，保存与主吸嘴水准补正值之差。
Note
通过吸嘴水准补正值 ＝ 主吸嘴水准 － 通常吸嘴水准测定值算出。
6-350603-001
2.1 补正值数据

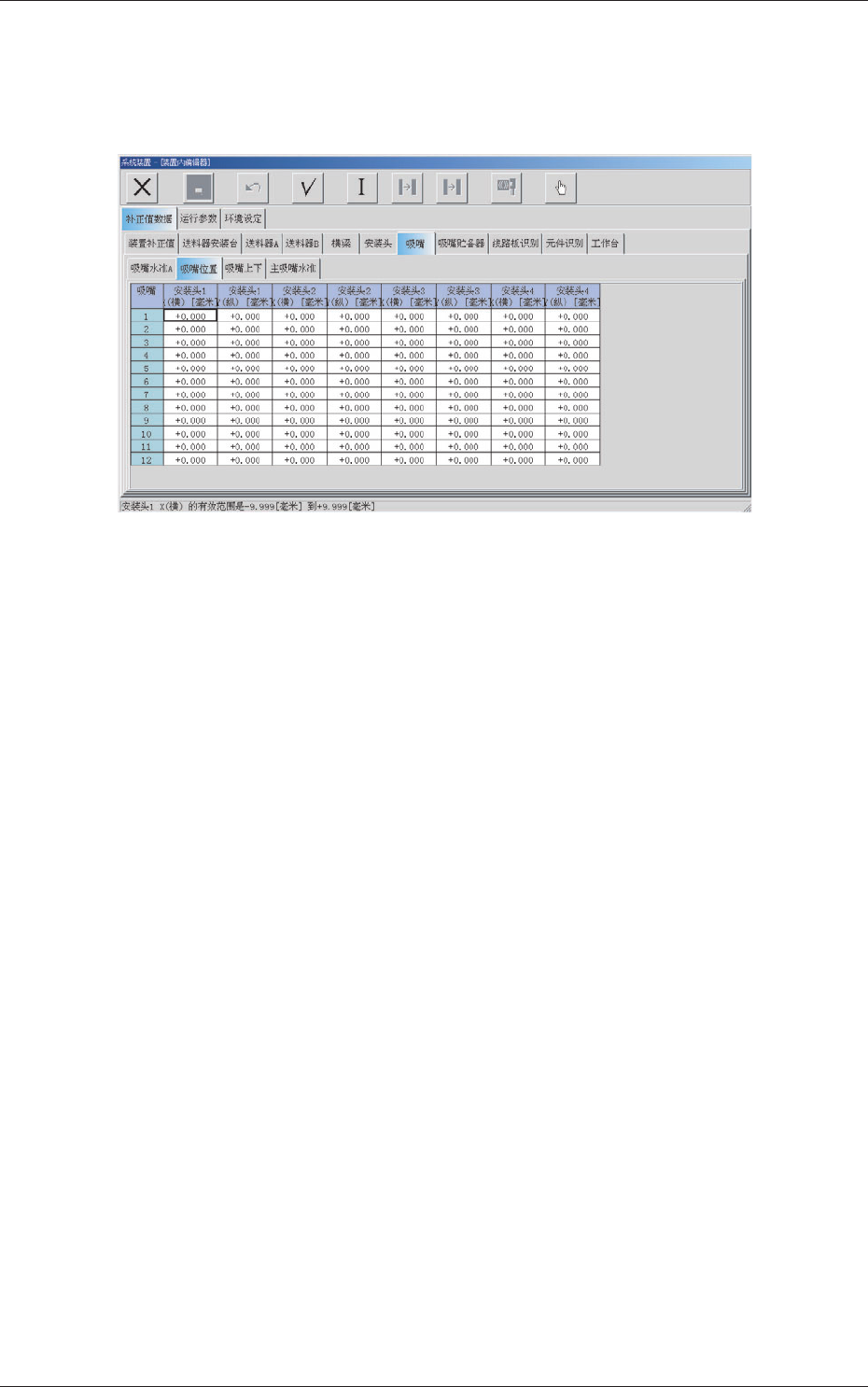

2.1.16 吸嘴位置补正值
在“补正值数据”选项卡中，按［吸嘴］Tab，再按 [ 吸嘴位置 ]Tab，
显示以下选项卡。
Fig.3F27 “吸嘴位置”选项卡
6-360603-001
2.1 补正值数据
吸嘴 1 ～ 12
安装头 1、2、3、4
X( 横 )、Y( 纵 )［毫米］
调整安装头旋转中心与各吸嘴前端位置对设计值的偏离量。
Xm(+)
Ym(+)
DD (+)
DD (+)
1
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
2

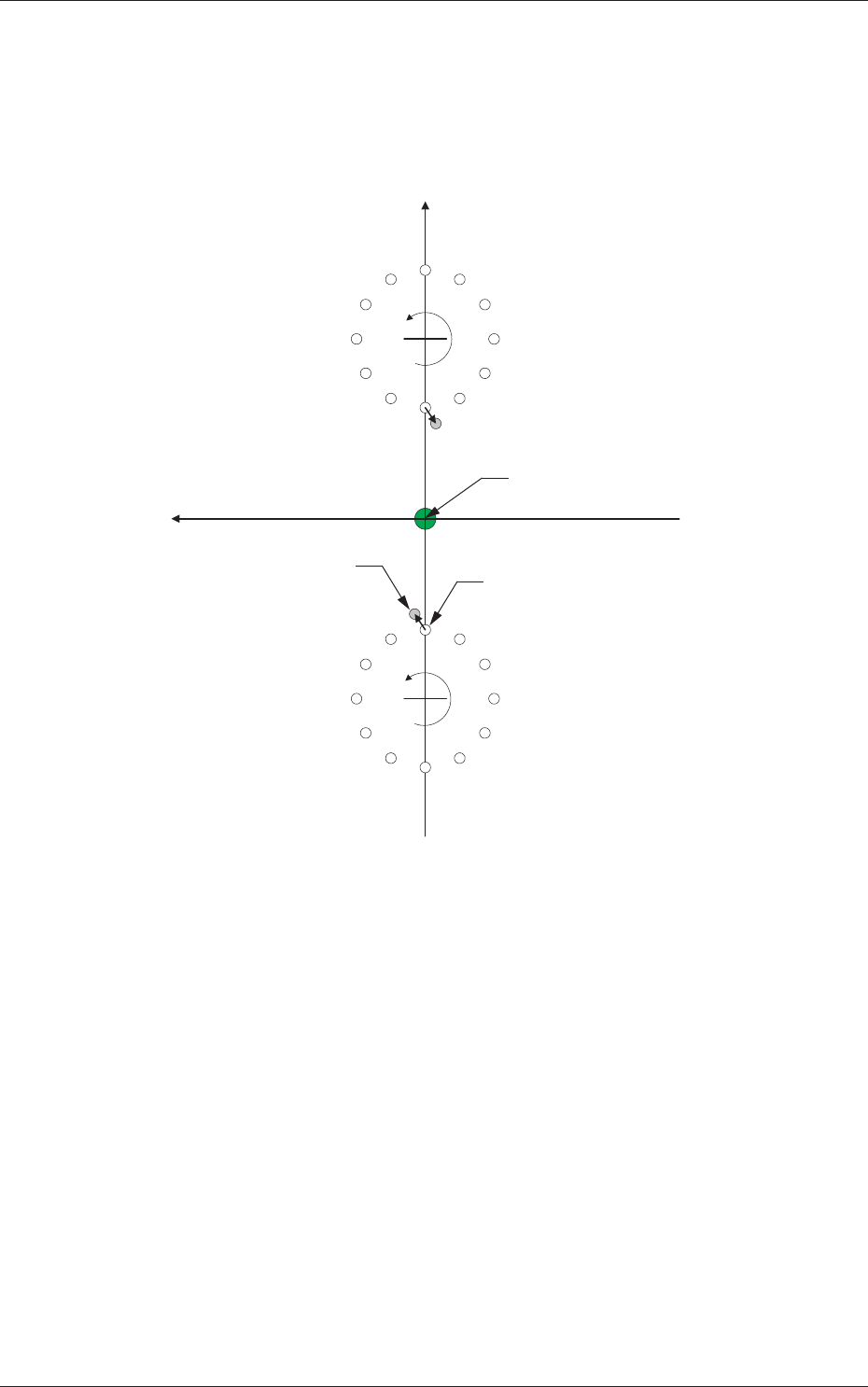

Fig.3F28
Xm-Ym: 装置基准坐标系
Pm. 装置基准坐标原点
设计值吸嘴位置
实际吸嘴位置
