6-90603-001
2.1 补正值数据
[4] 基准标记
安装头 1、2、3、4
标记 ( 左 )、( 中 )、( 右 )
X( 横 )、Y( 纵 ) [ 毫米］
标记 ( 中 ) 是移动安装头旋转中心到元件识别照相机上时，用线
路板识别照相机拍摄的基准标记位置。标记 ( 右 )、标记 ( 左 )
是将安装头 ( 相应吸嘴 ) 旋转 90
°
或 270
°
的状态下移动相应吸嘴
到元件识别照相机中心时，用线路板识别照相机拍摄的基准标记
位置。
Xm(+)
Ym(+)
元件识别照相机
安装头旋转中心
基准标记
线路板识别照相机中心
Pm.装置基准坐标原点
基准标记
线路板识别照相机中心
元件识别照相机
安装头旋转中心
Fig. 3F7
6-100603-001
2.1 补正值数据
[5] 基准标记追踪 (A)
调整与元件识别照相机补正值教示时取得的基准标记位置的设计
位置的偏离。
Note
该数据为安装头旋转中心补正值教示的基准值。
[6] 基准标记追踪 (B)
调整与安装头旋转中心补正值教示时取得的基准标记位置的设计
位置的偏离。
Note
基准标记追踪 (A) 与基准标记追踪 (B) 的差分为安装头旋转中心补正
值的补正值。
[7] 切割器
模块 1、2、3、4 [ 毫米 ]
调整切割器的调整位置偏离。
[8] 教示板
安装头 1、2、3、4
X( 横 )、Y( 纵 )、L( 高 ) [ 毫米 ]
调整冶具放置处的设计位置的偏离。
[9] 线性传感器采样尺寸
安装头 1、2、3、4
用各安装头的在线传杆器 ( 线传感器 ) 设定灰尘污垢检出扫描数。
[10] 元件排出箱
模块 1、2、3、4
X( 横 )、Y( 纵 )、L( 高 ) [ 毫米 ]
调整对元件排出箱的设计位置的偏离。
6-110603-001
2.1 补正值数据
2.1.2 送料器安装台补正值

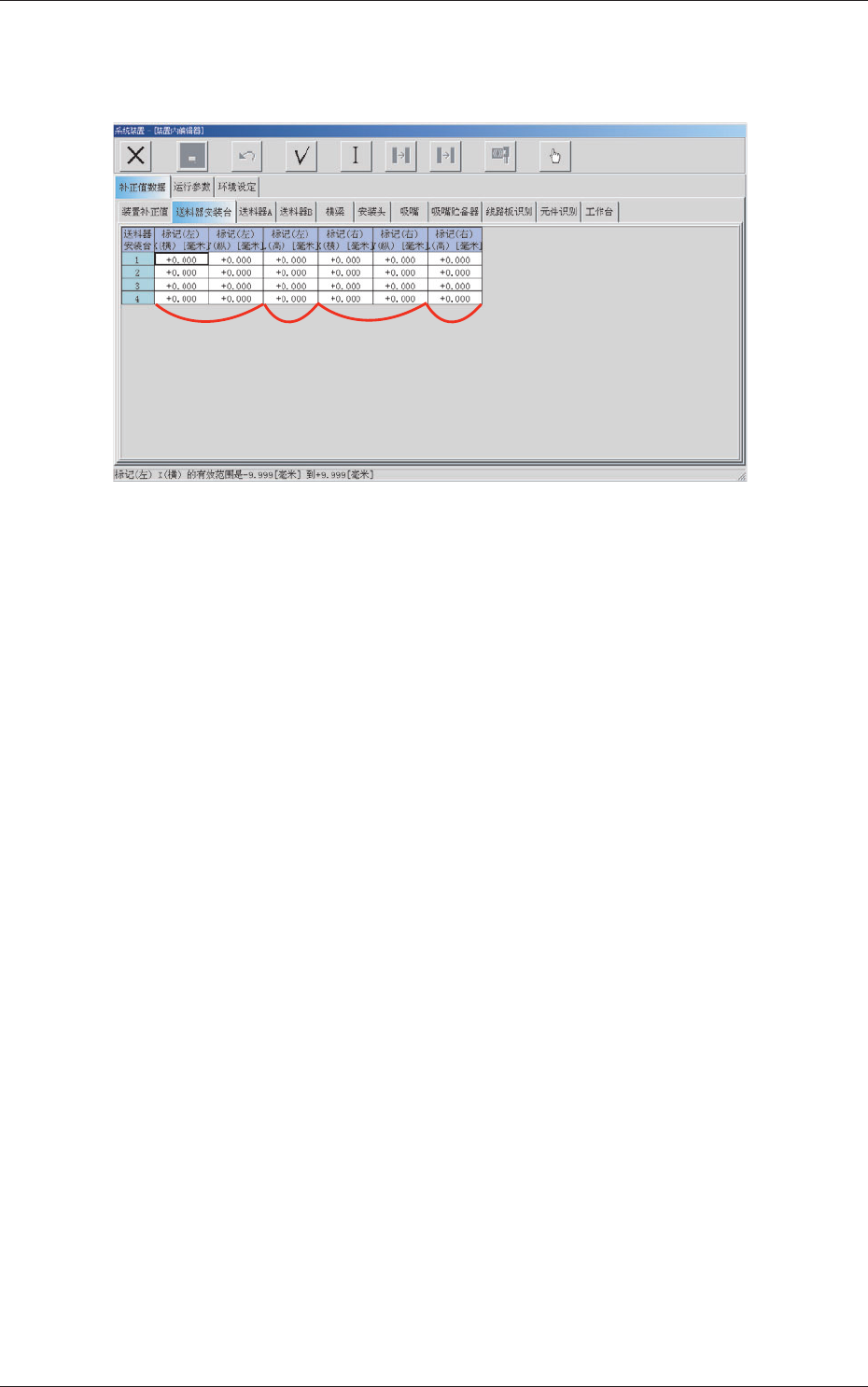

在“补正值数据”选项卡中，按 [ 送料器安装台 ]Tab，显示以下选项卡。
Fig. 3F8 “送料器安装台”选项卡
[2]
[1] [4]
[3]
