6-210603-001
2.1 补正值数据
2.1.6 安装头补正值 B
在“补正值数据”选项卡中，按 [ 安装头 ]Tab，再按［安装头 B］Tab，
显示以下选项卡。
Fig.3F17 “安装头 B”选项卡
吸嘴 1 ～ 12
安装头 1、2、3、4
X( 横 )、Y( 纵 )［毫米］
调整吸嘴升降轴动作引起的吸嘴位置偏离。
6-220603-001
2.1 补正值数据
2.1.7 安装头上下补正值
在“补正值数据”选项卡中，按 [ 安装头 ]Tab，再按［安装头上下］
Tab，显示以下选项卡。
Fig.3F18 “安装头上下”选项卡
安装头 1、2、3、4
L( 高 )［毫米］
将主吸嘴贴装到安装头后，调整安装头上下轴、吸嘴上下轴两轴
的复合动作下降所定量 ( 各轴的动作量另外研讨 ) 时的线路板上
面和吸嘴下面的对距离设计值的偏离的数据。
测定值大于设计值时，补正值的符号成为“+”。
6-230603-001
2.1 补正值数据

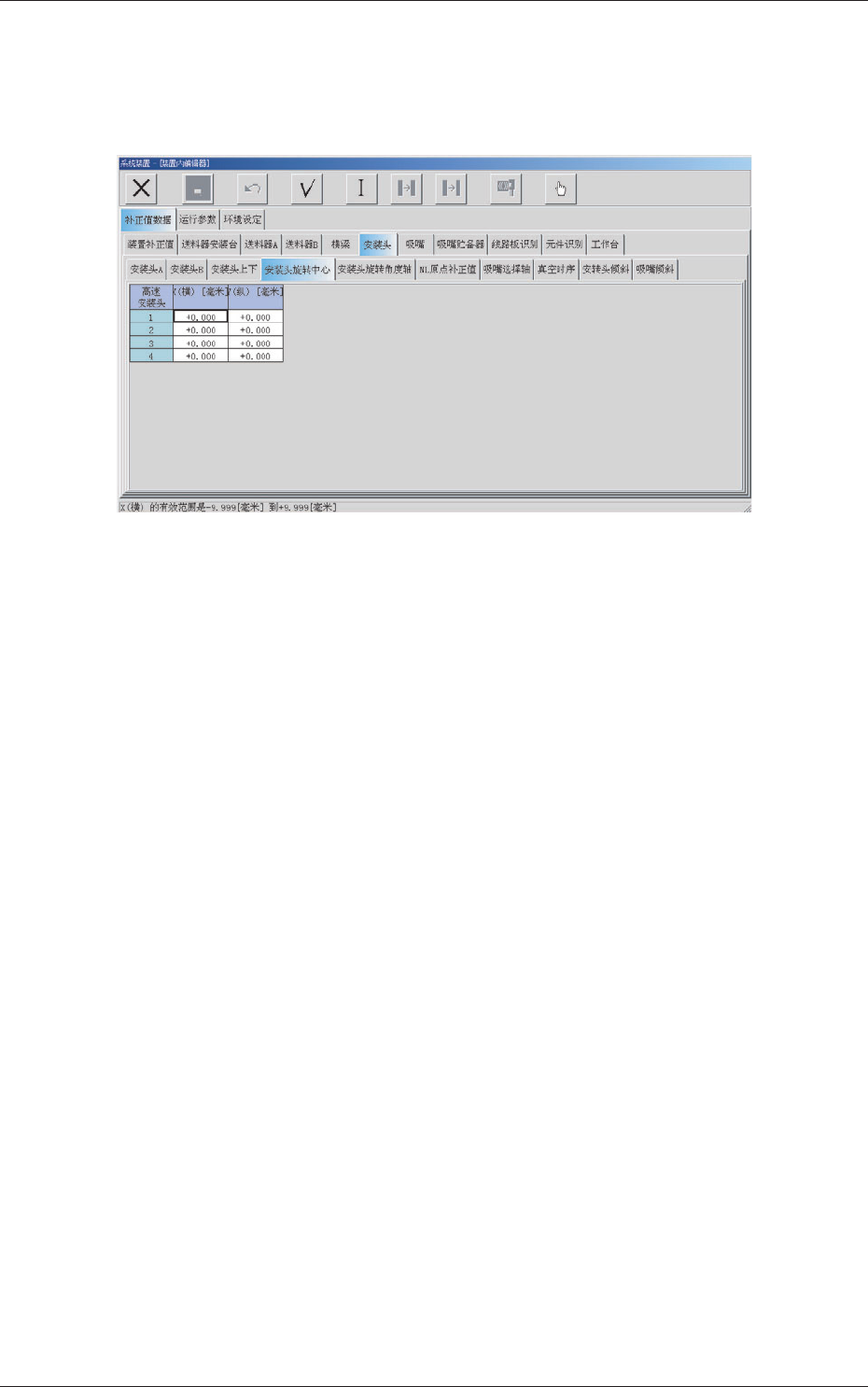

2.1.8 安装头旋转中心补正值
在“补正值数据”选项卡中，按 [ 安装头 ]Tab，再按［安装头旋转中心］
Tab，显示以下选项卡。
Fig.3F19 “安装头旋转中心”选项卡
