5 - 23 0612 - 002 3.2 生产管理数据 3.2 生产管理数据 在“各个机种生产情报”界面中，按 [ 生产管理数据 ]Tab，显示以下 选项卡。 Fig.3E14 “生产管理数据”选项卡 Fig.3E14-1 “生产管理数据”图形表示 ( 图表显示 ) 界面 一览显示每个线路板程序的生产机种的生产管理数据 ( 平台 ( 工作 台 )1、2 及合计 )。 (1) 生产线路板数量 完成生产的线路板数量。 计数完毕时间定在贴装…
5-220612-002
3.1 生产机种履历
3.1 生产机种履历
按“各个机种生产情报”界面中 [ 生产机种履历 ]Tab，显示以下选项卡。

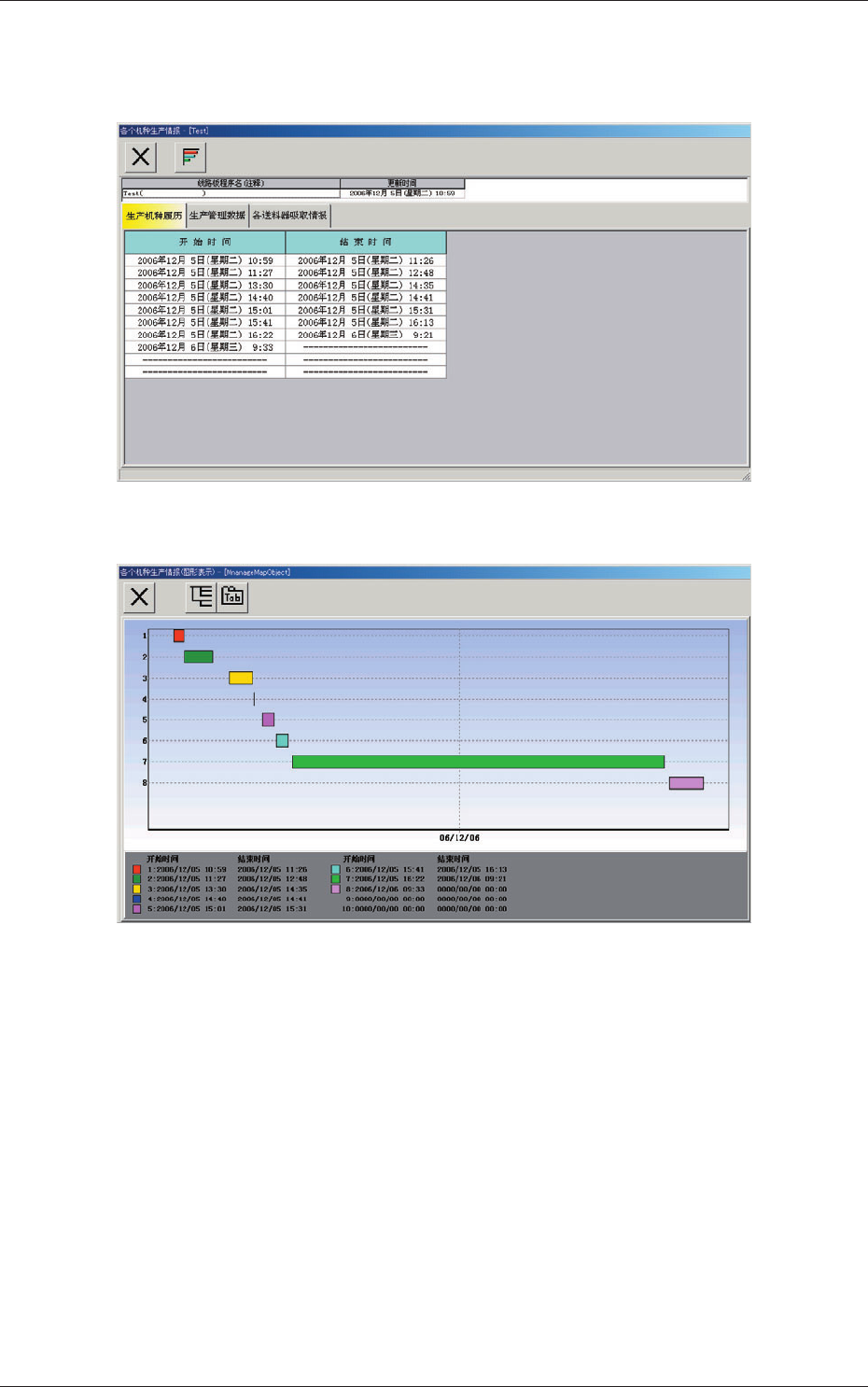

Fig.3E13 “生产机种履历”选项卡
Fig.3E13-1 “生产机种履历”图形表示 ( 图表显示 ) 界面
每个线路板程序设定生产机种的履历最多显示到 10 次。各履历显示生
产开始时间及终了时间。
履历超过 10 次时，从旧履历开始依次被删除。
5-230612-002
3.2 生产管理数据
3.2 生产管理数据
在“各个机种生产情报”界面中，按 [ 生产管理数据 ]Tab，显示以下
选项卡。

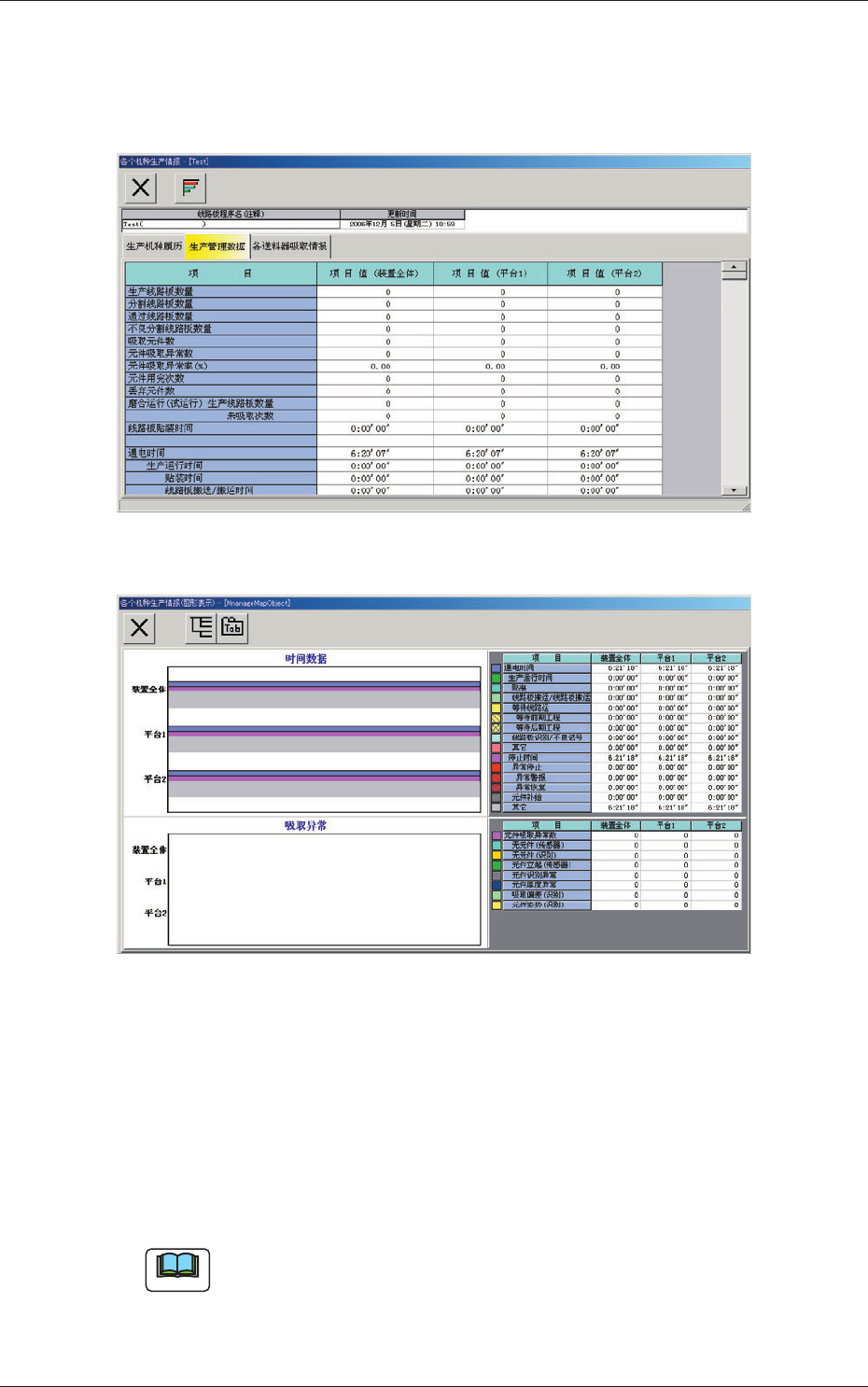

Fig.3E14 “生产管理数据”选项卡
Fig.3E14-1 “生产管理数据”图形表示 ( 图表显示 ) 界面
一览显示每个线路板程序的生产机种的生产管理数据 ( 平台 ( 工作
台 )1、2 及合计 )。
(1) 生产线路板数量
完成生产的线路板数量。
计数完毕时间定在贴装运行下 XY 横梁返回原点时 ( 线路板贴装结
束时 )。
Note
发生多次生产机种设定时，将合计其总值。
5-240612-002
3.2 生产管理数据
(2) 分割线路板数量
多倒角线路板的各分割线路板的生产数计数完毕定时与“生产线
路板数量”相同。
使用检出不良分割线路板功能 ( 选项 ) 时，不良线路板数量被排
除在外。
(3) 通过线路板数量
通过运行下的线路板通过数。
计数完毕时间定在将线路板定位部上的线路板移向排出传送带时。
(4) 不良分割线路板数量
使用检出不良分割线路板功能 ( 属性 ) 时的不良线路板数量。
(5) 吸取元件数
吸取元件数 ( 吸取动作次数 )。
(6) 元件吸取异常数
吸取异常的合计次数。
(7) 元件吸取异常率 (%)
“吸取异常次数”对“吸取元件数”的百分比。
(8) 元件用完次数
检测出“元件用完”的次数合计。
(9) 丢弃元件数
吸取但未贴装的元件合计。
Note
因元件立起 ( 传感器 )、元件认识 ( 识别 ) 异常、元件厚度异常、生
产中断、检出不良分割线路板功能 ( 选项 ) 等原因，未被贴装的元件
属于此一类。
(10) 磨合运行 ( 试运行 )
统计磨合运行 ( 机器三轮车 ) 数据。
生产线路板数量
统计满足以下条件运行时的线路板数。
•
按运行方法试运行为“有効”
•
处在“不进行线路板搬运动作”状态 ( 线路板无出入状态 )
未吸取次数
统计满足以下条件运行时的未吸取 / 未贴装动作次数。
•
按运行方法试运行为“有効”
•
处在“吸取 / 贴装不动作”或“真空风机马达停止”状态
(11) 线路板贴装时间
线路板贴装时间的合计。
