5-320612-002

4. 跳过及吸取率情报

根据指定为运行参数数据的各吸取率及吸嘴跳过情报，可以确认各送

料器或各吸嘴所管理的吸取率及吸嘴跳过的状况。

在“生产管理”界面的“跳过及吸取率情报”界面中，按 [ 跳过及吸

取率情报 ] 按钮，显示“跳过及吸取率情报”界面。

[1] [2][4] [3]

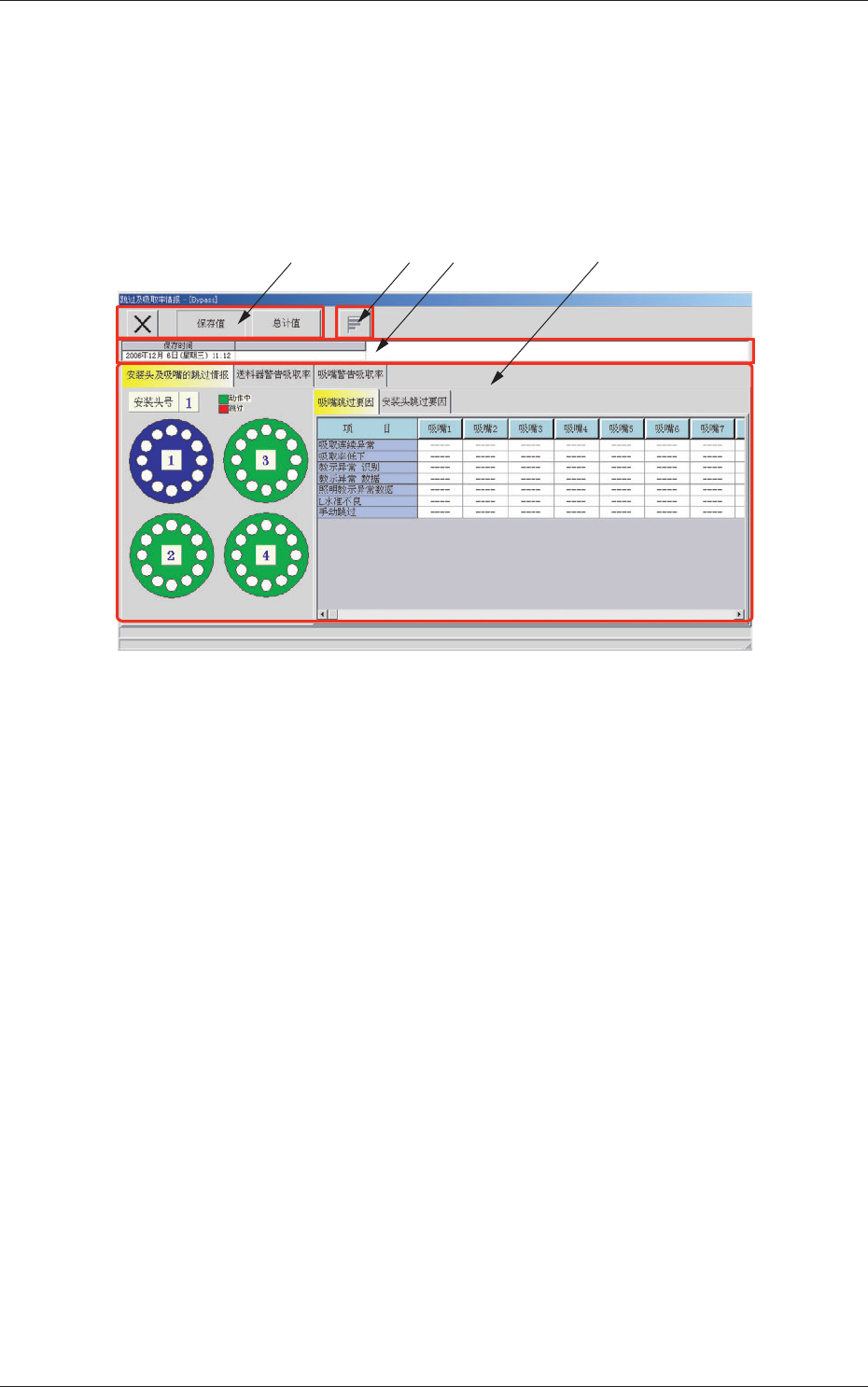

Fig.3E16 “跳过及吸取率情报”界面

[1] 工具栏

排列有以下按钮。

[ 保存值 ] 按钮

显示跳过及吸取率的保存值。

[ 总计值 ] 按钮

显示跳过及吸取率的总计值。

[2] 保存时间

显示跳过及吸取率情报的保存时间、装置名。

5-330612-002

4. 跳过及吸取率情报

[3] Tab 及选项卡

“跳过及吸取率情报”界面分为以下选项卡，按 Tab，显示各选项卡。

Table 3E5

Tab 内容

安装头及吸嘴的

跳过情报

根据运行参数设定中指定的各个吸取率及吸嘴跳过，显示各送料器

或各吸嘴所管理的吸取率及吸嘴跳过的状况。

送料器警告吸取率显示对送料器 ( 实际送料器 ) 的各警告要因下的吸取率、送料器警

告吸取率、元件 ID。

吸嘴警告吸取率显示对安装头 - 吸嘴的各警告要因下的吸取率、吸嘴警告吸取率。

[4] [ 图表显示 ] 图标

可以用图表显示各项目。

Note

安装头 / 吸嘴跳过情报不能用图表显示。

5-340612-002

4.1 安装头及吸嘴的跳过情报

在“跳过及吸取率情报”界面中，按［安装头及吸嘴的跳过情报］Tab，

显示以下的选项卡。

[1] [2]

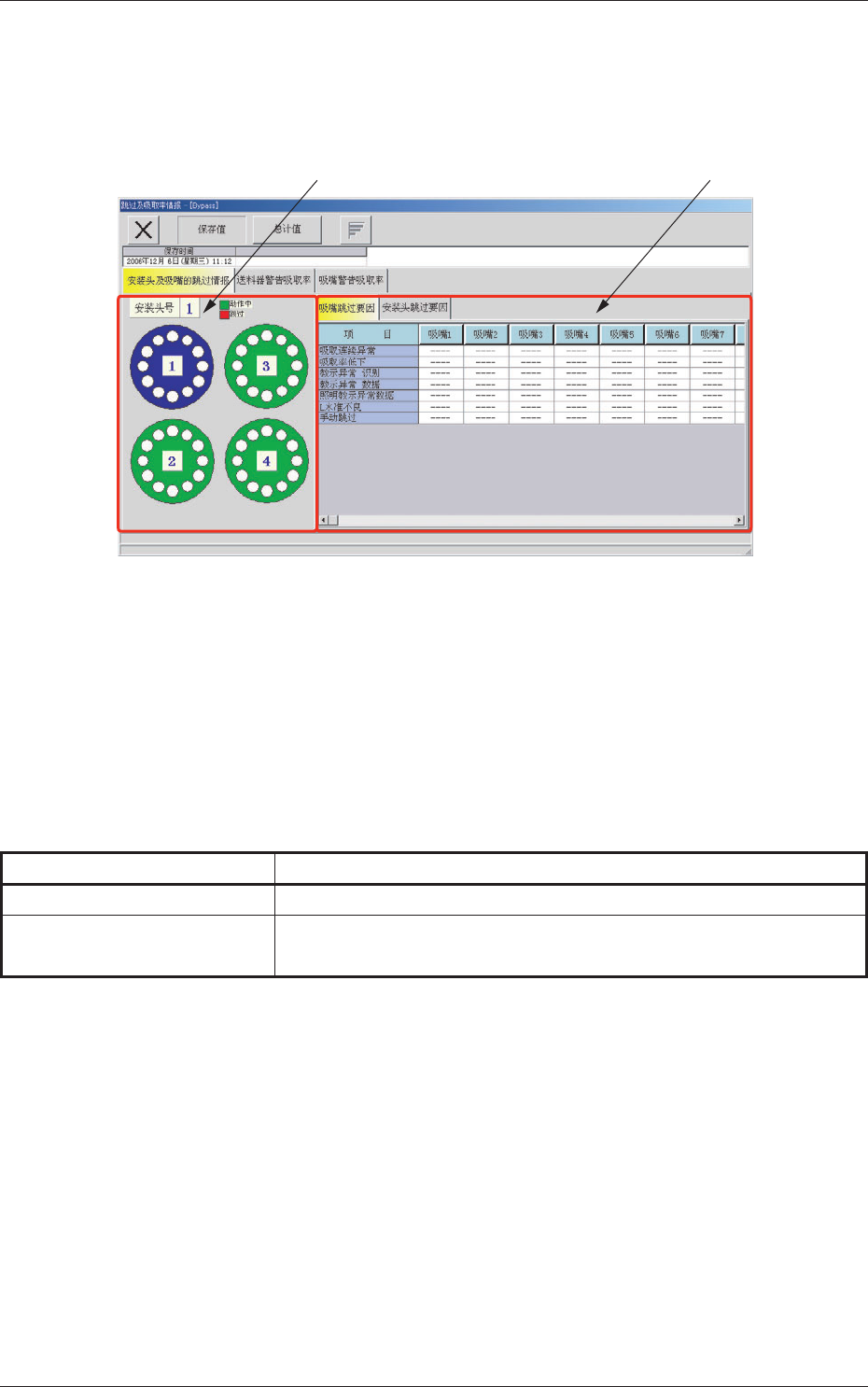

Fig.3E17 “安装头及吸嘴的跳过情报”选项卡

［1］安装头及吸嘴的图像

选择安装头的图形，选项卡右侧显示吸嘴跳过要因或安装头跳过

要因。

［2］ Tab 及选项卡

“安装头及吸嘴的跳过情报”选项卡分为以下选项卡。

Table 3E6

Tab 内容

吸嘴跳过要因选择此 Tab，左侧为吸嘴图形显示选项卡对应的吸嘴跳过要因。

安装头跳过要因选择此 Tab，左侧为安装头图形显示选项卡对应的安装头跳过要

因。
