1.2 操作数据
1.2.5 (A04) 机种生产参数
Note
机种生产参数若没有设定为“调整”, 将无法进行调整动作。
(A04_01)
传送带宽度
机种切换时设定传送带宽度为“不调整”或“调整”。
不调整 : 不调整传送带宽度。
调整 : 调整传送带宽度。
(A04_02)
线路板板 Y 位置安排 (arrange)
结合线路板程序设定是否将线路板搬送部向最合适的 Y 方向位置
移动。
机能选择
从以下选择“线路板 Y 位置安排 (arrange)”的“使用”或“不使用”。
不使用 : 不进行线路板的 Y 位置安排 (arrange)。
使用 : 进行线路板的 Y 位置安排 (arrange)。
指定方法
“线路板 Y 位置安排 (arrange)”设定为“使用”时 , 从以下选择。
位置指定 : 将线路板定位部的传送带 Y 位置移动
到指定场所。
基准传送带固定 : 线路板定位部被固定在基准位置。
位置［mm］
“指定方法”设定为“位置指定”时 , 设定线路板 Y 位置中央对装
置定位中心的偏离量。
3-330603-001
1.3 吸嘴配置数据
1.3 吸嘴配置数据
(B01_01)
安装头 1、2、3、4
吸嘴 1 ～ 12、ID 名称
是将吸嘴配置到安装头的指定位置 ( 吸嘴配置编号 ) 的数据。
3-340603-001
1.4 元件配置数据
1.4 元件配置数据
(C01) 送料器安装台 1、2、3、4、工作区域
设定在送料器安装台的 Fdr No. 搭载何种元件。可在送料器安装
台搭载带式送料器。

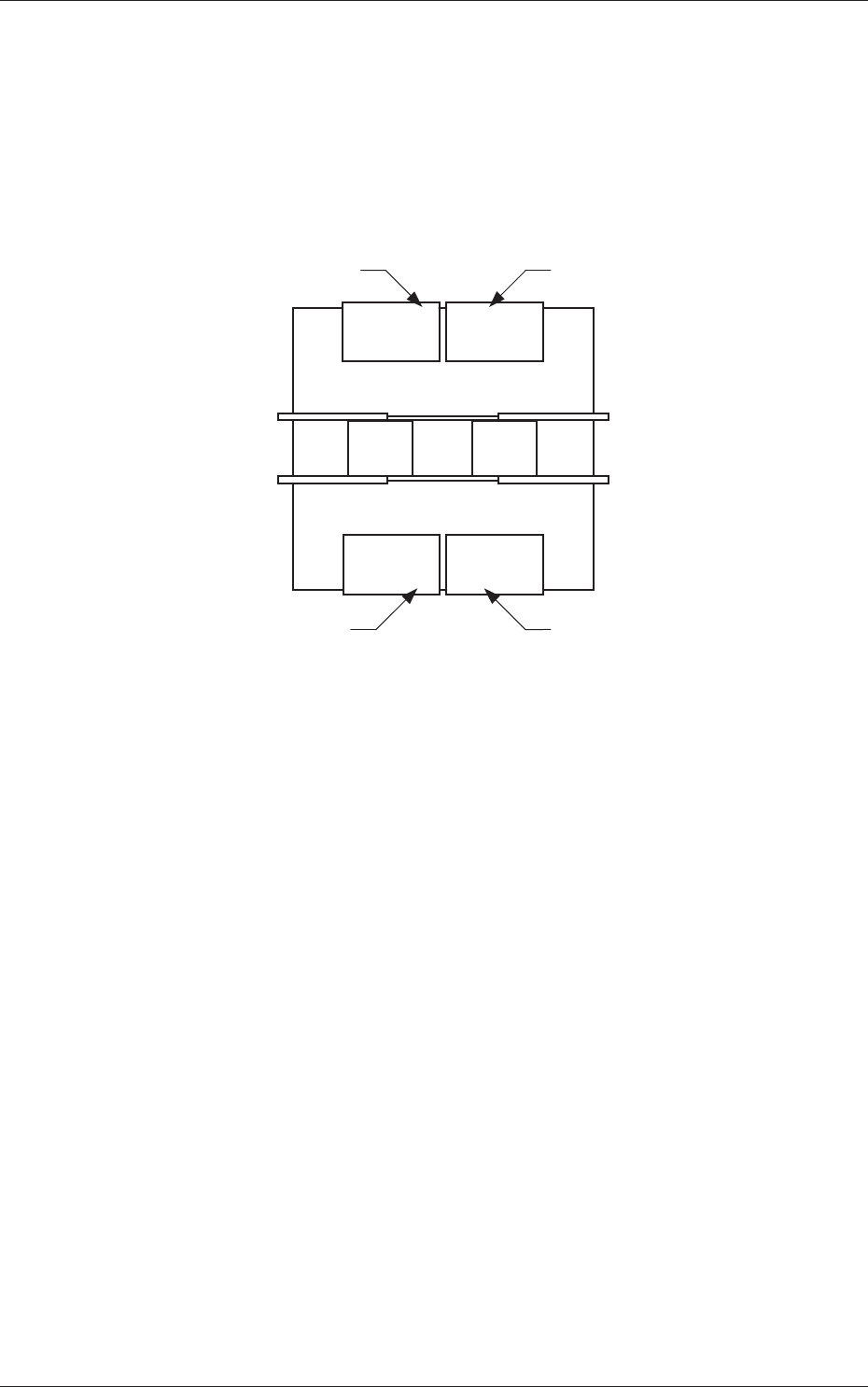

Fig.3C26 送料器安装台的位置关系
工作区域
临时保管数据的场所。是装置内不存在的临时保管用的虚拟的送
料器安装台 , 可用作因变换溢出的数据和线路板程序编制时的虚
拟存放处。
装置背面
装置正面
送料器安装台 1 送料器安装台 3
送料器安装台 2 送料器安装台 4
