6-770603-001
3.2 吸嘴类型数据

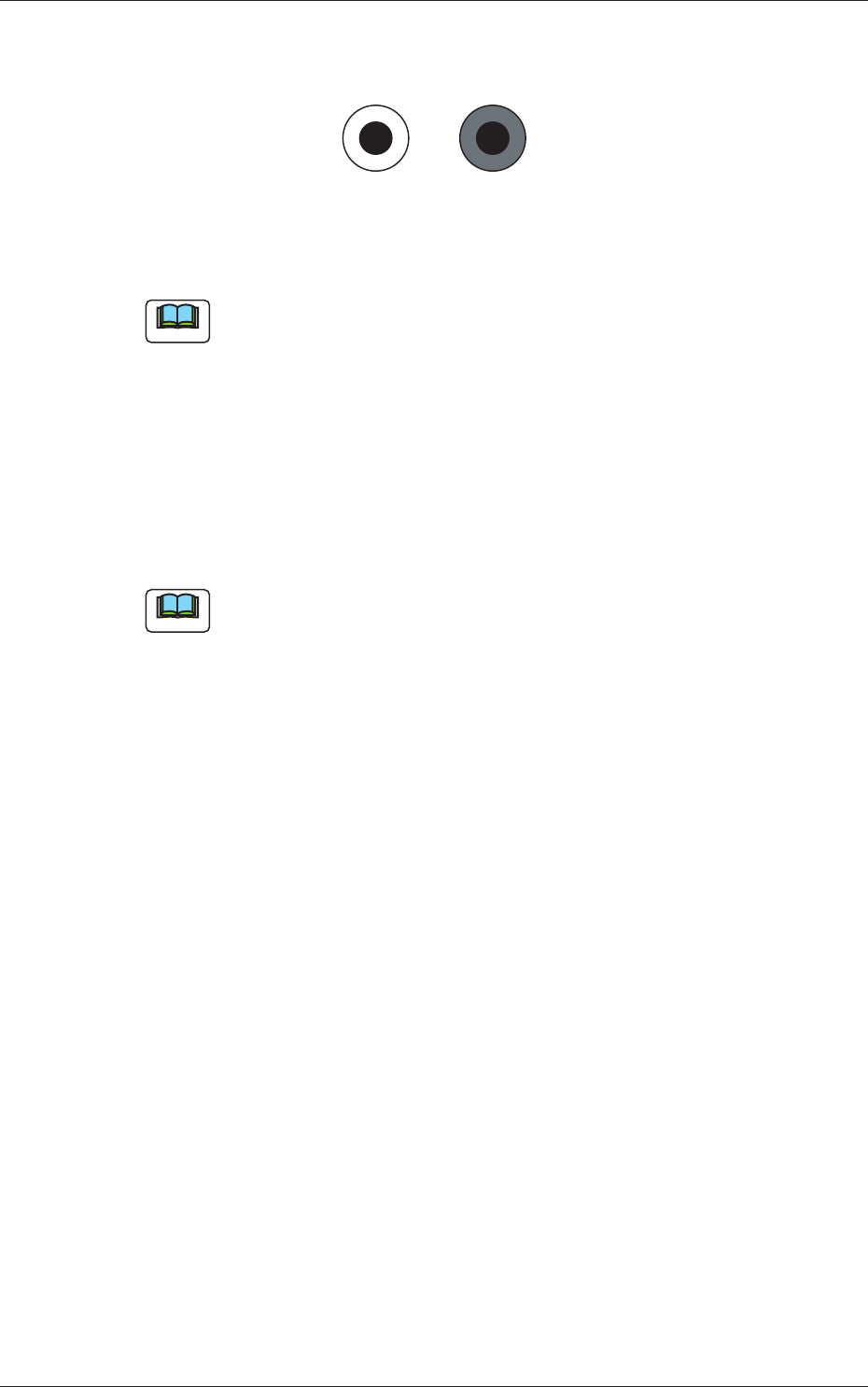

明暗极性
从以下选择反射照明中吸嘴顶端显示是明是暗。
明 暗
Fig. 3F67
Note
反射识别中的吸嘴记号处理所必要的数据。
照明方法
设定吸嘴对应的照明方法。
透过 : 只能在透过识别中使用。
反射 : 只能在反射识别中使用。
透过 / 反射 : 在透过识别、反射识别都能使用。
Note
在透过照明下，吸嘴顶端以外暗的吸嘴设定为“反射”。
在反射照明下，吸嘴顶端以外亮的吸嘴设定为“透过”。
6-780603-001
3.2 吸嘴类型数据

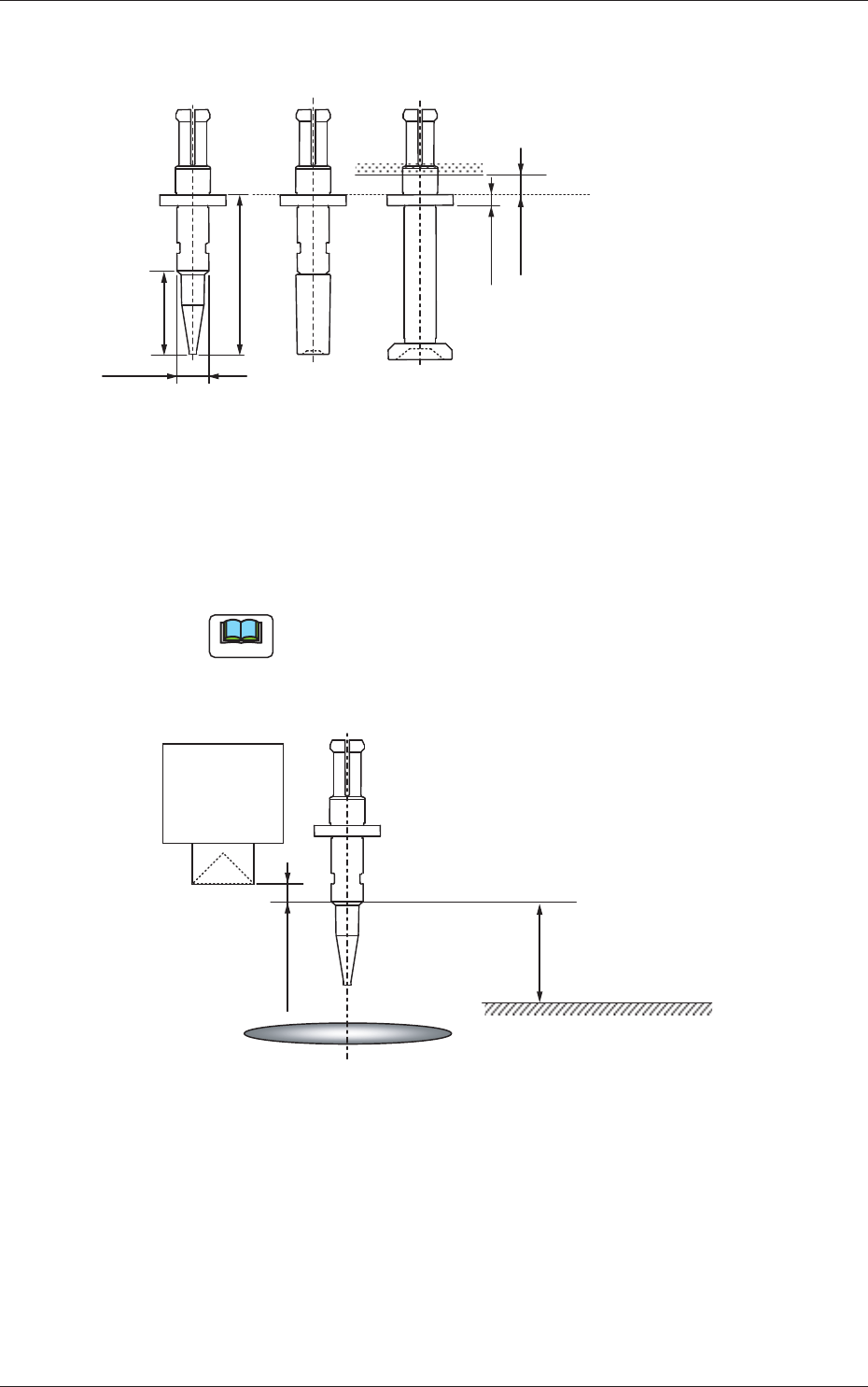

吸嘴识别
1.0 mm
2.0 mm
Fig. 3F68
照明指定
从以下选择吸嘴识别面的照明设定。
透过 反射 1( 环状 下 ) 反射 2( 同轴 ) 反射 3( 环状 上 )
Note
吸嘴识别时需要以下条件。
•
吸嘴高度方向为下图状态。
•
将识别对象吸嘴配置在照相机传感器的状态。
Fig. 3F69
外径［毫米］
设定吸嘴识别面的外径尺寸 ( 直径 )。
高度［毫米］
设定吸嘴识别面到吸嘴顶端的高度。
识别外形
吸嘴安装基准面
扩散板
识别高度
长度
照相机中心
线路板面
线传感器
泛光器
元件识别照相机焦距位置
1.0mm 以上
10.0mm
6-790603-001
3.2 吸嘴类型数据

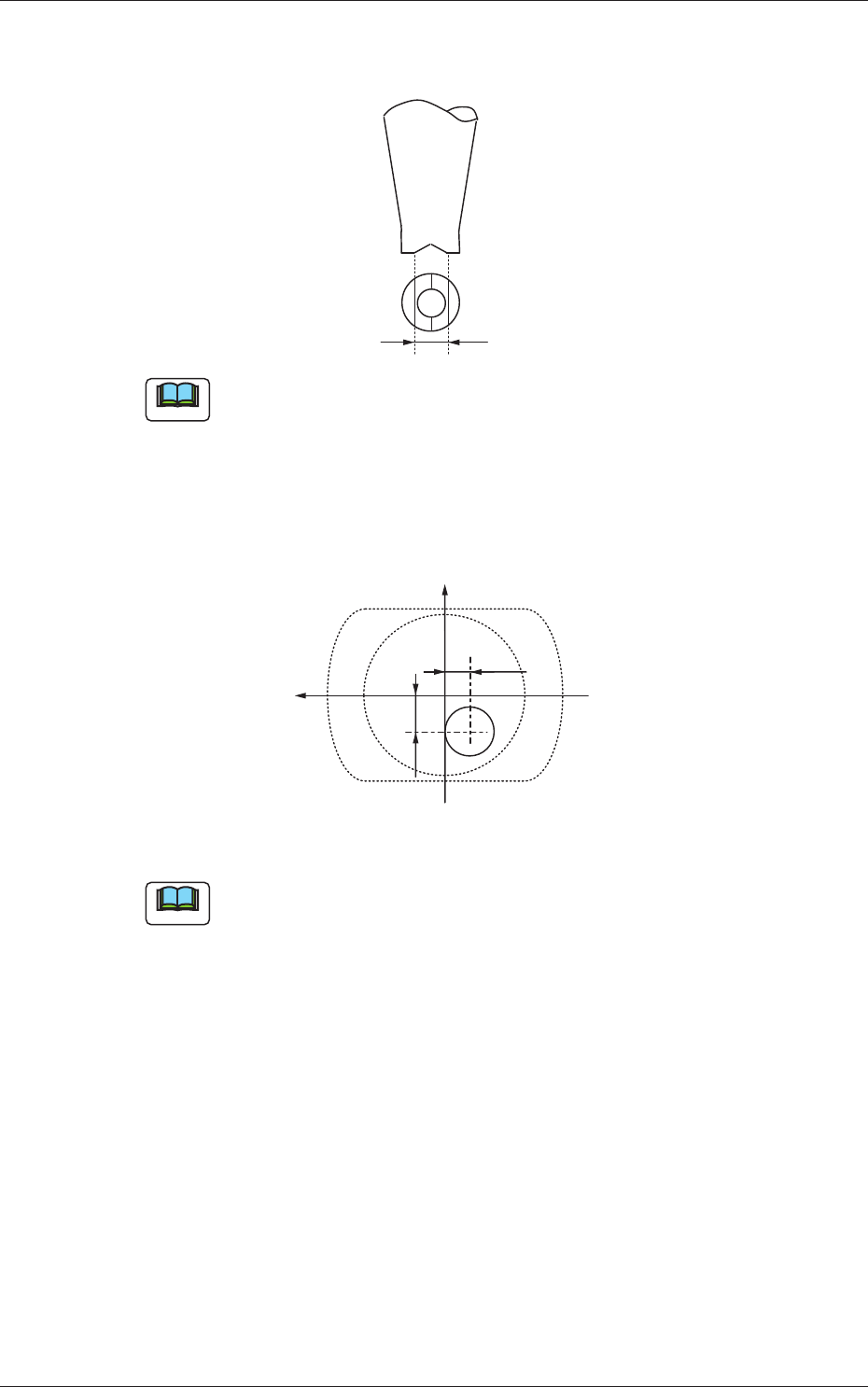

V 沟槽尺寸［毫米］
对应圆筒元件的带 V 沟槽的吸嘴时，设定 V 沟槽尺寸。
Note
无 V 沟槽吸嘴时，请设定为“00.00” ( 零 ) 。
偏心指定 X( 横 )、Y( 纵 )［毫米］
吸嘴顶端的中心相对吸嘴外形偏心时，从吸嘴上面 ( 夹板侧 ) 看
到的坐标系中，在 X、Y 方向分別设定该偏心值。
-Y1
+X
+Y
-X1
Fig.3F71
Note
请将标准吸嘴的全部数据值 (X, Y) 设定为 (0, 0)。
