4 - 14 0603 - 001 2.1 元件数据库的编辑界面 Reference 关于元件数据库项目的说明，请参照“GXH 系列元件数据库”章节。 Note 无法编辑本公司编制的标准元件数据库。请用别的名称保存后，进行编辑。

4-130612-002

2. 元件数据库的编辑

2.1 元件数据库的编辑界面

在“选择元件 ID”界面中，选择元件 ID，按 [ 打开 ] 按钮。显示“元

件数据库”编辑界面。

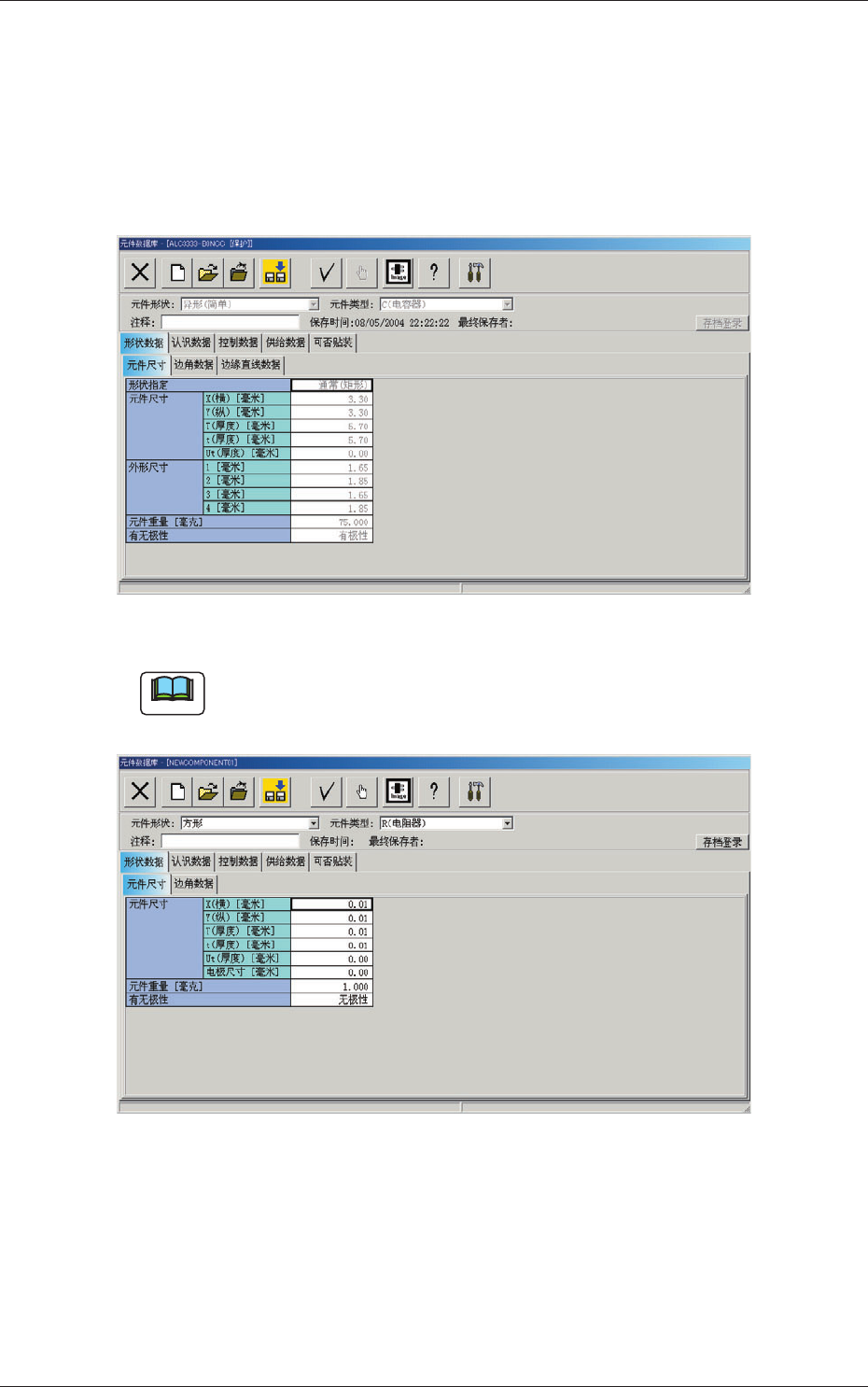

Fig.3D10 “元件数据库”编辑界面

Note

(a) 按 [ 新建 ] 图标，显示设有初期值的新界面。

(b) 根据选择的“元件形状”，显示不同界面。

Fig.3D11 “元件数据库”编辑界面 ( 新建 )

请编辑各选项卡的元件数据库。

2. 元件数据库的编辑

4-140603-001

2.1 元件数据库的编辑界面

Reference

关于元件数据库项目的说明，请参照“GXH 系列元件数据库”章节。

Note

无法编辑本公司编制的标准元件数据库。请用别的名称保存后，进行

编辑。

4-150612-002

2.2 元件 ID 的保存

说明如何保存新建或编辑后的元件 ID。

Note

保存元件 ID 时，关于数据检查的设定，请按元件数据库编辑界面的

( ) 图标，将保存前程序检查设定为 [ 使用 ]。

将数据检查设定为 [ 使用 ] 时，若数据出现异常，保存时便显示确认

界面。

(1) 按工具栏的“保存”图标。

: 保存

将编辑后的元件 ID 覆盖到原来元件 ID 时选择。

: 另存为

新建文件时和编辑后用新的元件 ID 保存时选择。

(2) 按 [ 保存 (S)] 图标，编辑界面中显示的元件数据库覆盖保存为

当前的元件 ID 名。

(3) 按 [ 另存为 ] 图标，显示以下“元件 ID 的保存”界面。

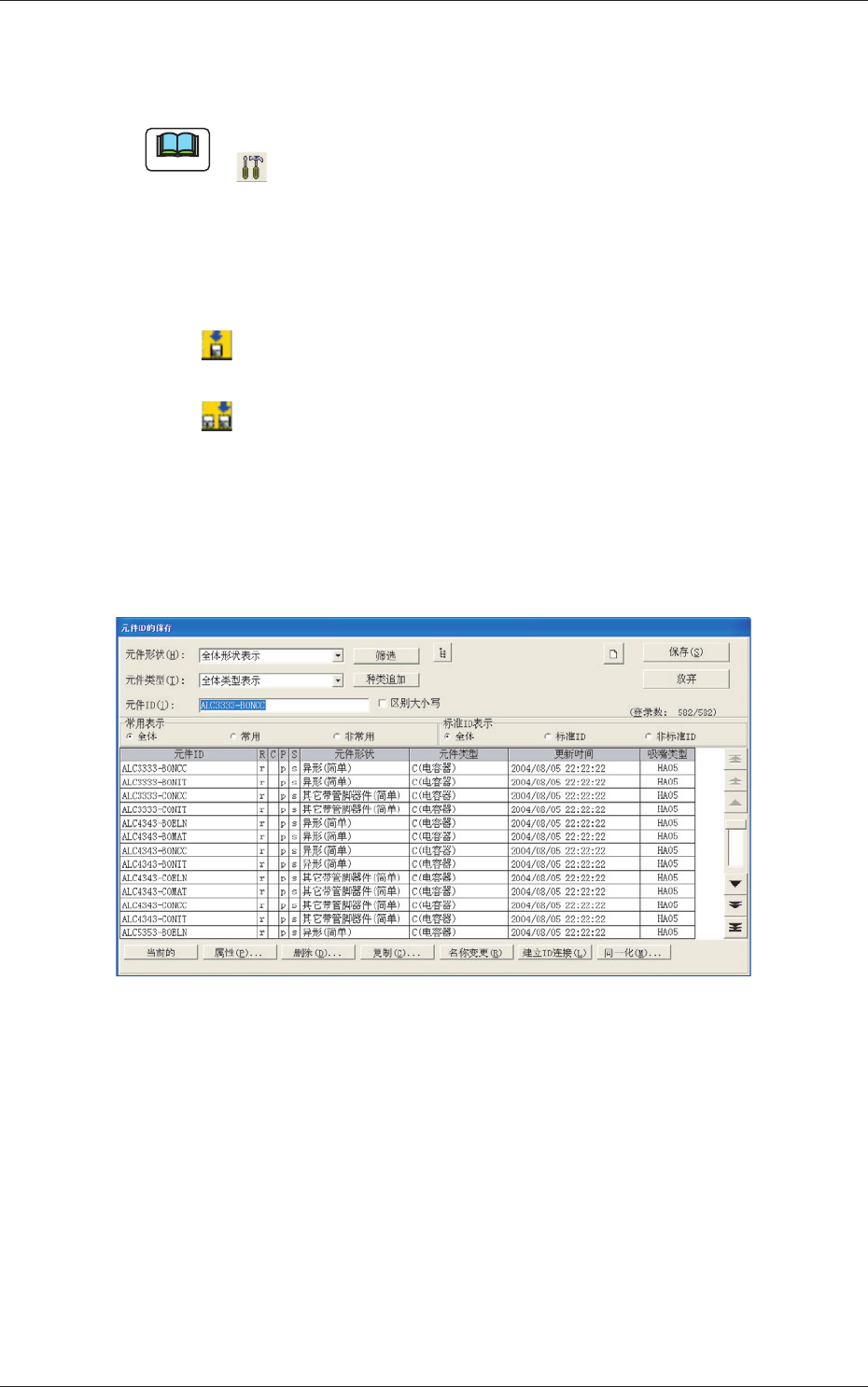

Fig.3D12 “元件 ID 的保存”界面
