3 - 49 0603 - 001 1.5 贴装数据 (D03_04) H 可以补正每个分割线路板的高度。 Note 步骤编号的最终行 , 在 C( 控制指令 ) 中设定 E, 因此即使设定 H 数据 也是无效的。 (D03_05) C 从以下选择控制指令。 Notice 若使用以下记载的控制指令以外的指令 , 该步骤为无效。 -( 连字号 ) : 作为元件贴装步骤使用。 S : 贴装步骤为无效。 C : 贴装步骤为无效。 只有在分配器…
3-480603-001
1.5 贴装数据
(D03_03)
Z［°］
设定各图形的角度数据。
请将基准线路板设定为 0
°
。

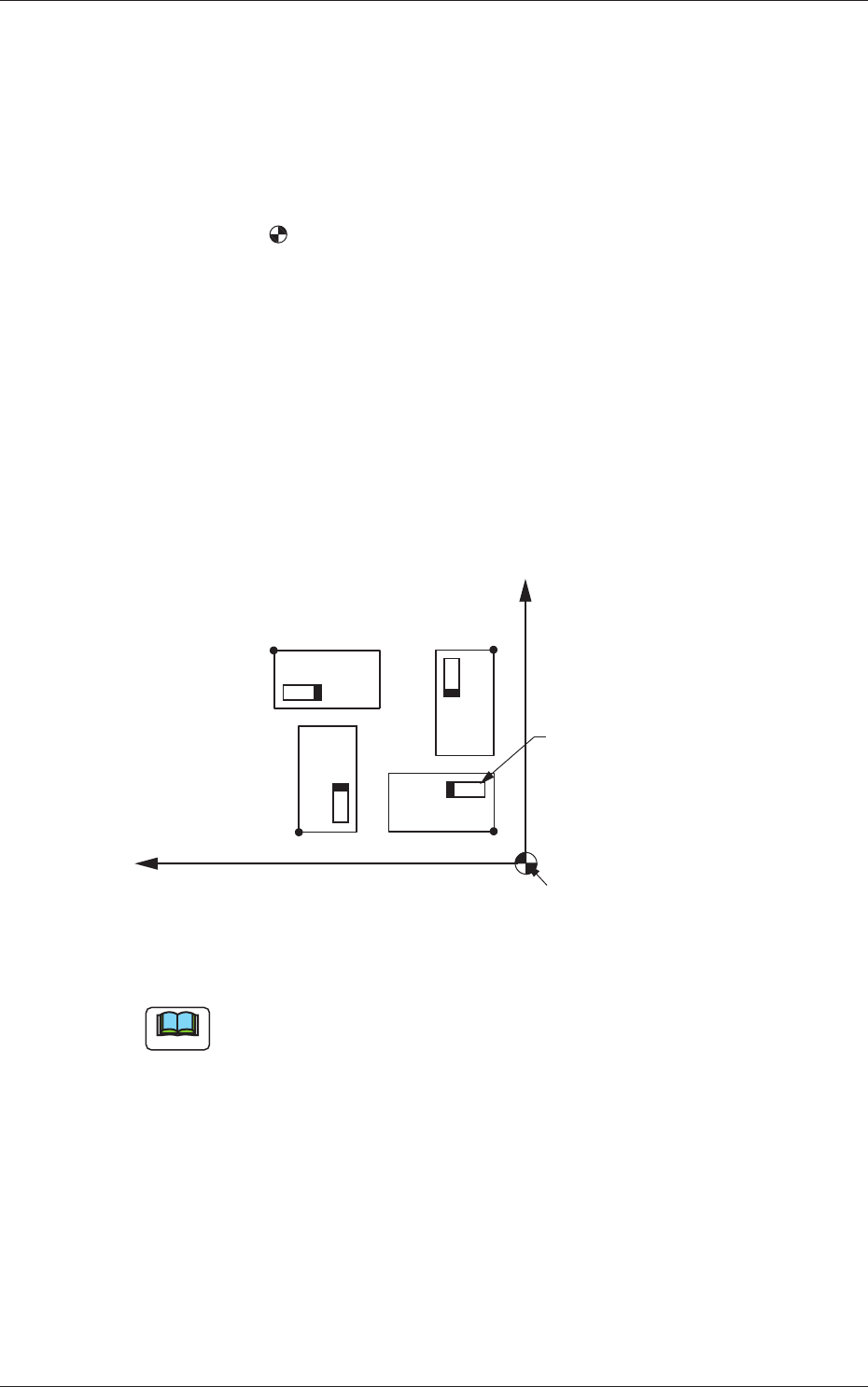

下图以图形 1 为基准。
N
0
: 的中心为贴装坐标基准
O
01
: 图形 1 的图形原点
O
02
: 图形 2 的图形原点
O
03
: 图形 3 的图形原点
O
04
: 图形 4 的图形原点
图形 1
: 0
°
图形 2: 90
°
图形 3: 180
°
图形 4: 270
°
X
O03
O02
O01
O04
Y
Fig.3C35 重复图形示例
Note
请务必以 90°为单位输入数值。输入其他数值 , 会发生异常。
图形 1
图形 3
图形 4
图形 2
元件
贴装坐标基准 (No)
3-490603-001
1.5 贴装数据
(D03_04)
H
可以补正每个分割线路板的高度。
Note
步骤编号的最终行 , 在 C( 控制指令 ) 中设定 E, 因此即使设定 H 数据
也是无效的。
(D03_05)
C
从以下选择控制指令。
Notice
若使用以下记载的控制指令以外的指令 , 该步骤为无效。
-( 连字号 ) : 作为元件贴装步骤使用。
S : 贴装步骤为无效。
C : 贴装步骤为无效。
只有在分配器上此步骤才有效。
D : 作为元件贴装步骤使用。
但在分配器上此步骤无效。
E : 不编写贴装数据 (O) 时 , 表示贴装数据 (P) 的
步骤终止。
Note
请在步骤编号的最终行确认各数据“X、Y、Z”是否全部设定为“0( 零 )”,
并设定“E”。
(D03_06)
注释
设定每步骤编号的注释。
可使用的字符有半角英文 / 数字及符号。
最多可设定 32 个字符。
Note
不影响生产运行。
3-500612-002
2. 线路板程序的编辑
2. 线路板程序的编辑
2.1 “线路板程序”界面
按主菜单栏的 [ 编辑 ] 按钮 , 显示“数据编辑”菜单栏和作为初始化
显示界面的“线路板程序”界面。
［1］
［2］
［3］
［4］
［5］
［6］
Fig.3C36 “线路板程序”界面
[1] 机种一览
一览显示注册的机种 ( 线路板程序 )。
[2] [ 编辑 ] 按钮
显示选中机种 ( 线路板程序 ) 的编辑界面。
[3] [ 新建 ] 按钮
显示新建的线路板程序编辑界面。
[4] [ 删除 ] 按钮
删除选中的机种 ( 线路板程序 )。
