3-62
Tg1315-ID-PM
0603-001
3. 线路板程序编制示例
3. 线路板程序编制示例
说明以下各种线路板程序的编制示例。
Notice
编制示例以贴装坐标基准“右前”的情况为基本进行说明。请结合各
系统的贴装坐标基准编制线路板程序。
•
单个图形 ( 有线路板全体识别 )
•
重复图形 ( 有分割线路板识别 )
•
异机种混载重复图形
•
极坐标变换机能数据
•
按块排序对应贴装数据
Note
记载在“基本数据”中的符号
○ : 请参照线路板程序数据的说明编写正确的数据。
×: 请参照线路板程序数据的说明设定“不使用相应功能”。
3-63
Tg1315-ID-PM
0603-001
3.1 单个图形 ( 有线路板全体识别 )
3.1 单个图形 ( 有线路板全体识别 )

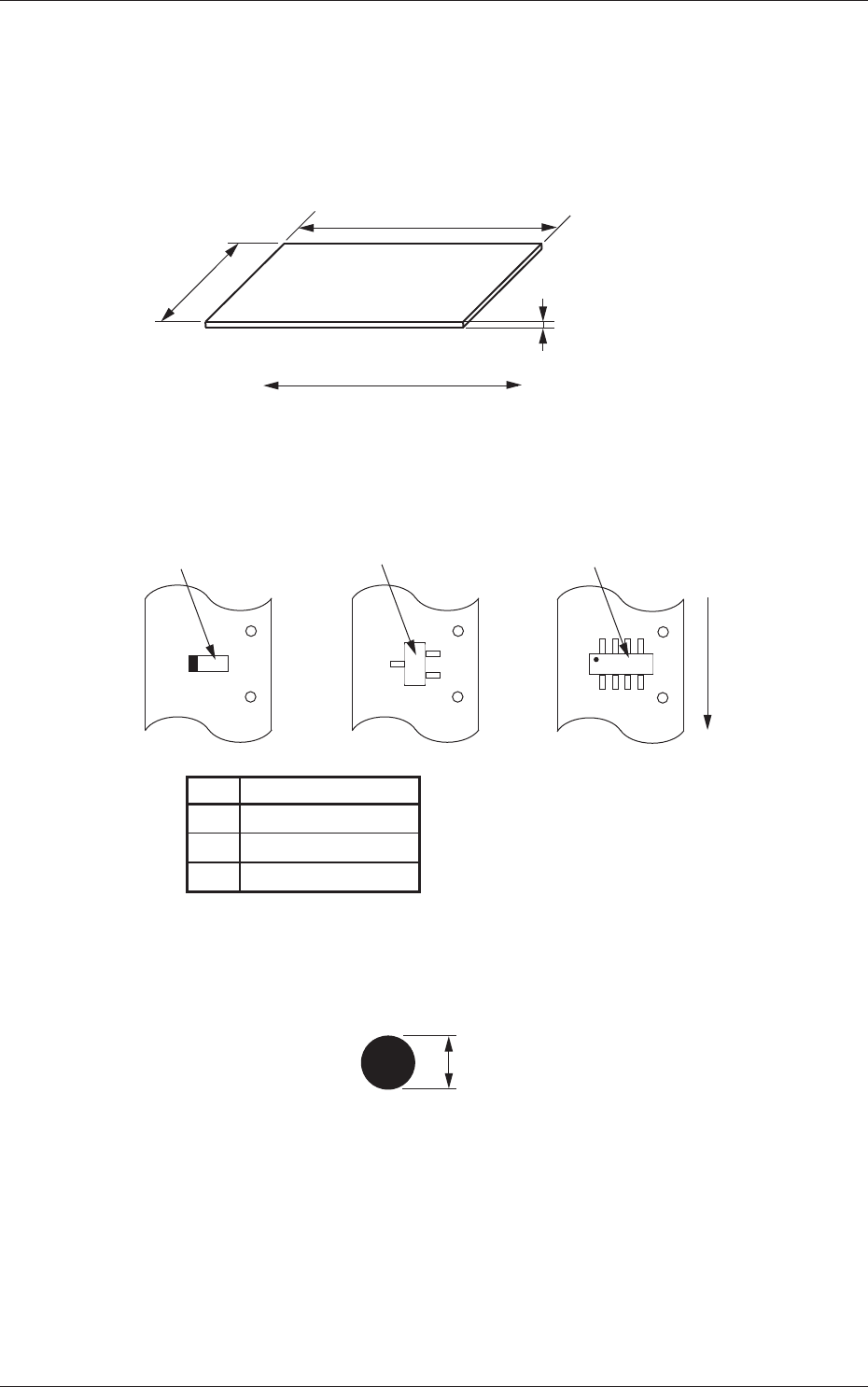

(1) 线路板程序的编制信息
•
线路板尺寸
250 mm
1.6 mm
330 mm
Fig.3C45
•
元件包装和元件 ID
[3]
[2]
[1]
No.
元件 ID
[1]
TANA3216C0HIT
[2]
TR2012-3B0HIT-L2
[3]
SOP008-B02SAN32E
Fig.3C46
•
线路板识别标记
1.0 mm
Fig.3C47
线路板
线路板流动方向
元
件
传
送
方
向
3-64
Tg1315-ID-PM
0603-001
3.1 单个图形 ( 有线路板全体识别 )
•

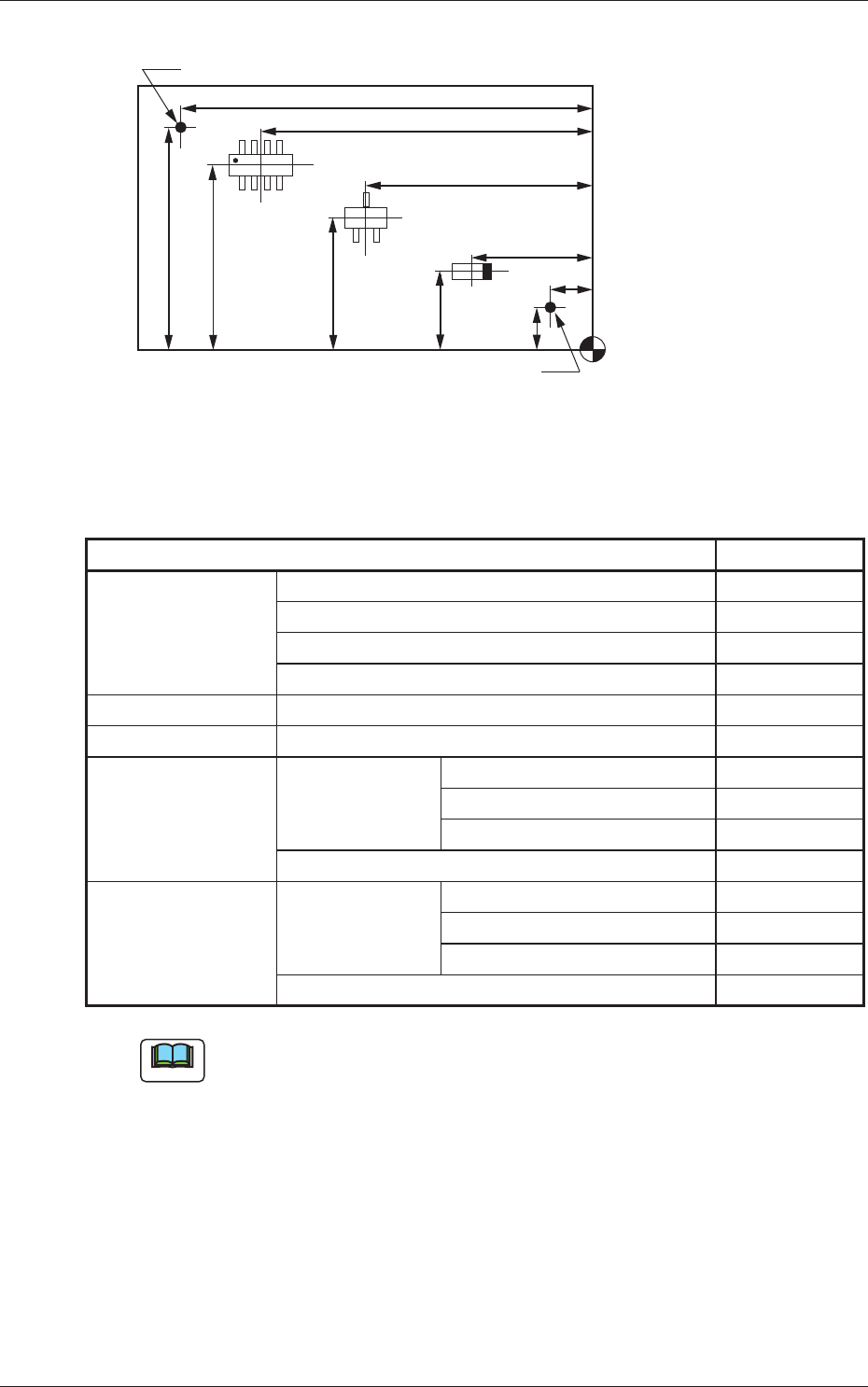

贴装坐标、贴装角度和识别标记坐标
X3
Y3
X2
Y2
X1
FX1
Y1
FY1
FY2
FX2
Fig.3C48
•
基本数据一览
Table 3C6
线路板程序 基本数据
操作数据 线路板数据 ○
线路板识别数据 ○
线路板识别标记数据 ○
机种生产参数 Note (a)
吸嘴配置数据 安装头 1 ～ 4 ○
元件配置数据 送料器安装台 1 ～ 4 ○
贴装数据 U1
贴装数据 (P) 贴装数据 (P) ○
单元控制 Note (b)
分割线路板识别 ×
贴装数据 (O) ×
贴装数据 Un
贴装数据 (P) 贴装数据 (P) ×
单元控制 ×
分割线路板识别 ×
贴装数据 (O) ×
Note
(a) 自动调整传送带宽度时，编写此数据。
(b) 请根据情况使用。
线路板识别标记
线路板识别标记
贴装坐标基准
