3-380603-001
1.5 贴装数据
1.5 贴装数据
1.5.1 (D01) 贴装数据 Un
(D01_01)
贴装数据单元指定
设定一个线路板程序内的贴装数据组。
U01 : 第一个贴装数据组
U02 : 第二个贴装数据组
↓
Un
: 最多能设定 99 个贴装数据组。
U02
U01

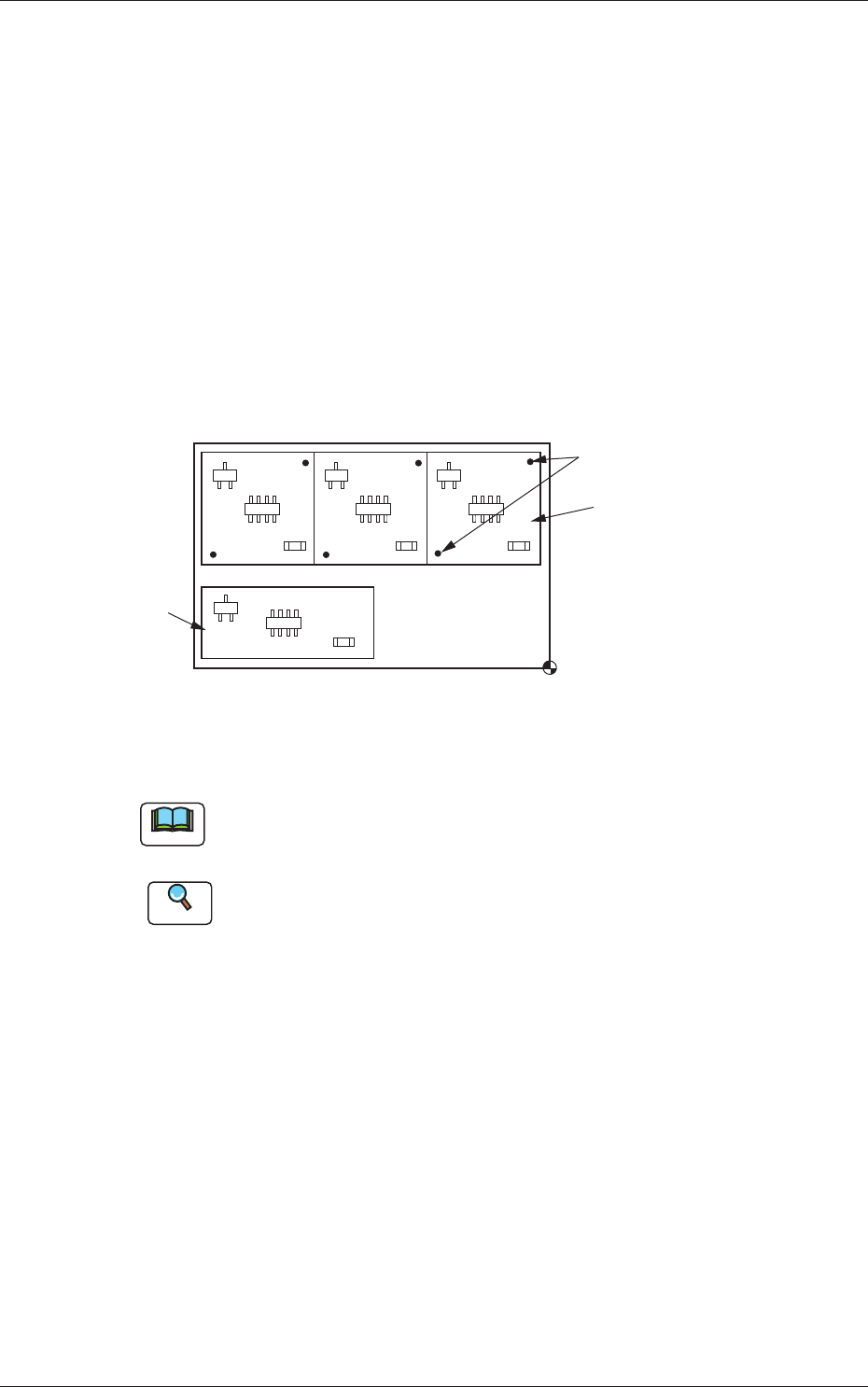

Fig.3C28 贴装数据示例
Note
(a) 通常使用 U01。
(b) 操作数据及元件配置数据可通用。
Reference
详细内容请参照“3. 线路板程序编制示例”章节。
线路板识别标记
贴装坐标基准
3-390603-001
1.5 贴装数据
1.5.2 (D02) 贴装数据 (P 数据 )
(D02_01)
单元控制
从以下选择贴装数据 (U01, U02......Un) 的使用。
通常请选择“贴装”。
贴装 : 贴装数据单元的贴装数据为有效。
跳过 : 贴装数据单元的贴装数据为无效。
(D02_02)
贴装补正值
补正值 X、补正值 Y［mm］
设定贴装数据 (P) 所有贴装坐标“X、Y”和分割线路板识别坐标
及各个线路板识别坐标的补正值。
Note
(a) 通常使用零。
(b) 请注意该补正值不影响“A02_04 全体识别坐标”的坐标“X、
Y”。
补正值［°］
设定对贴装数据 (P) 所有贴装角度“Z”的补正值。
Note
通常使用零。
补正值 H［mm］
设定对贴装数据 (P) 所有贴装高度“H”的补正值。
Note
通常使用零。
3-400603-001
1.5 贴装数据
(D02_03)
分割线路板识别
设定分割线路板识别机能。
不识别 : 不使用分割线路板识别机能。
识别 : 使用分割线路板识别机能 (2 点识别 )。
Y
1
X
2
Y
2
X
1
Fig.3C29 分割线路板识别示例
识别坐标 X1、识别坐标 Y1［mm］
以图形原点为基准 , 设定第 1 点的分割线路板识别坐标“X1”和
“Y1”。
识别坐标 X2、识别坐标 Y2［mm］
以图形原点为基准 , 设定第 2 点分割线路板识别坐标“X2”和“Y2”。
识别标记 FM1、识别标记 FM2
设定第 1 点分割线路板识别标记编号 FM1 和第 2 点标记编号 FM2。
请从设定在操作数据的线路板识别标记数据里的标记编号中进行
选择。
第 2 点的线路板识别标记
第 1 点的线路板识别标记
贴装坐标基准
图形原点
