操作篇
电子零件贴装机 SI-G200MK7 系列
1-51
2.4.3 轨道宽度调整
［操作功能］
依照机种资料的基板尺寸自动调整轨道宽度。
依顺序点击 自动生产 菜单→ 机种切换 标签,会出现以下的画面。
图
2.4.3-1 自动生产－ 机种切换
点击 轨道宽度调整 键， 会出现以下的对话框。
图
2.4.3-2 轨道宽度调整
在 轨道宽度 文本框中， 表示现行机种的轨道宽度。
电源开启后不执行轨道宽度调整的原点回复时，确认在SI-G200MK7 内部无基板后，点击 CV原点复原 后按操作
面板的 OK 键， 执行轨道宽度调整的原点复原。
依机种资料的基板尺寸自动调整轨道宽度时，点击 移动开始 后按操作面板的 START 键，执行自动调整轨道宽
度点击 结束 键，对话框消失。
变更轨道宽度时，点击 自动生产 菜单→ 动作设定 → 基板搬送 框的 调整 键。 轨道宽度调整 对话框
会出现
绝对坐标移动 相对坐标移动 微调动作移动 的轨道宽度变更方法。详细请参照“ 2 . 2 . 2 基板搬送设
定( 1 ) 轨道宽度的调整”。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-52
2.4.4 输送带操作
［操作功能］
执行机种切换时的基板搬入· 搬出操作。与 手动操作 菜单的 基板搬送 内容相同。
［操作顺序］
依顺序点击 自动生产 菜单 → 机种切换 标签， 会出现以下的画面。
图
2.4.4-1 自动生产－ 机种切换
点击 输送带操作 键。画面由 手动操作 变为 基板操作 。
图
2.4.4-2 输送带操作
有关输送带操作请参照[ 4 . 2 基板搬送操作]。
注意:
操作篇
电子零件贴装机 SI-G200MK7 系列
1-53
2.4.5 装着贴装头的操作
（1）贴装头移动
［操作功能］
在机种切换时操作装着贴装头 ，移动至左边或右边的贴装头待机位置。根据贴装头的操作， 动作的贴装头转
为操作侧的贴装头。另外进行操作时， 相反侧的贴装头将进行退避动作。
［操作顺序］

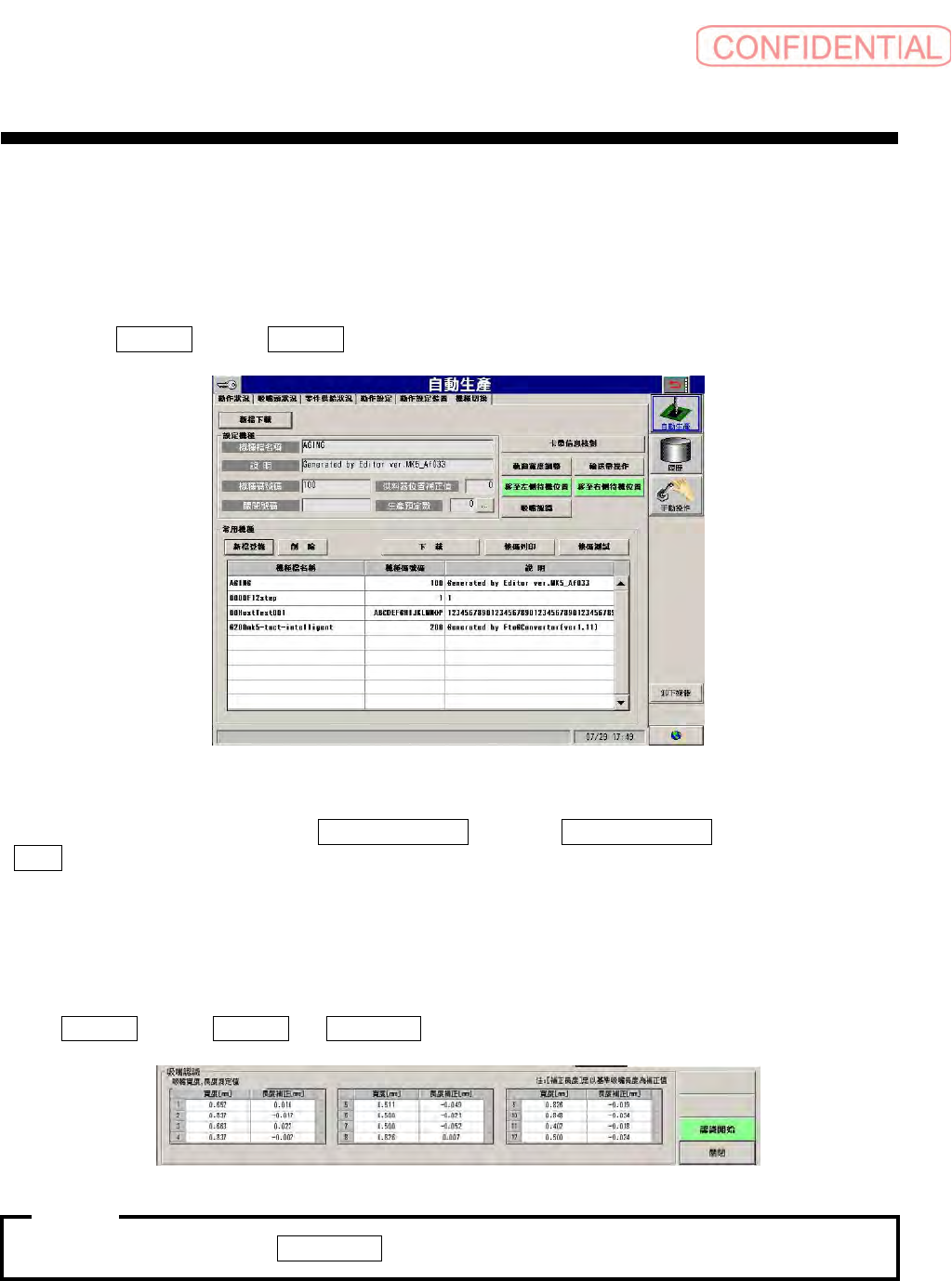

依顺序点击 自动生产 菜单→ 机种切换 标签， 会出现以下的画面。
图
2.4.5-1 自动生产－ 机种切换
装着贴装头移动至待机位置时， 点击 移至左侧待机位置 单选键或 移至右侧待机位置 单选键。按操作面板的
START 键， 开始移动至待机位置。
（2）吸嘴识别
［操作功能］
交换贴装头的吸嘴后， 须以相机识别测定安装于贴装头的吸嘴的长度及宽度， 须先使机器识别吸嘴。
［操作顺序］
点击 自动生产 画面→ 机种切换 的 贴装头操作 键，会出现以下的贴装头操作对话框。
图
2.4.5-4 吸嘴头操作
在此对话框表示之前， 会表示出先前相机认识测定的吸嘴尺寸， 此尺寸未必与实际安装吸嘴的尺寸一致。
原点回复未结束时， 无法点击 贴装头操作 键。
注意:
