操作篇
电子零件贴装机 SI-G200MK7 系列
1-187
1.3.3 Pick Up
Pick Up 表示吸着补正数据。吸着补正数据收集了吸嘴从零件供料器吸着零件时所需要的数据。

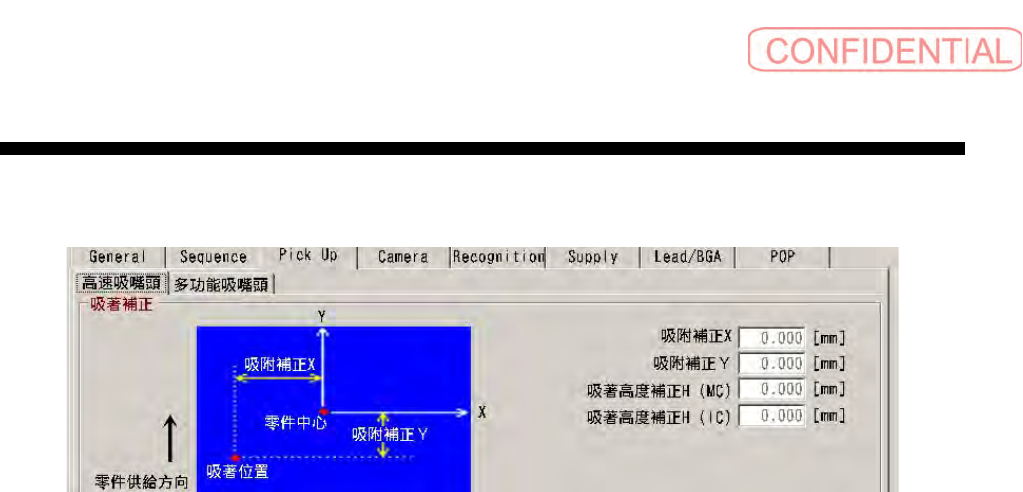

图 1.3.3-1 Pick Up 画面 (高速贴装头)
(1) 贴装头类型
复数个类型的贴装头可使用时，选择设定零件信息对象的贴装头信息。不显示不能够选择的贴装头。
(2) 吸着补正 XY
欲吸着的位置为零件中心以外时，输入由零件中心偏移吸着位置的XY方向的补正量。
X 为右方向+ 、左方向－ 。Y 为上方向+ 、下方向－
单位：mm
设定范围：-999.999～999.999
(3) 吸着高度补正 H（MC）
输入机械供料器用的吸着位置的高度方向的补正值。上方向为正方向，下方向为负方向。
单位：mm
设定范围：-999.999～999.999
(4) 吸着高度补正 H（IC）
输入智能供料器用的吸着位置的高度方向的补正值。上方向为正方向，下方向为负方向。
单位：
mm
设定范围：-999.999～999.999
操作篇
电子零件贴装机 SI-G200MK7 系列
1-188
1.3.4 Camera
Camera 表示相机数据以及吸着确认方活 。
1.3.4.1 高速贴装头

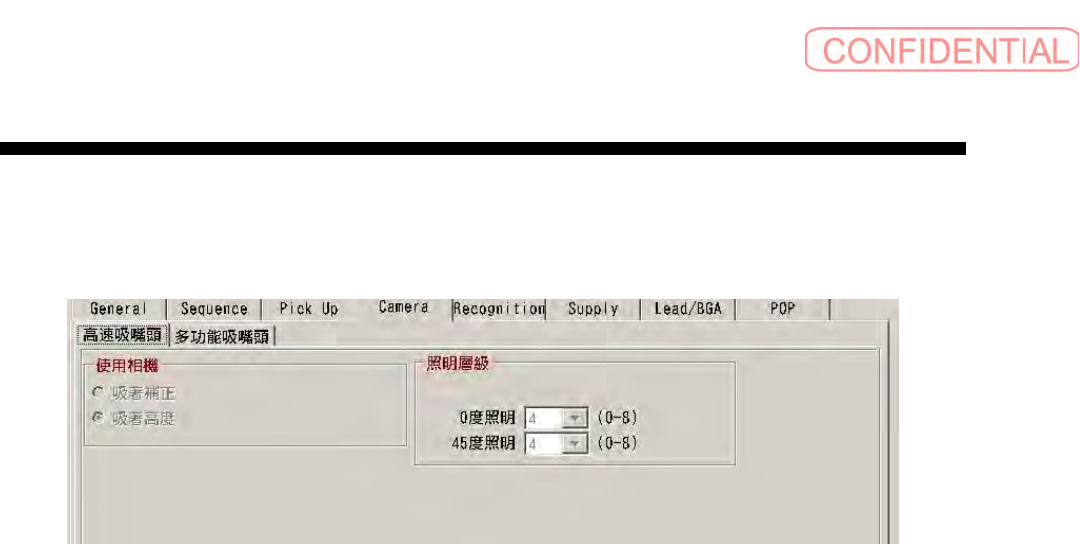

图 1.3.4-1 Camera 画面 (高速贴装头)
(1) 贴装头类型标签
复数个类型的贴装头可使用时，选择设定零件信息对象的贴装头信息。不显示不能够选择的贴装头。
(2) 使用相机
执行移动·固定相机的选择。
(3) 照明方式
选择照明的亮度方式。此设定按 相機 (相机)标签里被选择的使用相机来判断是固定相机照明还是零件相机照
明。
装在零件的贴装贴装头里的零件相机因机器类型而不同。
[使用相机是移动相机的场合]
0 度照明：零件反射照明
45 度照明：45 度照明
[使用相机是固定相机的场合]
上层照明:上层的照明
中层照明: 中层的照明
下层照明: 下层的照明
[用透射照明识别的场合]
透射照明
设定范围：0～8※
※ 不能把全部的亮度方式设定为 0。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-189
1.3.4.2 多功能贴装头

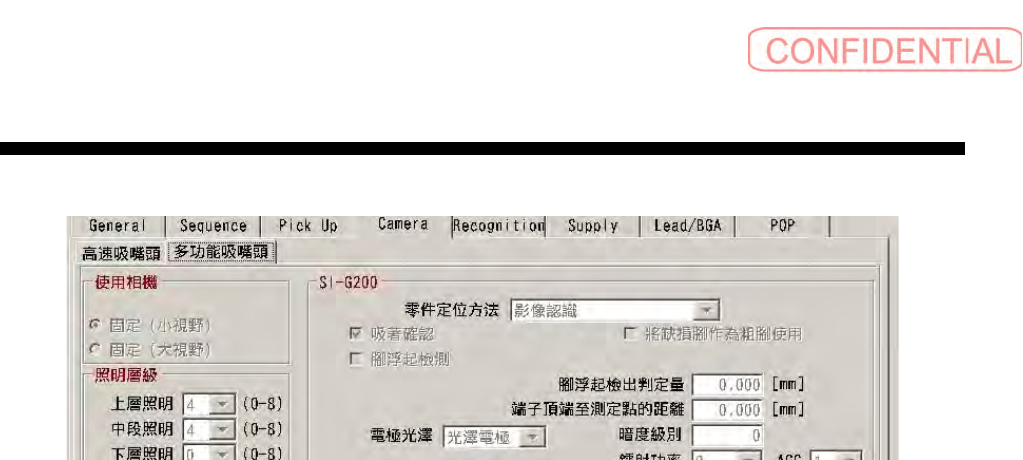

图 1.3.4-2 Camera 画面 (多功能贴装头)
(1) 贴装头类型标签
复数个类型的贴装头可使用时，选择设定零件信息对象的贴装头信息。不显示不能够选择的贴装头。
(2) 使用相机
执行移动·固定相机的选择。
固定（大视野）：大视野的固定相机
固定（小视野）：小视野的固定相机
(3) 照明方式
选择照明的亮度方式。
[使用相机是固定相机的场合]
上层照明:上层的照明
中层照明: 中层的照明
下层照明: 下层的照明
设定范围：0～8※
※ 不能把全部的亮度方式设定为 0。
(4) 零件定位方法
选择零件中心方法。
影像识别: 根据影像识别确定中心
确认吸嘴中心: 根据确认吸嘴确定中心
治具中心: 根据治具确定中心
(5) 吸着确认
进行未吸着确认时指定，不进行未吸着确认时不指定。
(6) 焊脚浮起检出
执行焊脚浮起检出时指定，不执行焊脚浮起检出时不指定。
(7) 焊脚浮起检出判定量
输入焊脚浮起检出的判断标准值。仅在焊脚浮起检出被指定时才有效
