调试篇 1. 安装 电子零件装着机 SI-G200MK7 (CS) 1-3 1.2 内容确认 [ 作业功能 ] 发货时被包装物品的数量要在到达 时确认，卸下输送用缓冲 材等。 通常，以下物品被打包、发货。 (1) SI-G200MK7 本体 (2) 附属品及选配零 件 附属品及选配零件内容 及数量，根据 SI-G200MK7 交货规格而异。订购 SI-G200MK7 时， 请以签订的交货规格书 进行确认。 [ 作业顺序 ] 1. 开包时…
调试篇
1. 安装
1-2
电子零件装着机
SI-G200MK7 (CS)
如图所示，在机器下插入手动升降机或叉车的叉子，使用叉子的突出部分的顶端提升机器。
610
700
300
ঝᄤ
ঝᄤ乊ッ
调试篇
1. 安装
电子零件装着机 SI-G200MK7 (CS)
1-3
1.2 内容确认
[ 作业功能 ]
发货时被包装物品的数量要在到达时确认，卸下输送用缓冲材等。
通常，以下物品被打包、发货。
(1) SI-G200MK7
本体
(2) 附属品及选配零件
附属品及选配零件内容及数量，根据
SI-G200MK7
交货规格而异。订购
SI-G200MK7
时，
请以签订的交货规格书进行确认。
[ 作业顺序 ]
1.
开包时，确认 SI-G200MK7 的同时，请确认被发货、打包的物品的数量。若有不足，请马
上与采购方联系。
2. 请将保护 SI-G200MK7 各外壳的薄板，和 SI-G200MK7 内部的缓冲材，全部卸掉。
用
4 个六角有孔螺栓 M4 × 6 安装信号灯。
安装信号灯时，请注意不要将脚线损坏。
注意 :
警告 :
!
输送时
信号灯
脚线
信号灯
六角有孔螺栓
调试篇
1. 安装
1-4
电子零件装着机
SI-G200MK7 (CS)

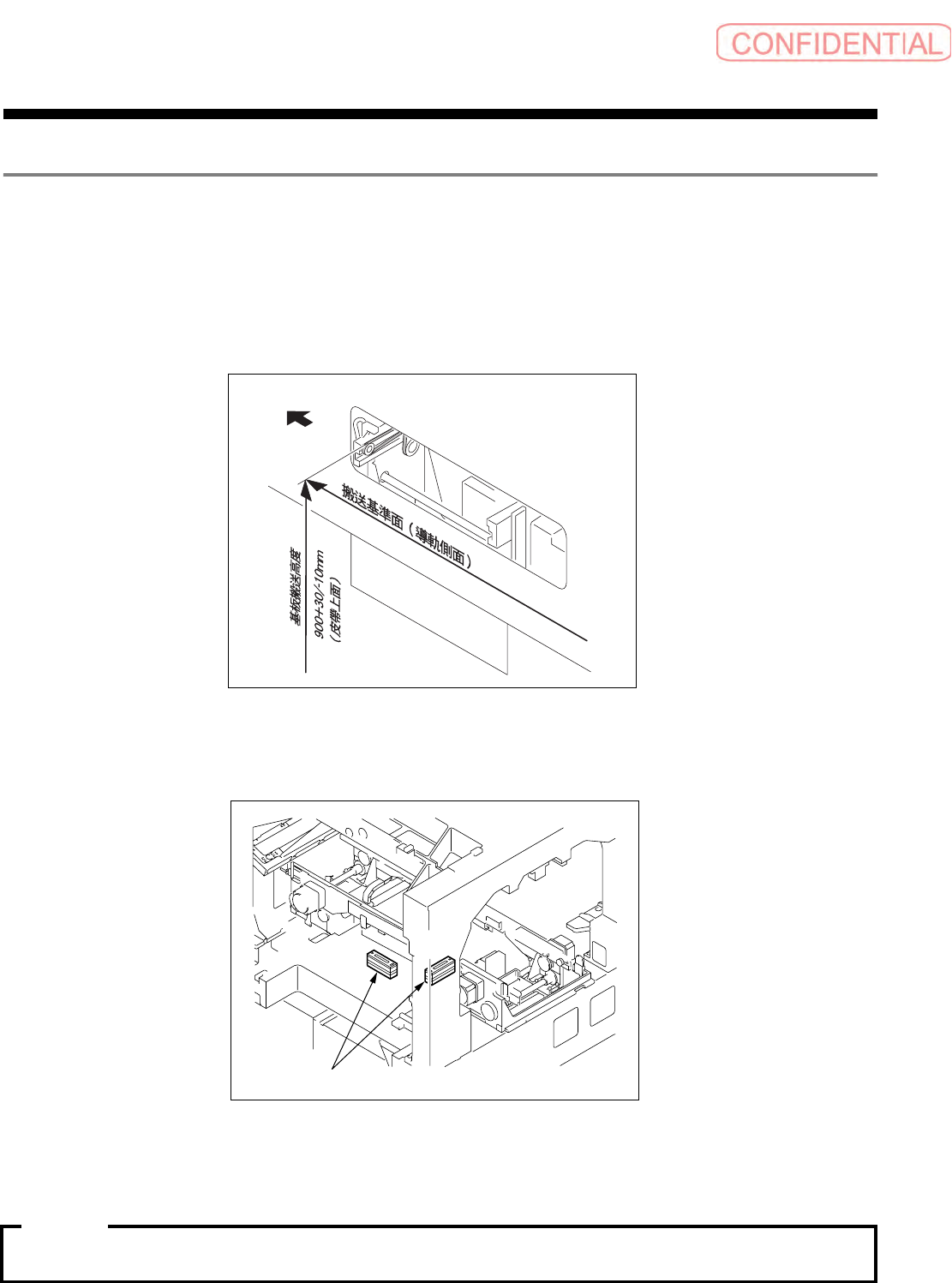

1.3 SI-G200MK7 的设置
(1) 基板搬送面和搬送高度的调整
[ 调整功能 ]
按照调试的实装系统线的基板搬送规格，调整 SI-G200MK7 基板搬送面和搬送高度。
SI-G200MK7 单体的基板搬送规格如下。
(1) 搬送基准面：SI-G200MK7 正侧面的轨道上面
(2) 基板搬送高度：900+30/-10mm
[
调整顺序 ]
1. 基框上面 X 方向和 Y 方向各放一个水准器。
2. 为了与 SI-G200MK7 前工程和后工程的机器的基板搬送高度相吻合，用扳手旋转 SI-
G200MK7
下面 4 个脚部六角螺母，调整基板搬送高度。向左旋转 SI-G200MK7 上升，向
右旋转
SI-G200MK7 下降。
脚高度调整用六角螺母的
2
面宽度是
46mm
。
前面
水准器
注意 :
