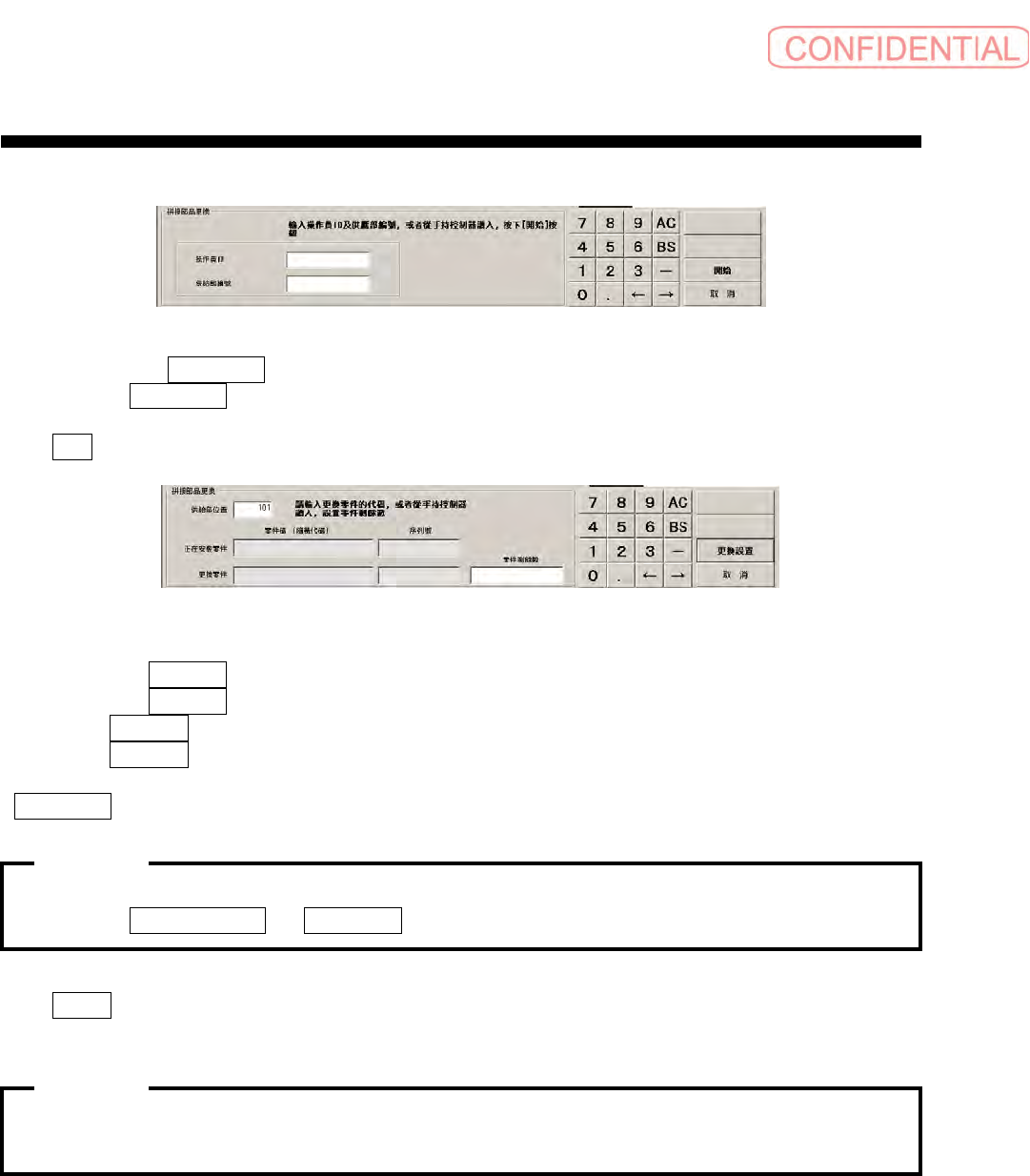

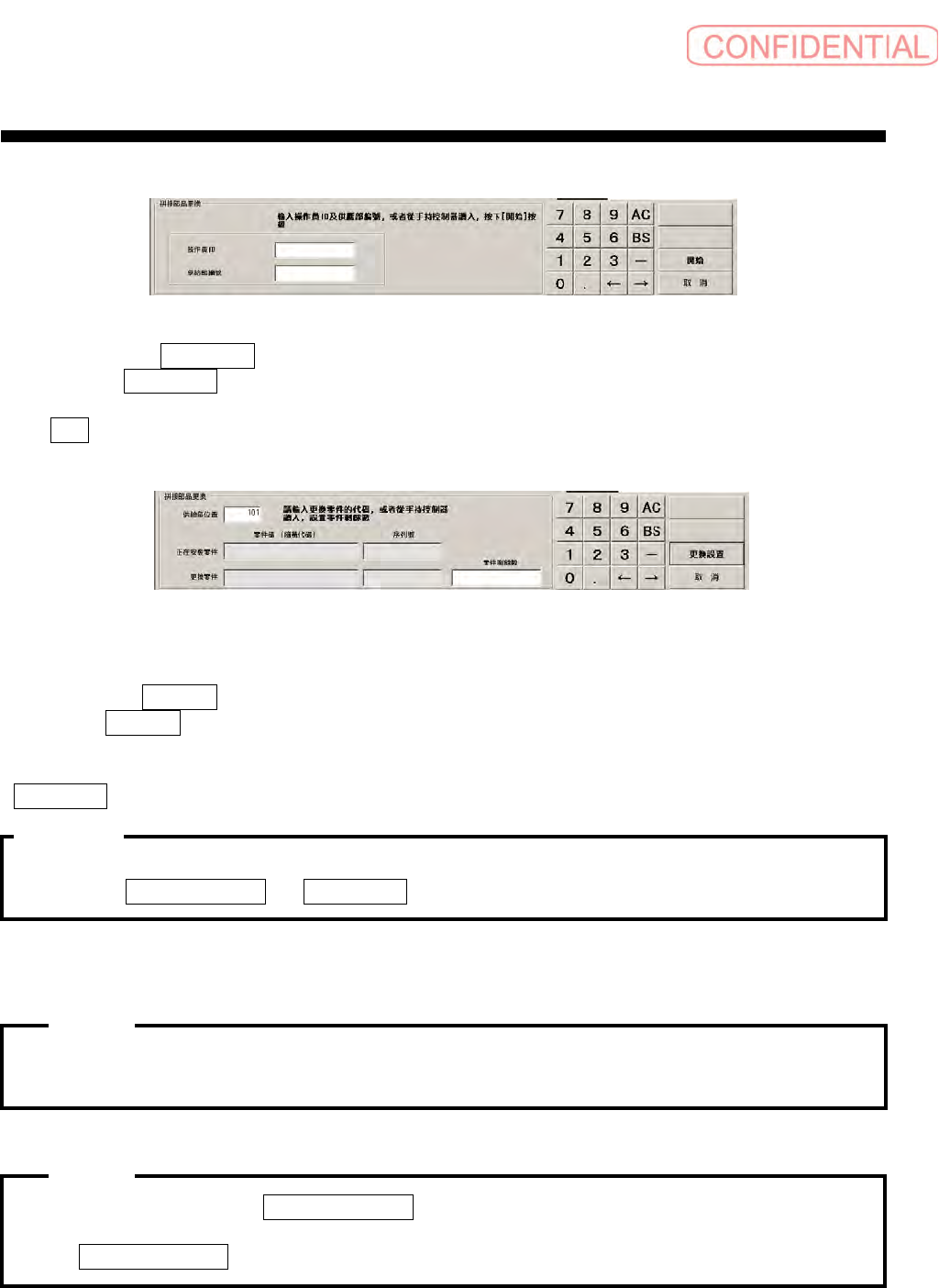

操作篇
电子零件贴装机 SI-G200MK7 系列
1-70
（4）零件交换条形码为TypeC(形式C)时
图
2.5.4-9 连接料带零件交换
使用条码读取器读取操作者ID。
实施交换时将供给部号码以键盘直接输入或是以条码读取器来读取。
按下开始键后出现以下画面。
图
2.5.4-10 连接料带零件交换
现贴装中零件的零件号码以条码读取器来读取。
现贴装中零件的机器序号以条码读取器来读取。
交换零件的零件号码以条码读取器来读取。
交换零件的机器序号以条码读取器来读取。
零件剩余数以键盘直接输入或是以条码读取器来读取
按下交换设定，完成连接料带零件的交换。
之后继续进行通常生产，感应器自动检查出料带，在连接处到达吸着位置时将空带送出切换料带。
输入的数字将作为零件剩余数而被写入送料器。
因此请将 输入时的剩余数 + 交换零件数 的和作为剩余数输入。
注意:
需要修改输入的条码数据时，将光标移动至需修改处重新读取条码。
注意:
操作篇
电子零件贴装机 SI-G200MK7 系列
1-71
（5）零件交换条码为TypeS时(形式S) 时
图
2.5.4-9 连接料带零件交换
使用条码读取器读取操作者ID。
实施交换时将供给部号码以键盘直接输入或是以条码读取器来读取。
按下开始键后出现以下画面。
图
2.5.4-10 连接料带零件交换
现贴装中零件的零件号码以条码读取器来读取。
交换零件的零件号码以条码读取器来读取。
零件号码读取时，可自动读取写在各自条码内的不规则数据。
零件剩余数以键盘直接输入或是以条码读取器来读取
按下设定交换，完成连接料带零件的交换。
之后继续进行通常生产，感应器自动检查出料带，在连接处到达吸着位置时将空带送出切换料带
输入的数字将作为零件剩余数而被写入送料器。
因此请将 输入时的剩余数 + 交换零件数 的和作为剩余数输入。
注意：
有效的连接料带零件交换并且 交换零件条码确认是 TypeA、TypeB、TypeC、TypeS 时，不设定连接料带
零
件交换而进行料带交换，生产会在交换时停止。此时，在设定连接料带零件交换之上重开生产。
在没有 交换零件条码确认的场合即使不设定连接料带零件交换进行料带交换也不会停止生产
注意：
需要修改输入的条码数据时，将光标移动至需修改处重新输入条码。
注意：
操作篇
电子零件贴装机 SI-G200MK7 系列
1-72
2.6 吸嘴状况的表示
在此表示自动运转中吸嘴的位置、吸嘴的良与不良等与吸嘴相关的状况。
2.6.1 旋转式吸嘴头的索引
［操作功能］
实时表示各吸嘴在索引号码中的现在位置。索引号码为表示实际机台的各吸嘴。
在自动运转停止时表示各旋转吸嘴头的索引状况。
表示吸嘴为良品（
OK）、不良品（NG）。
［操作顺序］
依顺序点击 自动生产 画面→ 贴装头状况 标签，会出现以下的画面。
［画面说明］
图
2.6.1 自动生产－ 吸嘴头状况画面
(1)旋转吸嘴头的配置图
由上看旋转吸嘴头的索引图，表示各旋转吸嘴头现在位置。正右边的索引位置为零件的吸着、装着位置。
不良吸嘴（
NG 吸嘴）的索引号码以红色表示, 一般良好的吸嘴（OK 吸嘴）情形为黑色。
将自动生产停止时的各吸嘴环绕圆形的颜色做以下状态表示。
深蓝：吸着前 黄色：吸着错误
蓝色：吸着完成 橙色：认识错误
绿色：认识完成 红色：装着错误
