操作編电子零件贴装机 SI-G200MK7 系列 1-210 为了将识别的零件从吸嘴上取下，依顺序点击废弃执行、 START 键，进行零件废弃，取下零件后，点击下一页。图 2.1.3-12 零件废弃画面显示登录信息确认画面，点击登录键，登录零件。结束 G 系列零件生成向导，返回数据编辑 - 零件管理画面，零件被登录。图 2.1.3-13 登录信息确认画面

操作編

电子零件贴装机 SI-G200MK7 系列

1-209

识别结果显示在画面里，若识别结果满意，点击下一页。

识别执行中，按识别测试停止键则停止识别处理。

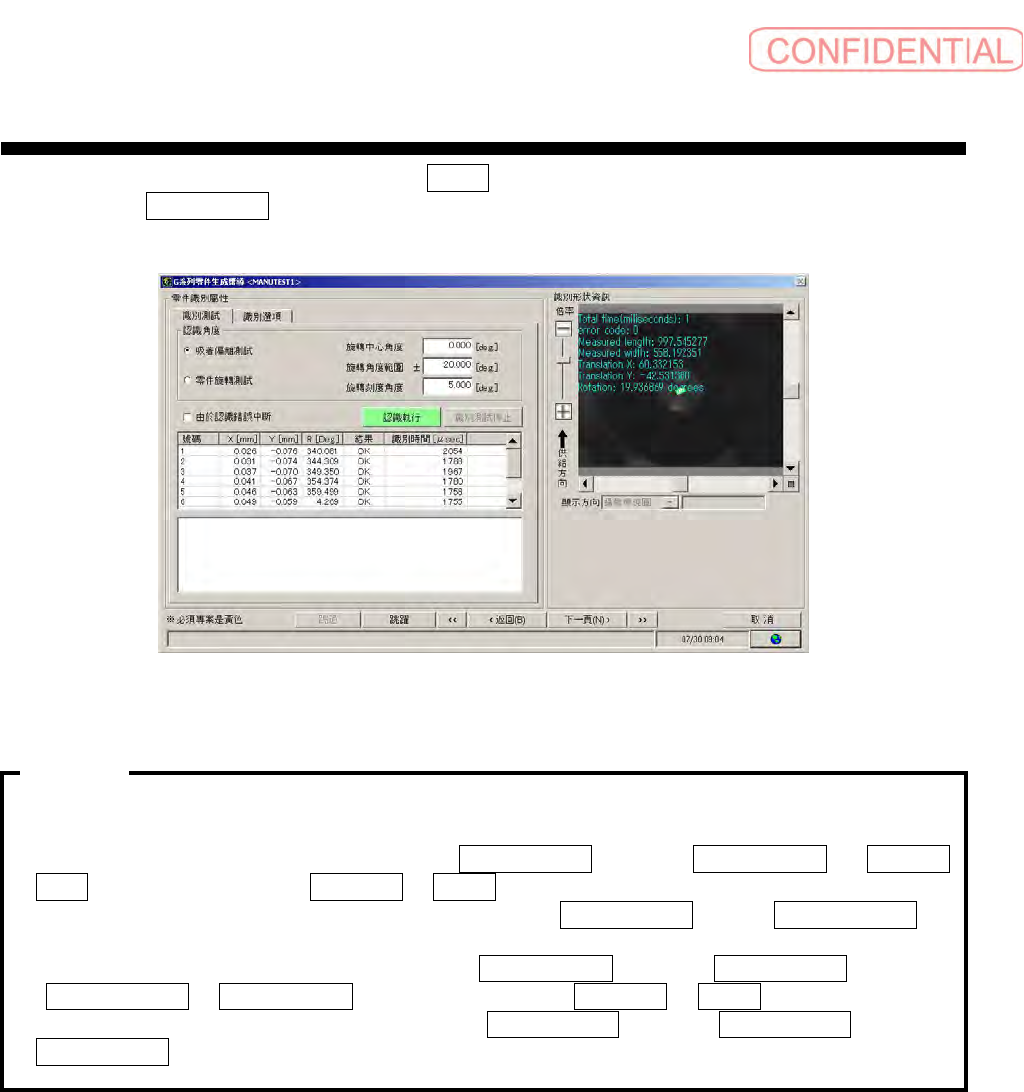

图 2.1.3-11 识别设定后画面

· 在识别数据的验证中关于吸着中发生零件偏离时的识别安定性和在任意角度识别时的安定性，推荐进

行

以下2 点。

· 在对零件偏离的安定性验证时，使验证方法与吸着偏离测试对核，对旋转范围角度和旋转刻

度

角度设定适当值，依顺序按执行识别、START 键，进行执行识别。

(虽可根据所需速度、贴装精度进行设定，请设定推荐值的旋转范围角度 30°、旋转刻度角度

1.000。)

· 任意角度下的识别安定性的验证，使验证方法与零件旋转测试对核，对旋转开始角度、

旋转结束角度、旋转刻度角度设定适当值，依顺序按执行识别、START 键，进行执行识别。

(虽可根据实际贴装角度进行设定，请设定推荐值的旋转开始角度 0.000°、旋转结束角度 360.000°

旋转刻度角度 5.000°)

注意:

操作編

电子零件贴装机 SI-G200MK7 系列

1-210

为了将识别的零件从吸嘴上取下，依顺序点击废弃执行、START 键，进行零件废弃，取下零件后，点击下一

页。

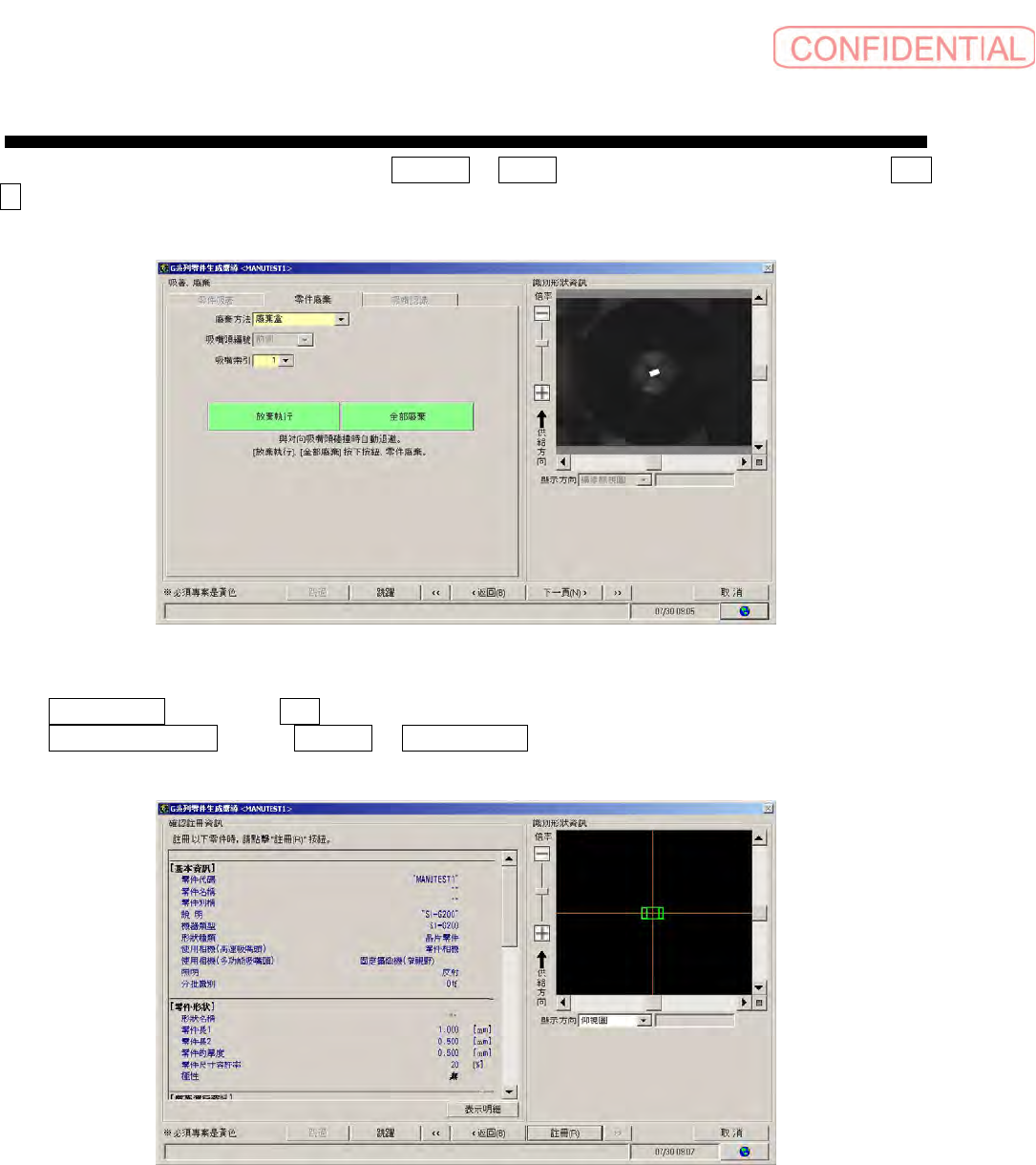

图 2.1.3-12 零件废弃画面

显示登录信息确认画面，点击登录键，登录零件。

结束 G 系列零件生成向导，返回数据编辑 - 零件管理画面，零件被登录。

图 2.1.3-13 登录信息确认画面

操作編

电子零件贴装机 SI-G200MK7 系列

1-211

2.1.4 焊脚零件的数据制作

输入零件码选择形状种类、焊脚零件，再选择使用相机、照明，点击下一页。

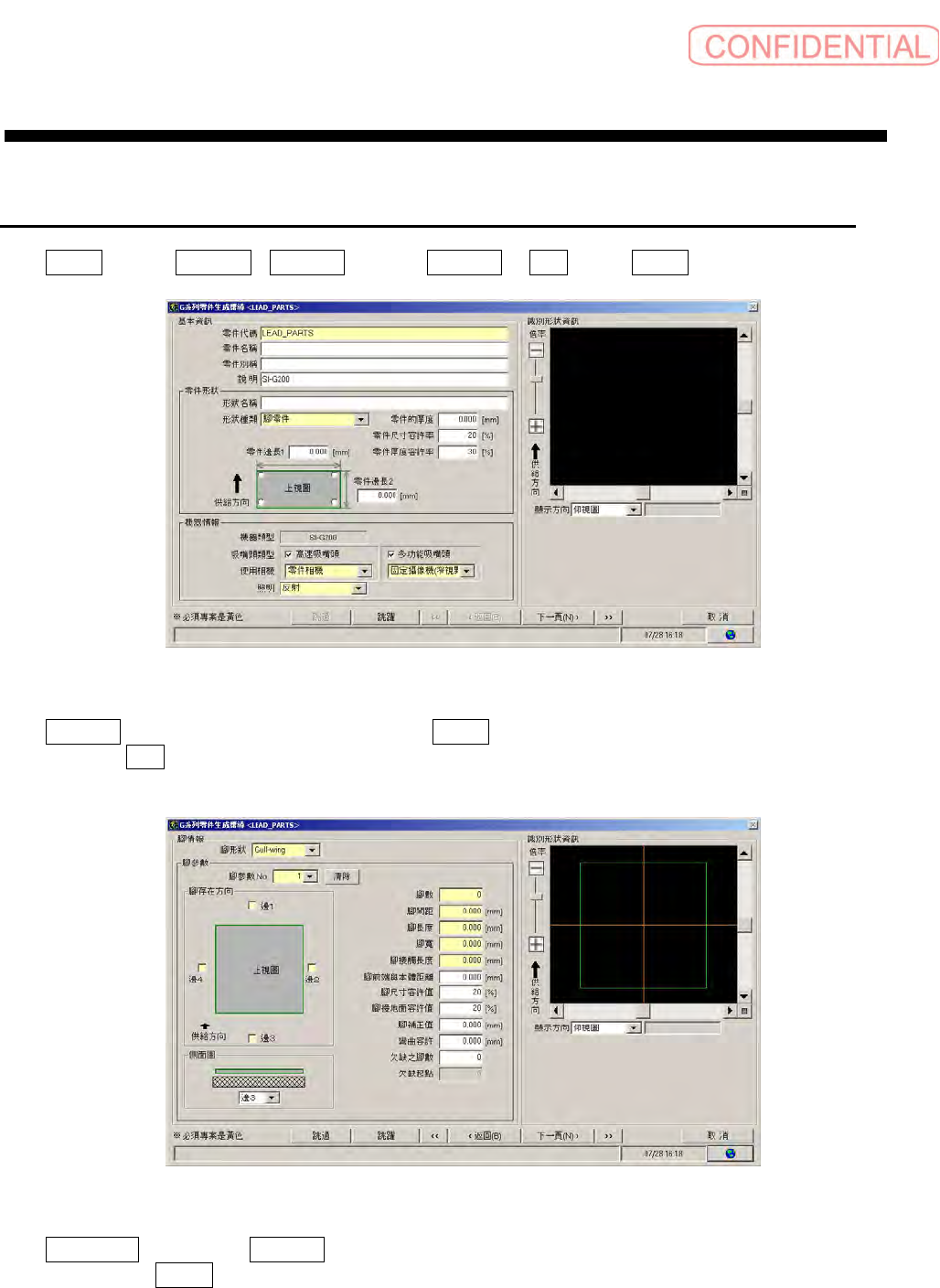

图 2.1.4-1 基本信息画面

显示焊脚信息画面，输入焊脚参数的各项目，点击下一页。

(点击本页跳跃键，可省略该画面的全部项目的输入)

图 2.1.4-2 焊脚信息画面

显示供给部信息画面，选择供给形式，设定恰当的信息。

设定完毕后，点击下一页。
