调试篇 2. 电气系统的连接 电子零件装着机 SI-G200MK7 (CS) 2-3 2.2 信号线的连接 [ 操作功能 ] 在 SI-G200MK7 前面下部左右两边分别准备信号线 连接用连接器。可以进行前后工 程的信号接 收、与主计算机连接、与零件供料 器界面 （选 配）连接、与空气源连接 等。 [ 连接部分的说明 ] (1) SI-G200MK7 前面右侧连接部分 AIR 当从 SI-G20 0MK7 右侧向外部机器供给空气时使用…
调试篇
2. 电气系统的连接
2-2
电子零件装着机
SI-G200MK7 (CS)
2.
让左手下侧处的总电源连接用端子台的透明保护盖以前后方向滑动，卸下。
3. 将工厂侧总电源电缆从下到上通过 SI-G200MK7 下面的孔。

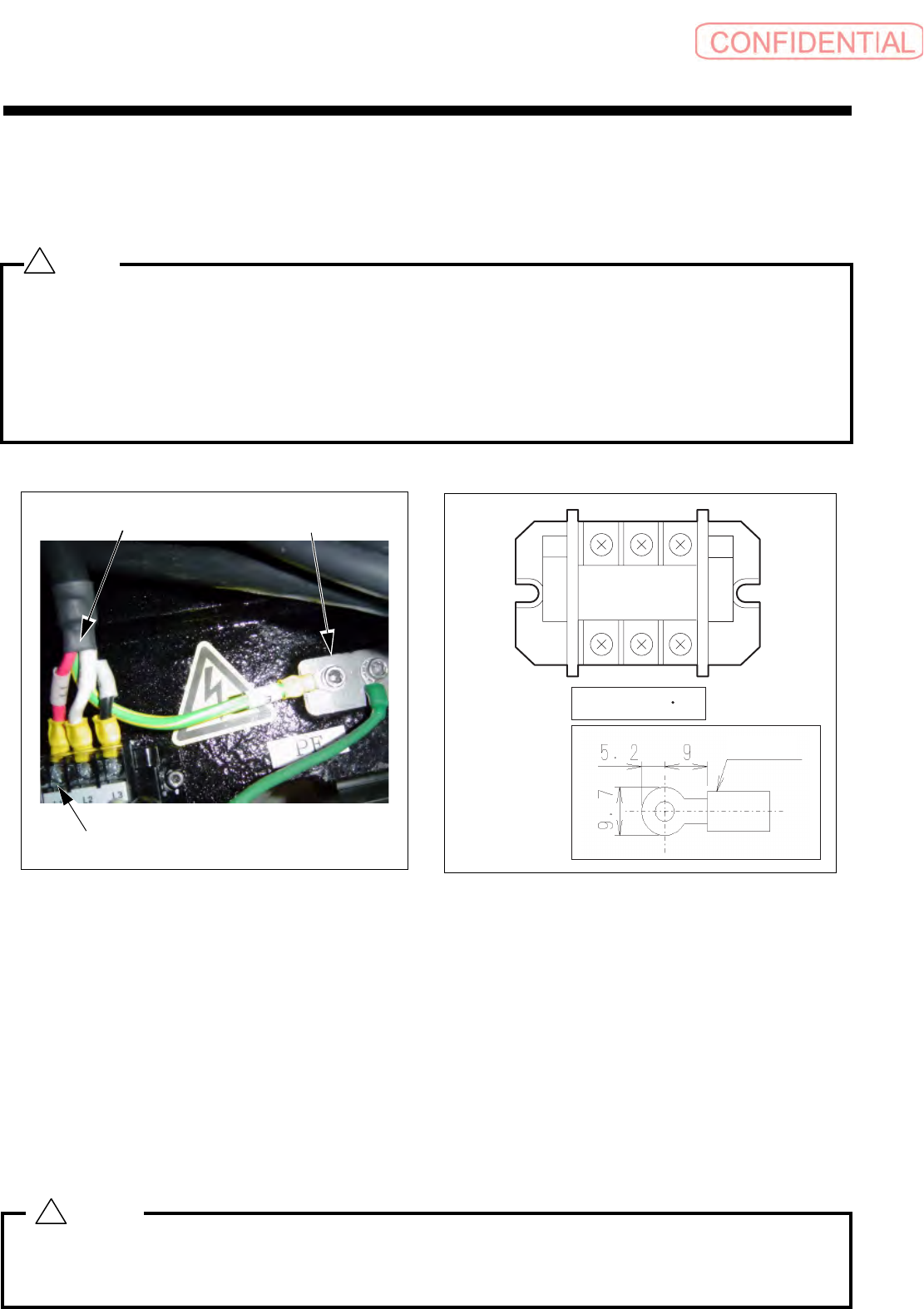

4. 将工厂侧总电源电缆的三相电源线连接到 SI-G200MK7 总电源连接用端子台。
5. 将工厂侧总电源电缆的地线与 SI-G200MK7 总电源连接用端子台左傍地线端子相连接。
电源的相位
(1)
有相位顺序的限制。请按下面步骤检查。
暂时接通电源，打开真空泵用断路器
‧
若短时间内真空压上升，相位顺序正确，请马上关闭电源，进行下一项工作。
‧
若短时间内真空压不上升，相位顺序错误。请马上关闭电源，而且，请关闭工厂电源。
请将工厂侧总电源电缆的三相电源线内部的
2
根交替连接。
(2)
上述相位顺序检查工作中电源投入时间，请作为最短时间。
.
6.
安装总电源连接用端子台的透明保护盖。
7. 安装 SI-G200MK7 后背盖。
开启工厂侧总电源。
开启
SI-G200MK7 前面右侧的主电流断路器。
确认
SI-G200MK7 前面右侧上部的电源灯是否亮了。
如果亮了，则结束电源连接。
如果灯没亮，则电源连接未结束。
关闭
SI-G200MK7 前面右侧的主电流断路器。
关闭工厂侧总电源。
请检查连接状态等，并重新正确连接。
卸下
SI-G200MK7
后背盖之前，请一定关闭工厂侧总电源。如果给总电源连接用端子台通入工厂
侧总电源，即使关闭
SI-G200MK7
前面右侧的主电流断路器，
SI-G200MK7
内部机器中也已经带电。
有触电危险，结果有发生严重受伤甚至死亡的危险。
L1 L2
L3
1.2N m
适合夹紧端子
的最大尺寸
扭矩：
绝缘表皮
三相电源电缆 地线端子
总电源端子台
警告
:
!
警告
:
!
调试篇
2. 电气系统的连接
电子零件装着机 SI-G200MK7 (CS)
2-3
2.2 信号线的连接
[ 操作功能 ]
在 SI-G200MK7 前面下部左右两边分别准备信号线连接用连接器。可以进行前后工程的信号接
收、与主计算机连接、与零件供料器界面 （选配）连接、与空气源连接等。
[ 连接部分的说明 ]

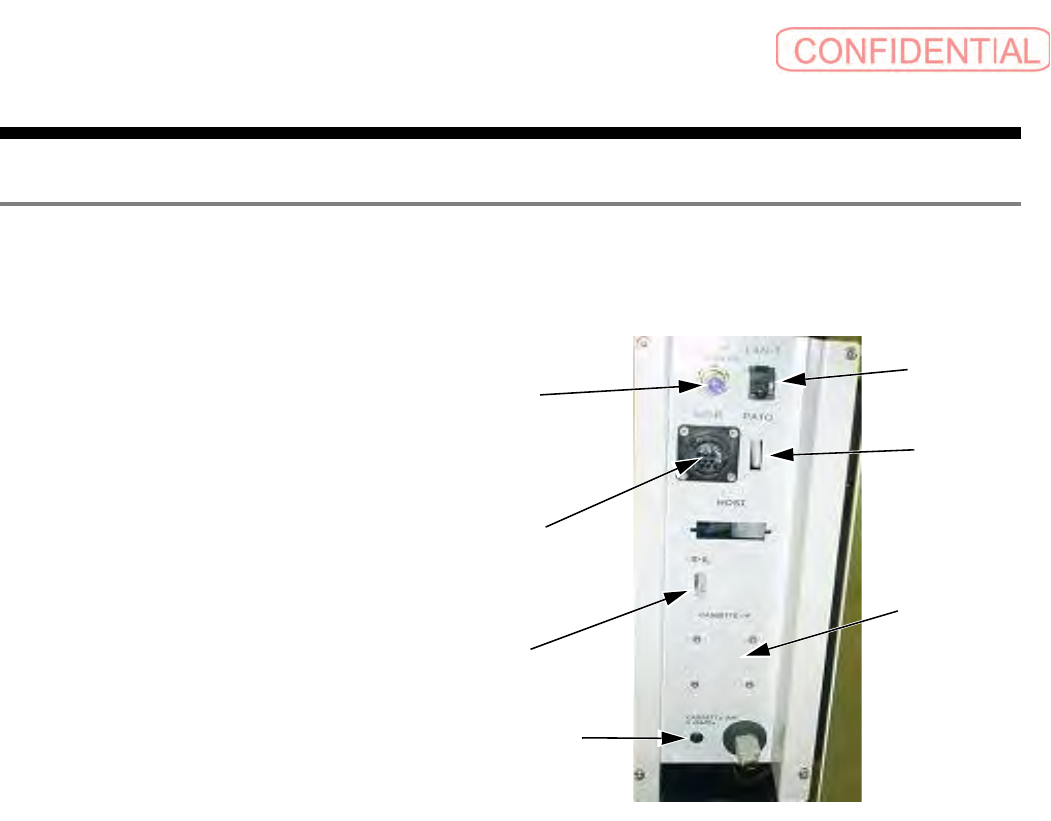

(1) SI-G200MK7
前面右侧连接部分
AIR
当从 SI-G200MK7 右侧向外部机器供给空气时使用。供给空气源压力为 0.49MPa (5kgf/cm
2
)。
请用外径
6mm 的氨基甲酸乙酯管连接。
LAN-T
主机系统 ( 选配 ) 通过 10Base-T 或者 100Base-T 与 LAN 连接时， 使用该连接器连接。标
准规格机
( 主机系统没有被选配时 ) 本安装孔是空着。
I/F-R
为了和 SI-G200MK7 右侧装置相连接，依照 SMEMA 规格连接规格的连接器。
CASSETTE I/F( 机械供料器 )
为了安装供料器界面的连接器。该供料器界面用于接收搭载了选配 32mm 供料器或者管装供料
器、零件排出输送带的交换台车的信号。标准规格有连接器安装孔。
CASSETTE AIR( 机械供料器 )
安装搭载了选配 32mm 供料器或者管装供料器、零件排出输送带的交换台车时， 和钮接头连
接。标准规格有接头安装孔。
PATO
为了输出选配信号灯的输出信号的连接器。标准规格有连接器安装孔。
S-IL
为了将选配 START 连接锁定信号从外部输入的连接器。标准规格有连接器安装孔。
AIR
I/F-R
LAN-T
PATO
CASETTE I/F
S-IL
CASETTE AIR
调试篇
2. 电气系统的连接
2-4
电子零件装着机
SI-G200MK7 (CS)

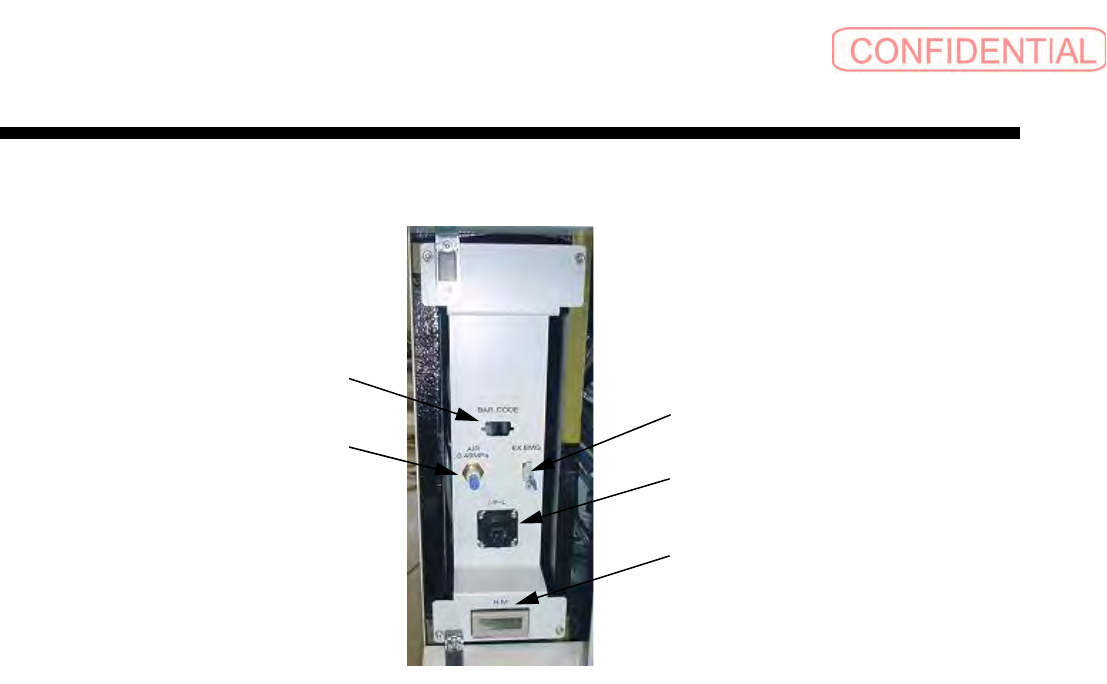

(2) SI-G200MK7
前面左侧连接部分
BAR CODE
是条形码读取器用于通信的连接器。插入条形码读取器的连接器。
AIR
当从 SI-G200MK7 左侧向外部机器供给空气时使用。供给空气源压力为 0.49MPa (5kgf/cm
2
)。
请用外径
6mm 的氨基甲酸乙酯管连接。
EX.EMG
增设急停开关时使用。请使用常闭 （NC、 B 接点）的紧急停止开关。 SI-G200MK7 发货时，
该连接器用跳线断路。若不注意将跳线卸下，就转为紧急停止状态。
I/F-L
为了和 SI-G200MK7 左侧装置相连接，依照 SMEMA 规格的连接器。
H.M
显示自动生产的累计时间。
AIR
EX.EMG
I/F-L
H.M
BAR CODE
