操作編 电子零件贴装机 SI-G200MK7 系列 1-98 3.1.2 吸嘴 RN 及 H 轴的操作 [ 概要 ] 吸嘴 RN 轴为执行吸嘴本身的旋转动作。 [ 操作顺序 ] 依顺序点击 手動操作 ( 手动操作 ) 菜单 → 軸操作 ( 轴操作 ) 标签。 点击画面右边的 R . H 钮， 会出现以下的 RN/H 軸 (RN/H 轴 ) 对话框○ 3 。 图 3.1.2-1 手 動操作－ 軸操作 ( 手动操作－ 轴操作 ) 画面 图 …
操作編
电子零件贴装机 SI-G200MK7 系列
1-97
( 3 ) 微調動作移動
(微调动作移动)
XY 轴微调动作移动的顺序如下。

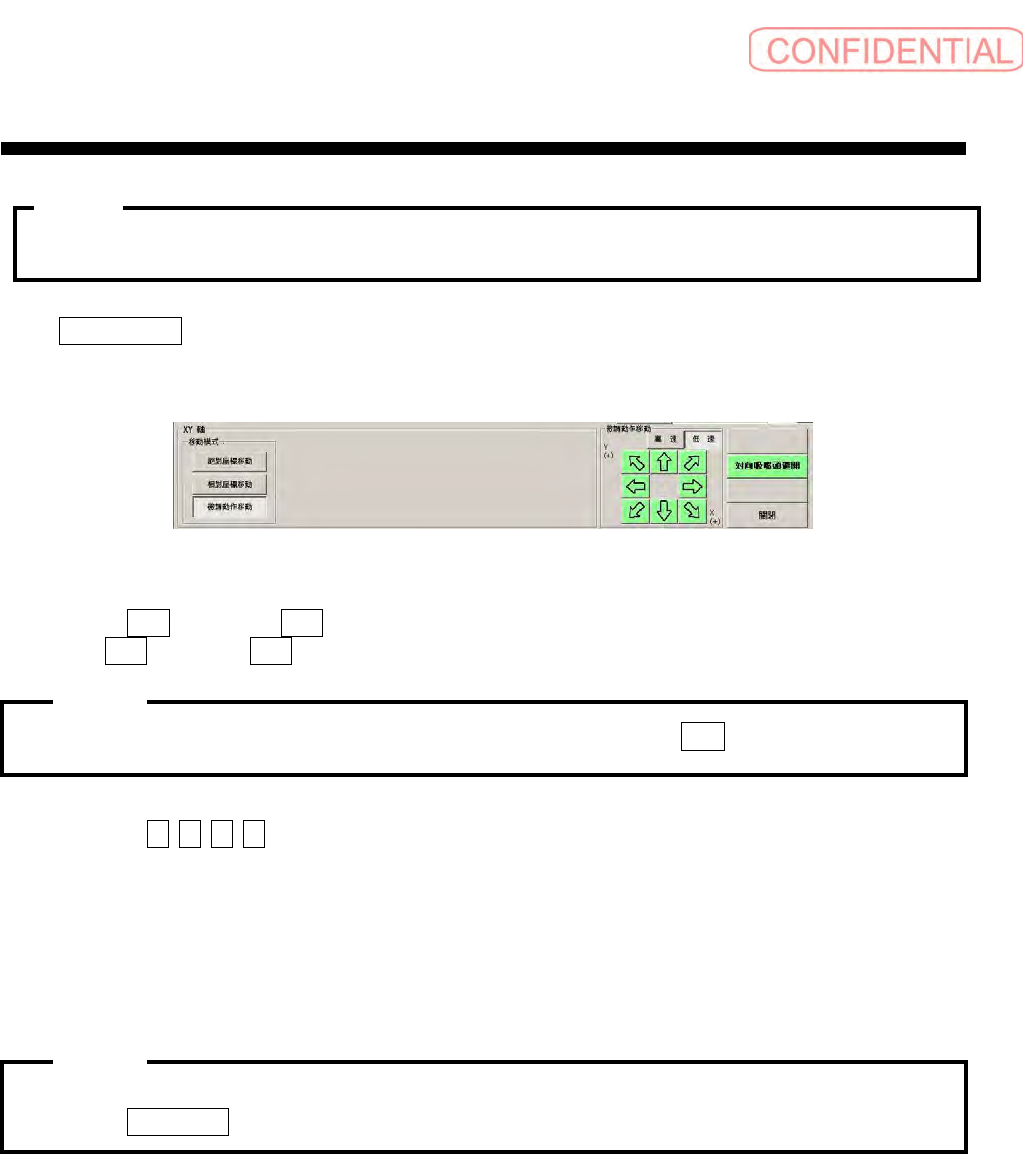

图 3.1.1-5
手動操作－微调动作移动 画面
[1] 指定移动速度。
以下的方法可指定移动速度。
方法
: 点击 高速 (高速) 或 低速 (低速) 钮。
→ 指定 高速 (高速) / 低速 (低速) 的切换。
[2] 按游标的
( ← → ↓ ↑ ) 键。
→ 往按下的游标方向移动 XY。有时按游标键其轴未有反应, 此时请改变按键时机即可操作。
提示
· 按一次游标时，
XY 轴只1 次性稍稍移动一点（ 寸移动）。
· 连续按游标时，
XY 轴会连续移动。
· 同时按
X 方向及Y 方向的2 个游标时，XY 轴会往斜的方向移动。
(是软件键盘, 可按斜向移动键来进行操作)
前门或后门任一门打开，或者互锁开关关闭时，为了安全，无法选择 高速 ( 高速) 。
注意:
无法移动到与相对应的吸嘴头接触的位置
。
出现躲避 相对吸嘴头 的指示，请遵从后再继续操作。
注意:
轴动作中画面锁定， 无法执行输入等动作。
注意:
操作編
电子零件贴装机 SI-G200MK7 系列
1-98
3.1.2 吸嘴 RN 及 H 轴的操作
[概要]
吸嘴 RN 轴为执行吸嘴本身的旋转动作。
[ 操作顺序]
依顺序点击 手動操作 ( 手动操作) 菜单 → 軸操作 ( 轴操作) 标签。
点击画面右边的 R . H 钮， 会出现以下的 RN/H 軸 (RN/H 轴) 对话框○
3
。

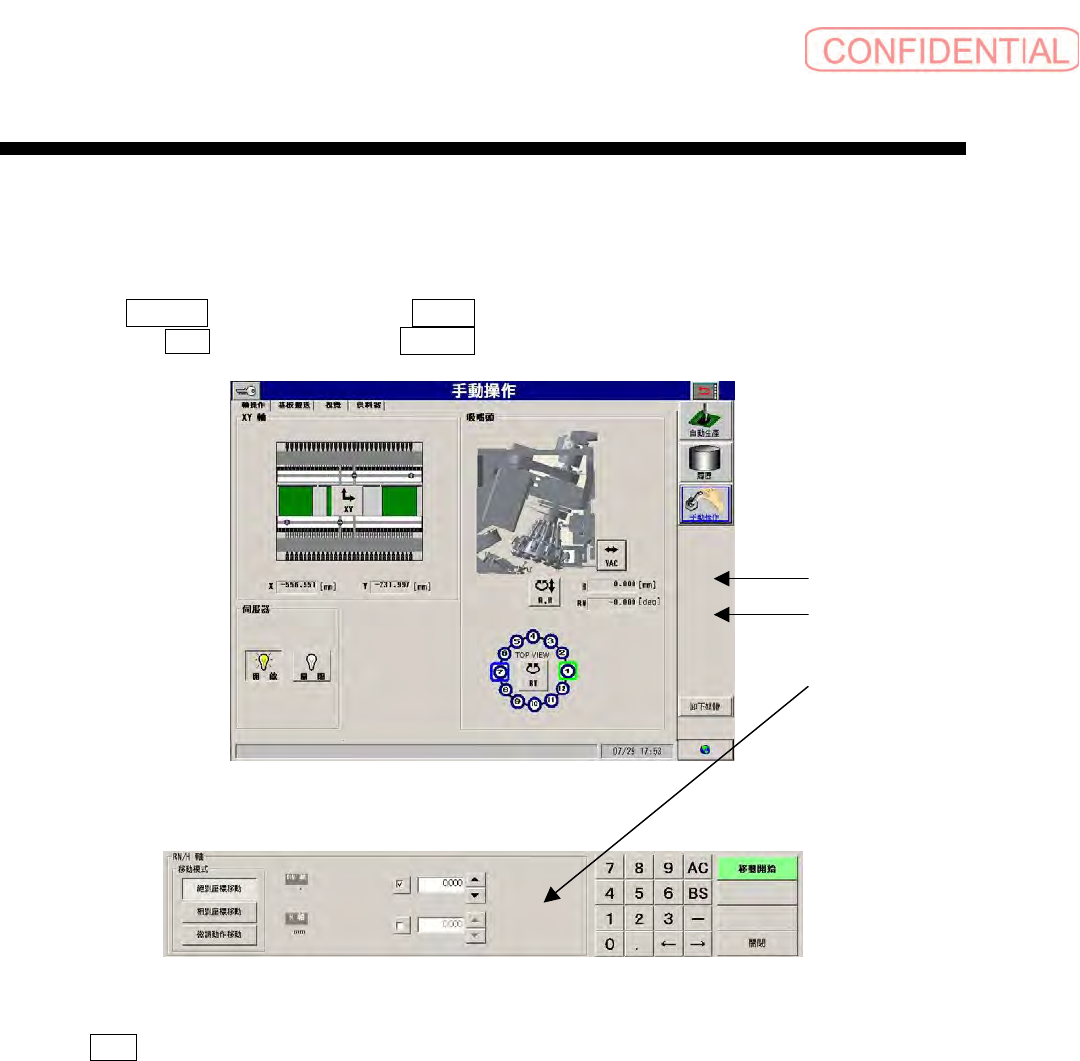

图 3.1.2-1 手
動操作－ 軸操作 ( 手动操作－ 轴操作) 画面
图 3.1.2-2 R/H 軸
［軸操作画面の説明］
RH 轴与 H 轴 现在位置的表示在喷嘴图文本框中的①②。此文本框中无法输入数值。
角度的单位是 deg、距离的单位是 mm 。
①
②
③
操作編
电子零件贴装机 SI-G200MK7 系列
1-99

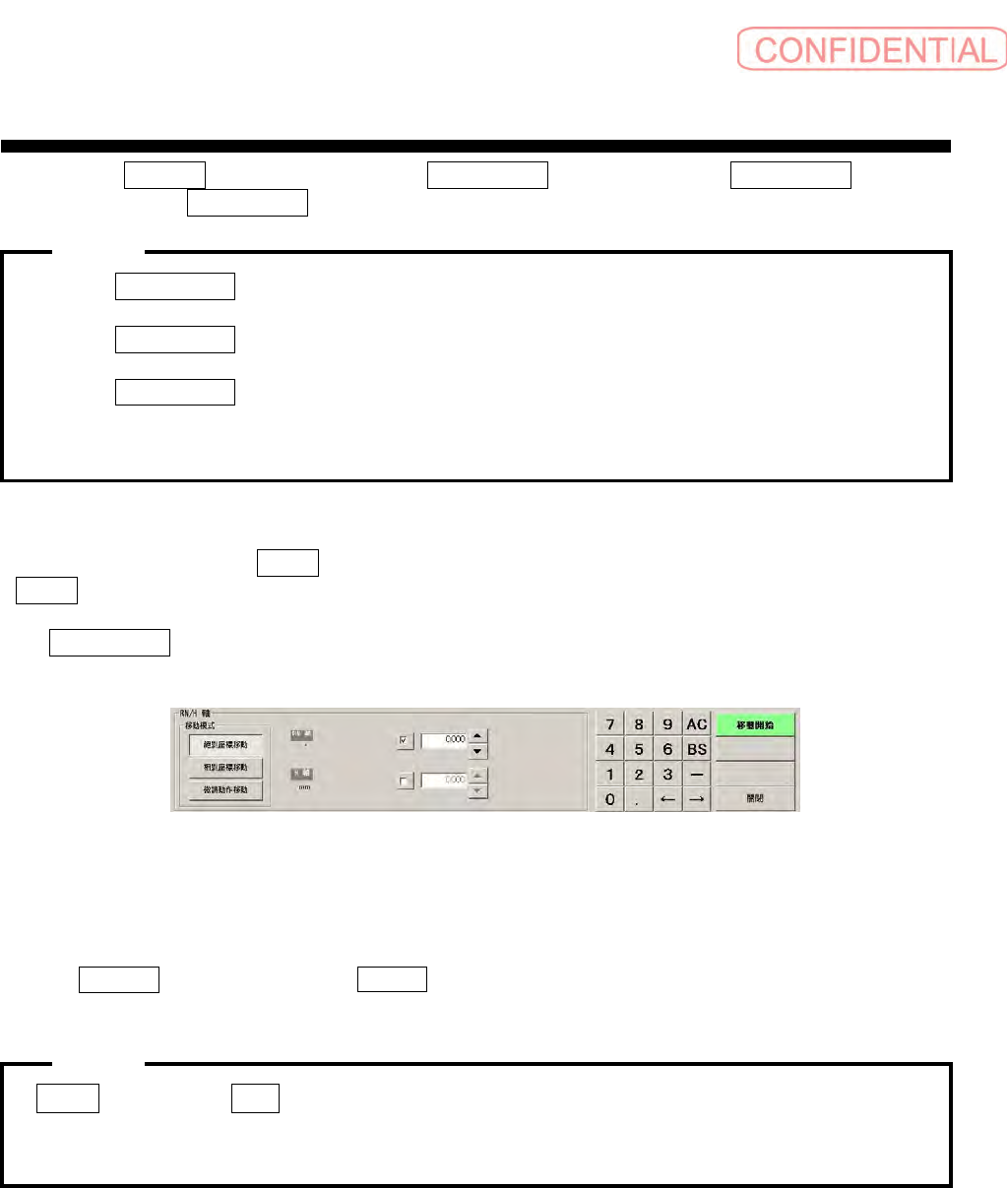

由对话框的 移動模式 (移动模式) 框中，点击 絕對座標移動 (绝对坐标移动) 、 相對座標移動
(相对坐标移动) 、 微調動作移動 (微调动作移动) 任一希望的钮。
在绝对坐标移动及相对坐标移动的各个对话框中，输入到达位置或移动量的数值，在移动输入的值后，
表示出
RN·H 轴的值，与 軸操作 (轴操作) 标签画面上表示的RN·H 轴的值有误差时，请参照表示在
軸操作 (轴操作) 标签画面上RN·H 轴的值为实际位置。
(1) 絕對座標移動
(绝对坐标移动)
吸嘴 RN 轴及 H 轴的绝对坐标移动的顺序如下
图 3.1.2-3 绝对坐标移动
[1] 点击欲移动轴的复选框。
[2] 输入移动处的位置于文本框中。
[3] 按 移動開始 钮后、按操作面板的
START 钮。
→ 移动指定的轴。
· 所谓 絕對座標移動
(
绝对坐标移动
)
为将
SI-G200MK7
的基准点当原点，往目标点移动。
无论现在位置在何处，均会移动至目标点。
· 所谓 相對座標移動
(
相对坐标移动
)
为以现在位置当起始点，只移动指定的距离。即使相同
移动距离
,
若现在位置不同时， 其到达位置亦会不同。
· 所谓 微調動作移動
(
微调动作移动
)
为使用游标来执行
XY
轴移动。按游标时会立即微动，
连续按时即连续移动。
·
吸嘴
RN
轴由上面看时， 顺时针旋转为正
( + )
方向。
注意:
RN 軸 ( RN 轴) 及 H 軸 ( H 轴) 不能同时确认。
→ 点击轴的文本框中尽量输入数值。
轴动作中画面锁定， 无法执行输入等动作。
注意:
