操作篇
电子零件贴装机 SI-G200MK7 系列
1-201
(9) 涂布状态检测
无效:不执行涂布状态检出
设定锡膏涂布状态检出功能。
凸缘∶只检测凸缘的状态。
凸缘
和本体: 检测凸缘和本体的状态。
操作編
电子零件贴装机 SI-G200MK7 系列
1-202
2. 操作 (数据编辑)
2.1 零件数据制作
该项目对从得到电子零件开始到制作零件数据输入到零件管理表的作业流程进行说明。根据各章使用识别
数据SI-G 系列实装机的各品种，零件品种的说明顺序，理解关于零件识别数据制作·评价的各作业。其
后，请进行成为数据制作对象的电子零件作业。
2.1.1 获取零件
获取要登录（制作零件识别数据）到零件管理表里的电子零件，在实机上显示 数据编辑 － 零件管理 画面。
图 2.1.1-1 数据编辑-零件管理 画面
操作編
电子零件贴装机 SI-G200MK7 系列
1-203

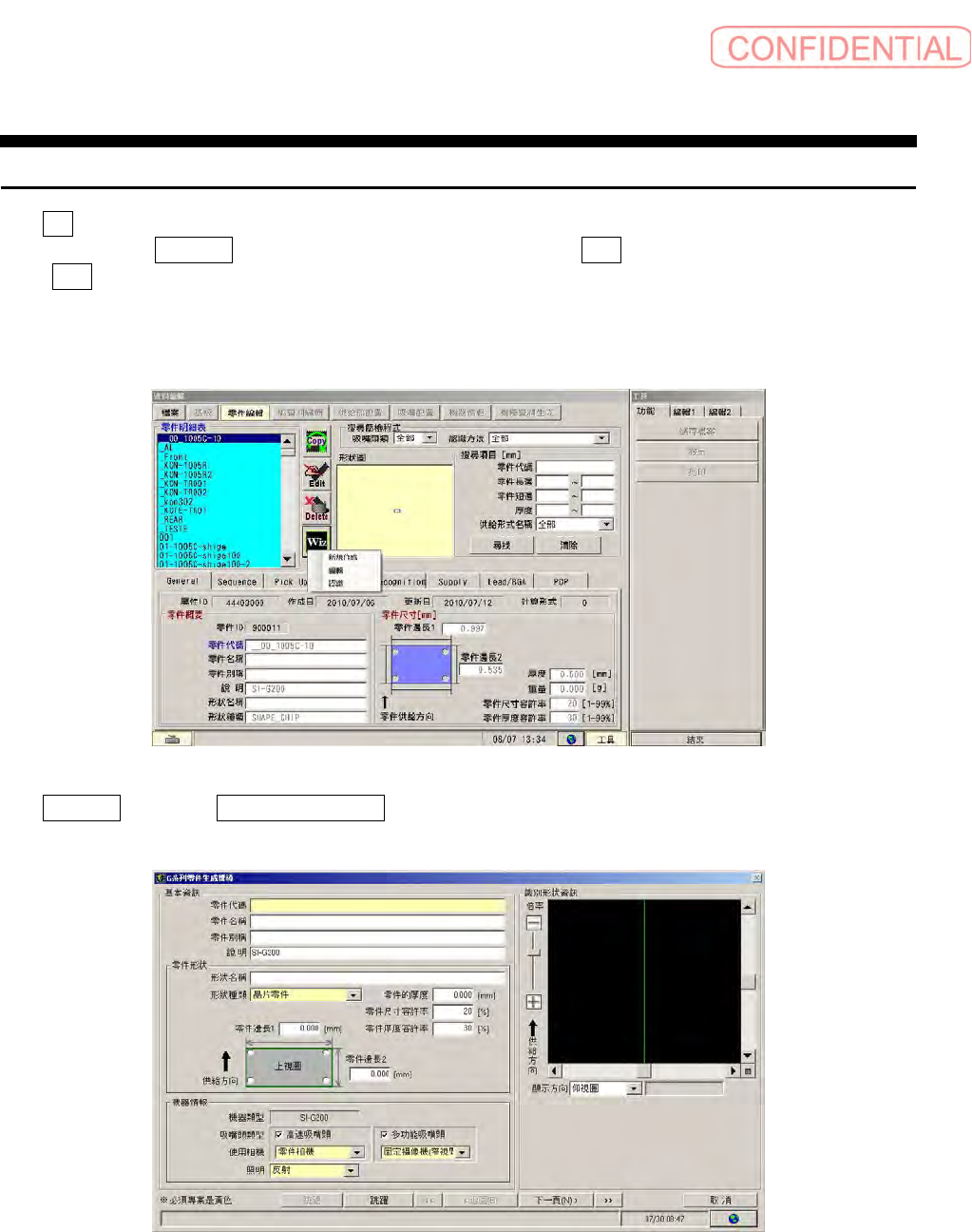

2.1.2 新建和已存数据的编辑
点击 Wiz 键，显示弹出菜单。
新建的时候，点击 新建制作 键，进行已存在数据的再制作时， 点击 編集 键，进行已存在数据的识别时，
点击 识别 键。
在此， 用对新建进行举例解说。(识别是在对曾经制作数据的识别信息进行变更时使用。)
图 2.1.2-1 数据编辑-零件管理 画面
点击 新建制作 键，显示 G 系列零件生成向导 。
图 2.1.2-2 G G 系列零件生成向导 画面
