操作編 电子零件贴装机 SI-G200MK7 系列 1-207 显示 影像存取 画面， 依顺序点击 相机 框内的 零件识别位置移动 、 START 键, 移动零件至指定的相机位置。 图 2.1.3-7 影像存取 画面 点击 影像 框内的 存取 键，存取零件的透视影像，点击 下一页 。 图 2.1.3-8 影像存取后 画面
操作編
电子零件贴装机 SI-G200MK7 系列
1-206
之后，选择 零件吸着 重新选择正确的吸嘴，依顺序点击 执行吸附 、 START 键，再次移动贴装头至手动吸着
位置。
图 2.1.3-5 零件吸着 画面
用手将零件吸着到吸嘴上，输入 零件厚度 ，点击 下一页 。
图 2.1.3-6 影像存取 画面
操作編
电子零件贴装机 SI-G200MK7 系列
1-207
显示 影像存取 画面，依顺序点击 相机 框内的 零件识别位置移动 、 START 键, 移动零件至指定的相机位置。
图 2.1.3-7 影像存取 画面
点击 影像 框内的 存取 键，存取零件的透视影像，点击 下一页 。
图 2.1.3-8 影像存取后 画面
操作編
电子零件贴装机 SI-G200MK7 系列
1-208

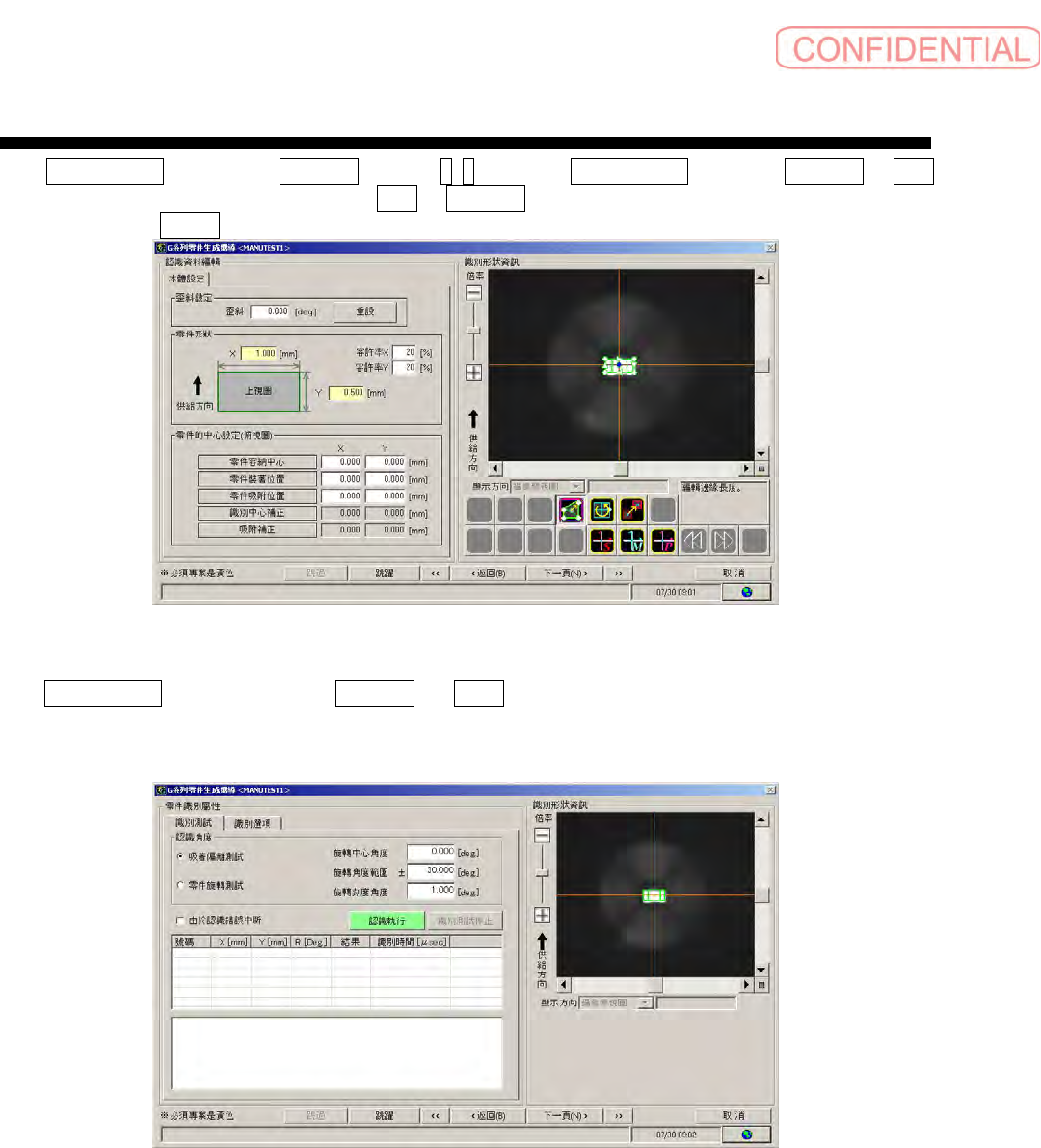

显示 识别数据编辑 画面，输入 零件形状 框内 的 X Y 值，设定 识别形状信息 窗口内的 零件形状 、零件
尺寸 、中心位置 。
输入结束后，点击 下一页 。
图 2.1.3-9 识别数据编辑 画面
显示 零件识别选择 画面，依顺序点击 识别执行 、 START 键, 进行识别。
图 2.1.3-10 零件识别选择 画面
