操作篇
电子零件贴装机 SI-G200MK7 系列
1-133
跳跃 ：
各步骤的零件无条件贴装时输入”0” ，无条件不贴装时输入”7” 。其它的编号根据基板信息的关闭编号(跳
跃编号)的设定执行跳跃(不贴装)处理。
设定范围：0～9
补料完结：
执行那个步骤的前面的步骤必须完成全部零件贴装时，输入”1”。SI-G 系列不能使用补料完结。
设定范围：0～1
路径
#）：
零件吸着/贴装的连续动作叫路径，表示零件的贴装顺序，编号由通常的排列设定。
供给顺序：
表示各步骤所属路径内的吸着顺序，编号由通常的排列设定。
设定范围：1～12
贴装顺序：
表示各步骤所属路径内的贴装顺序，编号由通常的排列设定。
设定范围：1～12
吸嘴 :
表示吸着零件的吸嘴旋转座上的索引编号，编号由通常的排列设定。
设定范围：1～18
参照 :
如有必要，从键盘输入参照。
上限值：73 文字
可用的文字(CODE39)：[ A-Z ][ 0-9 ][ 空格][ 句号 ][ - ][ $ ][ / ][ + ][ % ] (CODE39)
操作篇
电子零件贴装机 SI-G200MK7 系列
1-134
1.1.4.2 定位标记

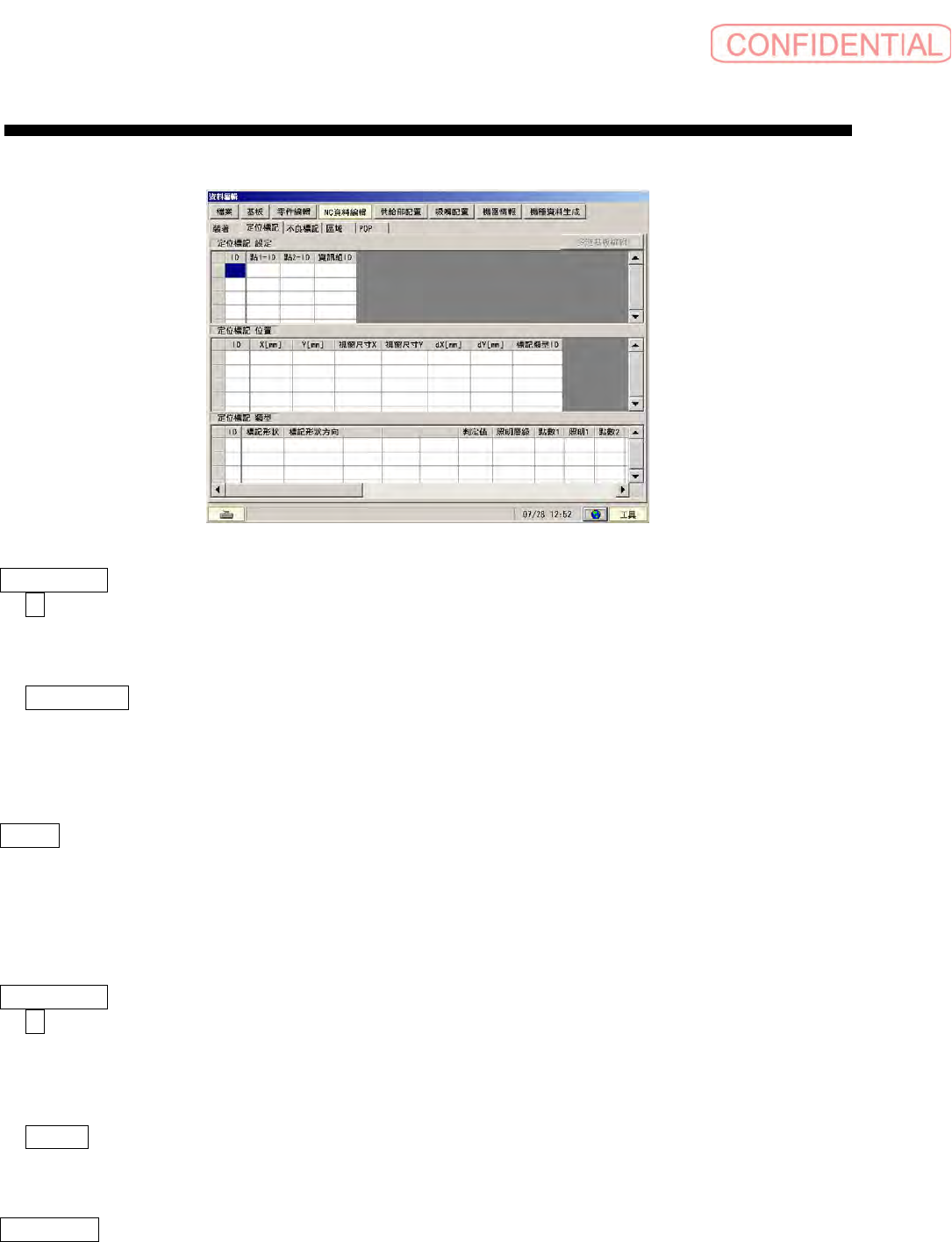

图 1.1.4-2 数据编辑-NC 数据编辑-定位标记设定画面
定位标记设定 :
ID：
表示所登录数量的序列编号。通常请不要编辑。
设定范围：1～500
点 1-ID/2-ID ：
2 个定位标记的位置作 1 组，构成定位标记设定。输入使用的定位标记位置的 ID。同一设定内不能指定同一
个 ID。
设定范围：1～1000
区域 ID ：
表示定位标记设定所属区域的 ID。
※设定值”-1”的定位标记设定不被区域展开，另外，设定值”-1”可设定成为不良标记位置基准的定位标记设
定，但是，不能设定成为零件贴装位置基准的定位标记设定。设定值”-1”只能够设定 1 个，不能在复数的定
位标记设定里设定。
定位标记位置 ：
ID：
表示所登录数量的序列编号。通常请不要编辑。
设定范围：1～500
X/Y[mm]：
输入设定定位标记位置的 XY 坐标。单位：mm
设定范围：-999.999～999.999
视窗尺寸X/Y
：
输入用相机识别定位标记范围的 XY 尺寸。太窄或太宽都有可能无法识别。
单位：mm
设定范围：0.001～999.999
操作篇
电子零件贴装机 SI-G200MK7 系列
1-135
dX/dY[mm]：
对于视窗位置输入微调用的 XY 补正值。
单位：mm
设定范围：-999.999～999.999
标记类型
ID ：
输入使用的定位标记类型的 ID。
设定范围：1～20
定位标记类型
：
ID：
表示所登录数量的序列编号。通常请不要编辑。
设定范围：1～20
标记形状
ID ：
从一览表里选择使用的标记的形状。

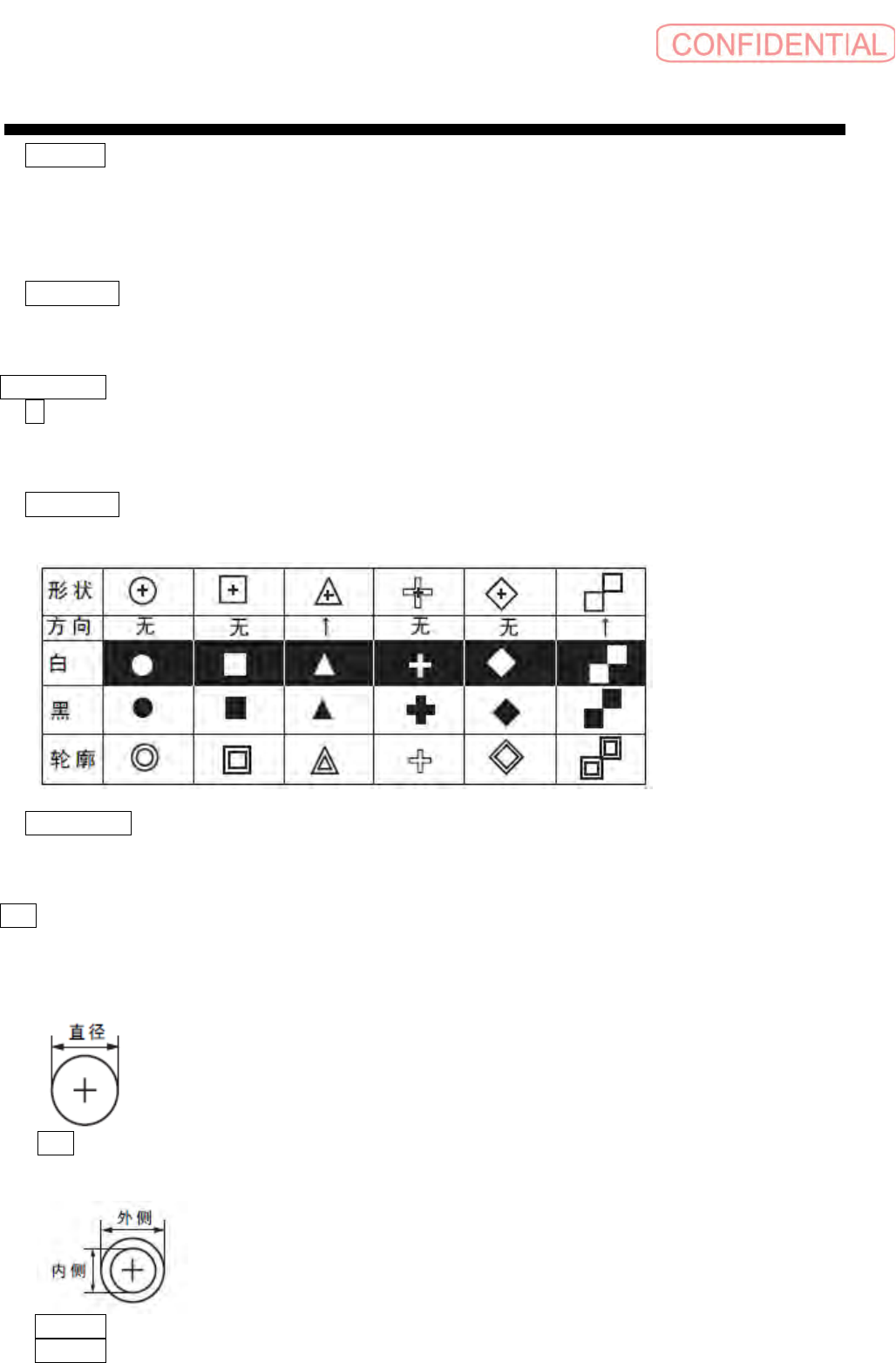

定位标记的种类如下表所示。
标记形状方向
：
选择有方向性的形状时，从一览表里选择标记的方向。
尺寸
：
输入各个定位标记形状的尺寸。根据所选择的标记形状输入项目会不一样。
选择圆形（ 白、黑） 的场合
直径 ： 输入圆的直径。
选择圆形（ 二重） 形状的场合
外侧直径 ： 输入外侧圆的直径。
内侧直径 ： 输入内侧圆的直径。
