操作篇 电 子零件 贴装 机 SI-G200MK7 系列 1-168 1.2.4.3 吸嘴识别 图 1.2.4-3 零件生成向导-吸嘴识别画面 贴装头编号 ： 从 前侧 或者 后侧 里选择所操作的贴装头。 吸嘴识别 ： 执行吸嘴识别 吸嘴交换 ： 让贴装头往吸嘴交换位置移动。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-167
1.2.4.2 零件废弃

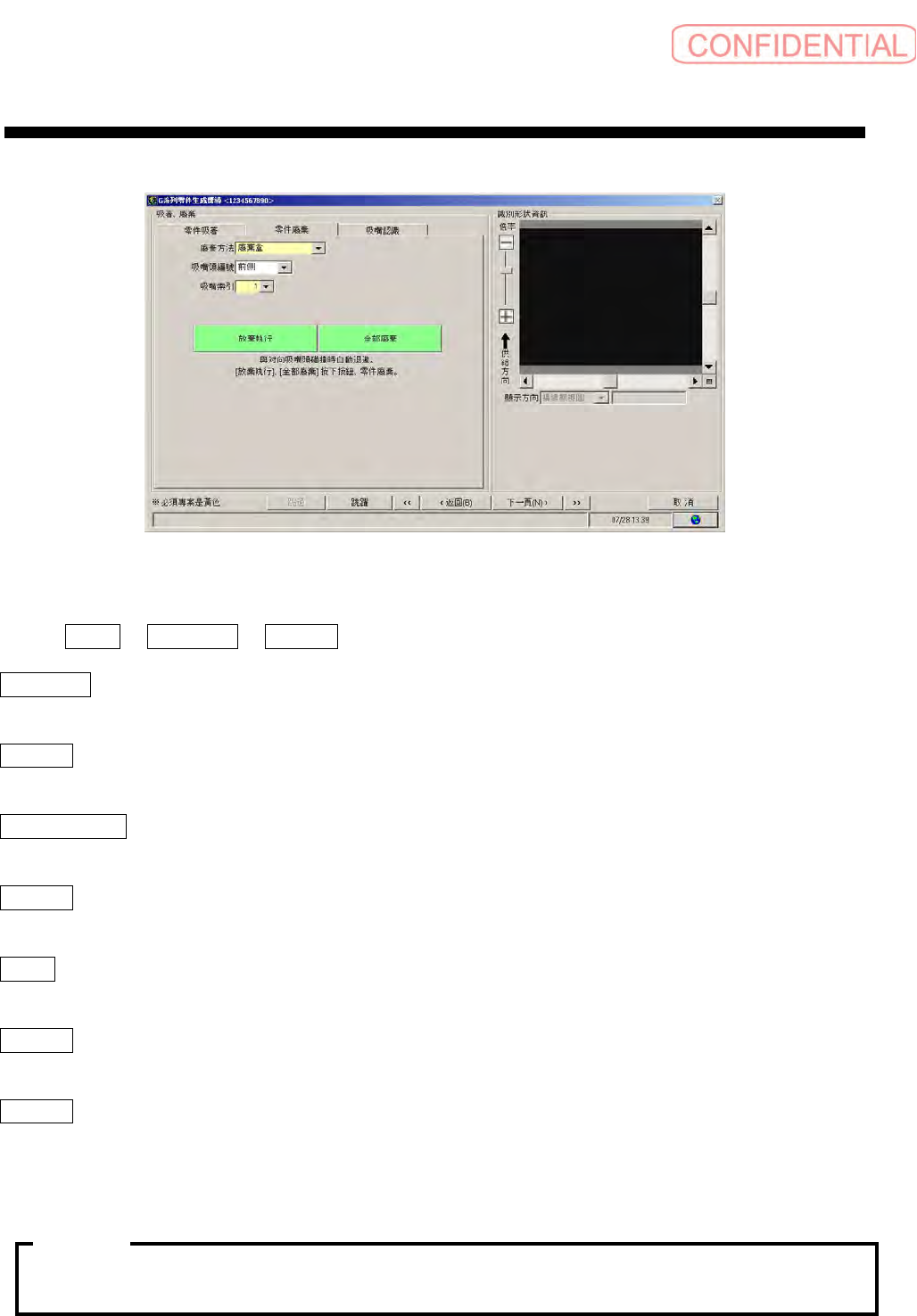

图 1.2.4-2 零件生成向导-零件废弃画面
废弃方法 ：
从 废弃框 、废弃输送带 、手动废弃 中选择废弃方法。
贴装头编号 ：
表示执行废弃操作的贴装头编号。
吸嘴索引 ：
指定正吸着要废弃掉的零件的吸嘴索引。
使用供给部编号 ：
表示废弃输送带所在的供给部编号。
废弃执行 ：
废弃被指定的吸嘴索引的零件。
全废弃 ：
废弃吸着中的全部的零件。
废弃结束 ：
完成手动废弃。
废弃取消 ：
取消手动废弃
·黄色的区域是必须项目。
注意∶
操作篇
电子零件贴装机 SI-G200MK7 系列
1-168
1.2.4.3 吸嘴识别

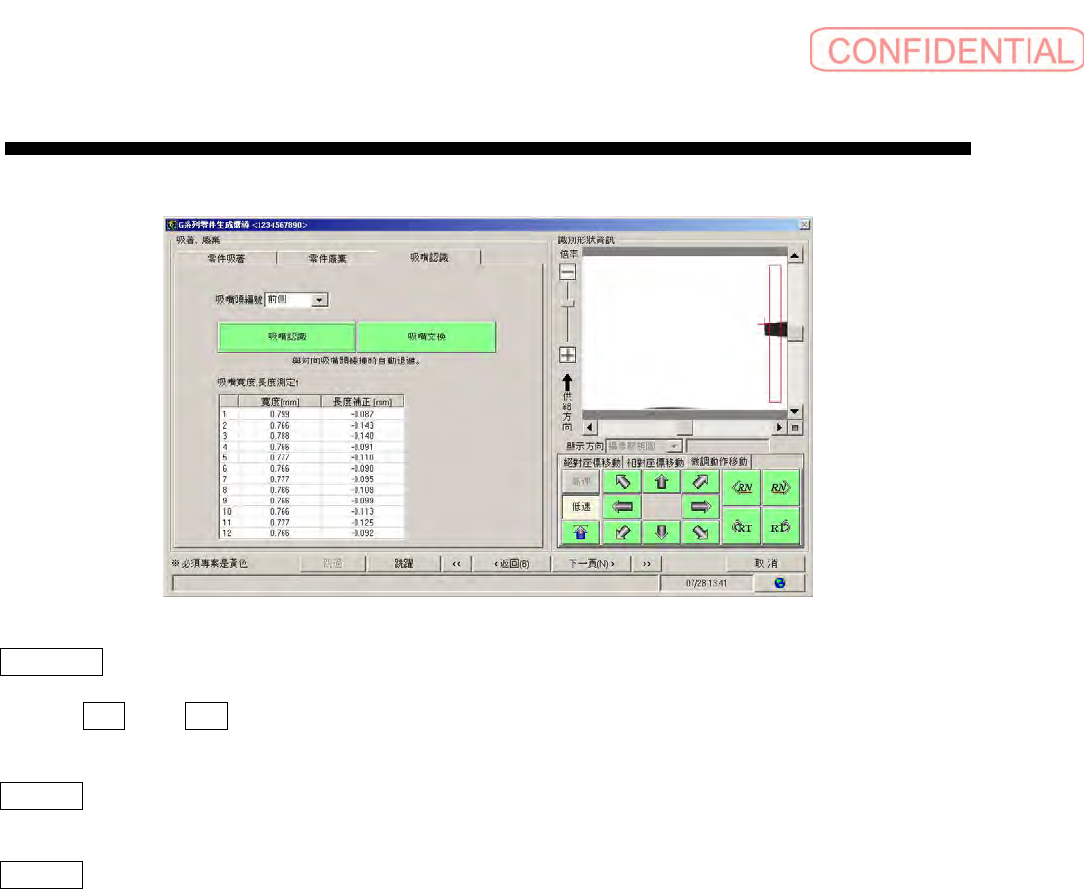

图 1.2.4-3 零件生成向导-吸嘴识别画面
贴装头编号 ：
从 前侧 或者 后侧 里选择所操作的贴装头。
吸嘴识别 ：
执行吸嘴识别
吸嘴交换 ：
让贴装头往吸嘴交换位置移动。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-169
1.2.5 影像存取画面

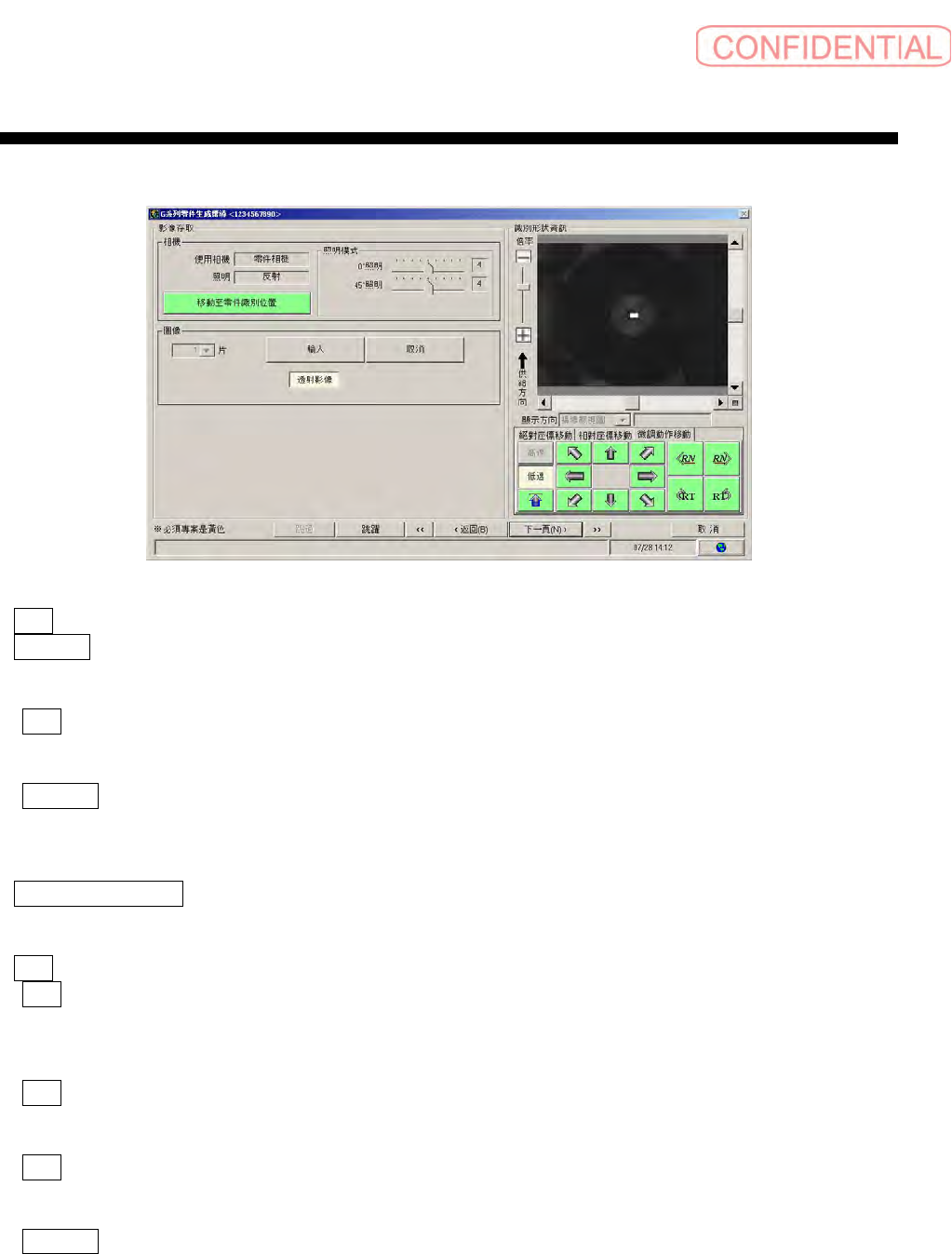

图 1.2.5-1 零件生成向导-影像存取画面
相机 ：
使用相机 ：
表示使用中的相机。
照明 ：
表示使用中的照明。
照明模式 ：
选择照明的亮度级别。照明按指定的级别的亮度点灯。
※不能把全部的亮度方式设定为 0。
向零件识别位置移动 ：
让零件向使用中的相机的识别位置移动。
影像 ：
张数 ：
只在分割时才可以选择。指定执行存储的片数(位置)。指定进行读取的片数。指定片数的影像存在时，
显示选择数目的影像。
输入 ：
在被指定数目里存取影像，显示在识别形状信息上。
取消 ：
将存取的影像全部清除。
透射影像 ：
进行透射影像的显示/停止。
