操作篇

电子零件贴装机 SI-G200MK7 系列

1-79

中止重设时，点击取消键，重设生产管理信息的重设对话框会消失。

删除过去的日志资料时，由列表明细中选择删除的机种并点击删除键。会出现 OK 及取消的对话框。删除

时，请点击 OK 键，删除储存于SI-G200MK7中的生产管理信息机种文件群组资料( 包含零件供给部群组、吸嘴

群组) ，指定的机种文件资料其确认用对话框会消失。

中止删除时，点击取消键, 确认用对话框会消失并中止删除。

在统计机种文件的多数的生产管理信息时，点击期间统计或机种统计键。表示出统计期间的设定对话框。

指定期间后，请点击 OK 键。表示出生产管理信息统计对话框。储存至外部媒体时，请点击储存键。表

示出储存开始的信息对话框并储存资料至外部媒体中。打印时，请点击打印键。表示出开始打印的信息对

话框并开始打印。

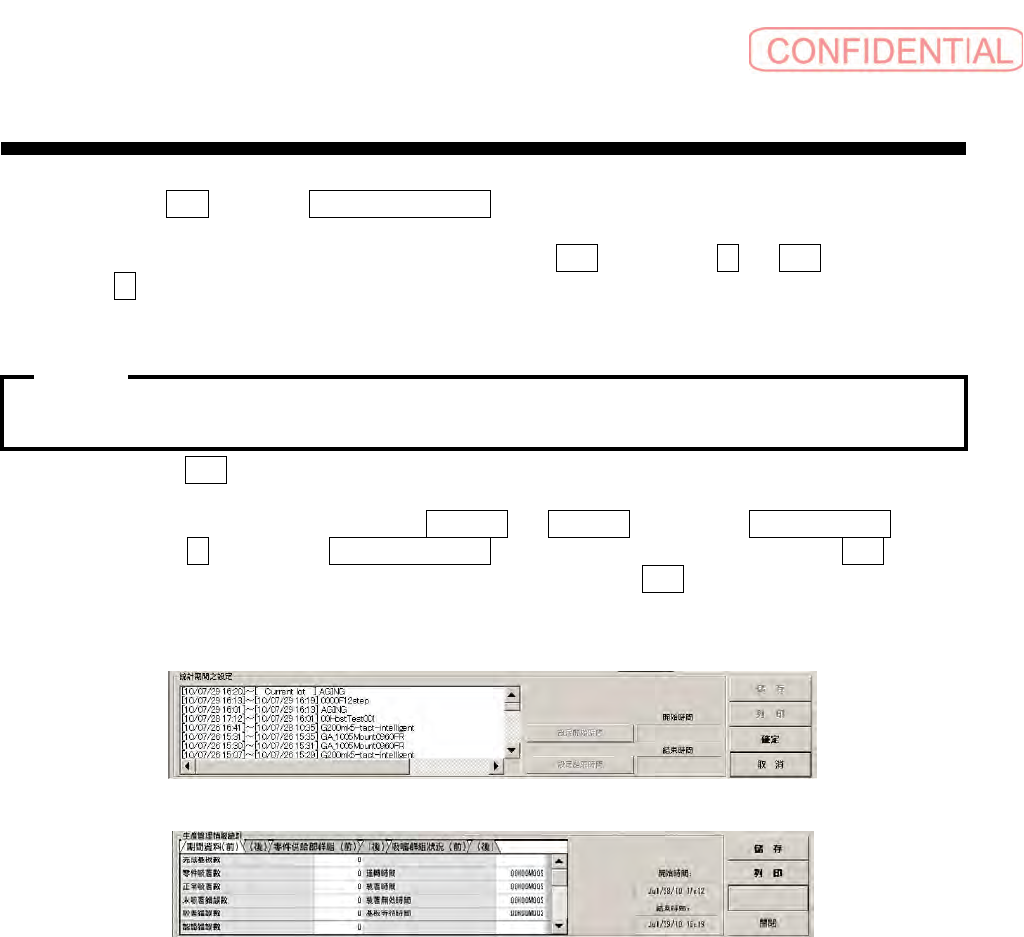

图

2.7.2-3 统计期间的设定对话框.

图

2.7.2-4 生产管理信息统计对话框

执行

(

删除

)

操作时，请注意无法储存过去的日志资料。

注意:

操作篇

电子零件贴装机 SI-G200MK7 系列

1-80

［画面说明］

(1)生产量相关资料

完成基板数：由自动生产装着完成的基板数量

(2)零件吸着相关数据

·零件吸着数：含吸着错误在内的全部吸着次数

正常吸着数：进行正常零件吸着的次数（零件吸着数－ { 未吸着错误数+ 吸着错误数}）

未吸着错误数：零件吸着失败的次数

吸着错误数：在吸着姿势上成为吸着错误的次数

·识别错误数：在零件影像识别上失败的次数

·吸着率：（零件吸着数－（未吸着错误数＋吸着错误数）） / 零件吸着数× 100 (％ )

或者

（零件吸着数－（未吸着错误数＋吸着错误数＋识别错误数））/ 零件吸着数×100 (％)

·检查数：检查出次品标记的次数

·付着检查数：由于付着检查而发出错误的次数 (有偿选配)

(3)机器停止相关资料

·零件缺料停止次数：零件供给部门没有零件停止的次数

·定位标记识别错误停止次数：基板标记识别失败、停止的次数

·基板搬运错误停止次数：基板不能搬送，或者由于不能检测搬送结束停止的次数

·吸着错误停止次数：自动补料设定次数产生零件吸着错误时停止的次数

·机器故障次数：上述以外停止的次数（包括异常停止）

(4)与时间相关的资料

·运转时间：伴随装着模式进行自动生产的累计时间

装着时间：进行零件吸着的累计时间

装着无效时间：基板搬运时间，基板标记识别时间等的累计

基板等待时间：基板搬运时不移动的累计时间

·停止时间：设备自动生产停止状态的累计时间

零件缺料停止时间：由于零件缺料停止的累计时间

零件缺料等待时间：从零件缺料停止到零件交换开始的累计时间

零件交换时间：零件缺料停止时交换零件的累计时间

零件缺料不停止状态的零件交换时间都在对象之外。)

等待恢复时间：从错误停止（包括异常停止）到错误复位的累计时间但是，零件缺料停止

时发生的错误不计算。这种情况即使到最后也要作为零件缺料停止时间计算。

正常停止时间：零件缺料停止时间，复位等候时间以外的停止时间

·循环时间：每片基板平均安装的时间

· 时间项目仅计量自动生产可能画面（自动生产、日志）显示时的时间。在计量中移动到自动生产不

能

开始的画面时，计量暂时停止，返回到自动生产可能的画面重新开始计量。

· 零件缺料停止时间和复归等候时间同时发生时，仅计量零件缺料停止时间。

· 吸着率计算中包含识别错误数时，有必要进行其它途径的设定。

注意:

操作篇

电子零件贴装机 SI-G200MK7 系列

1-81

2.7.3 零件供给部群组的状况

［操作功能］

表示零件供给位置的各种错误的状况及吸着率，此表示为附属文件群组资料的生产管理信息，特别是将零

件吸着数及吸着率展开于供给位置号码群组中。

在机种文件群组的基本库资料中，同时以生产日志方式每月总结、储存。

［操作顺序］

依顺序点击日志菜单 → 生产管理信息标签 → 零件供给部群组( 前) 、( 后) 标签，会出现以下的画面。

图

2.7.3-1 日志－生产管理信息画面

在列表的最上行表示文件为现在实行中的机种文件，以“Current lot ” 表示。零件供给部群组内的数据为

现在执行中机种文件群组资料的零件供给部群组的生产管理信息。

在统计机种文件的数个的生产管理信息时，点击期间统计或机种统计键。表示出统计期间的设定对话框。

指定期间后，请按 OK 键。表示出生产管理信息统计对话框。储存至外部媒体时，请点击储存键。表示

出储存开始的信息对话框并储存资料至外部媒体中。打印时，请点击打印键。表示出打印( 零件供给部

群组的生产管理信息) 对话框。指定供给部号码，点击 OK 键，开始打印。

图

2.7.3-2 统计期间的设定

图

2.7.3-3 生产管理信息统计
