附录 4 用语集
DAS 资料
所谓 DAS 是由 Data Arrangement Software 的第一个字母缩写而成。根据仿真和节奏计算，决
定零件的装着顺序和供料器配置、吸嘴配置，能够从
SI-G200MK7 得出最适合的性能软件。 DAS
资料就是用这个软件制作的资料。
NG 吸嘴判定次数
同一个吸嘴连续未吸着或者发生吸着错误的情况，就将该吸嘴判定为不良 (NG) 的连续的次数。
XY 轴
让搭载了 12 个零件装着吸嘴的旋转式吸嘴头前·后左右移动，决定吸嘴吸着位置·装着位置的驱动
机构。
补料次数
未吸着或站立吸著称之吸着失败，连续发生情形时，指定至发生错误为止的次 数。未吸着零件为缺
料错误发生、站立吸着为供料器不良错误发生。设定范围：
0~9。
若设定为
0，每次发生错误时就会废弃该零件。
不良标记
不良标记为在取得连片基板后，实装前的基板检查工程 , 在无法使用的部分 ( 区域 ) 印上不良的标
记。此标记在以相机认识其印有标记的区域时
, 在自动运转中不执行装着作业。由此登录有关此标记
的信息。认识方法为用基板相机认识指定区域时，以白色不良标记比指定值亮或暗的不良标记做为
判断。
步骤
指将 1 个零件装着到基板上的位置和为装着该零件的动作组合。
步骤号码
指将 1 个零件装着到基板上的位置和装着动作的组合。
附录
2
电子零件装着机
SI-G200MK7 (CS)
附 4-
定位标记 ( 零件认识标记 )
标记为在基板上有 2 个位置以上的记号，将基板的位置、姿态以相机认识时当做目标的标记。

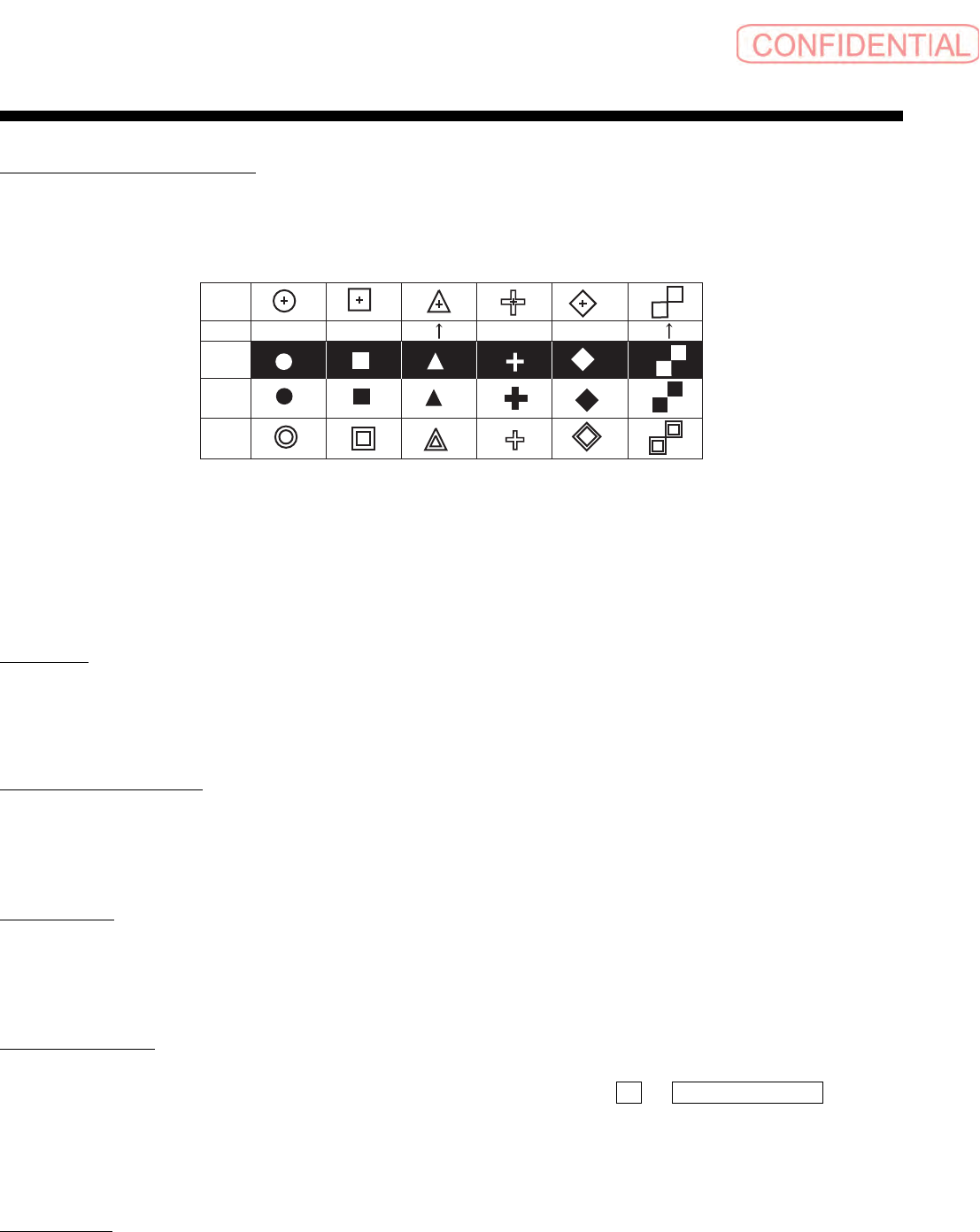

定位标记的形状有以下种类。
自动运转时，将指定的
2 个位置的定位标记以相机认识并自动分析基板的姿态，以最适合姿态装着
零件。数据制作在输入个别定位标记数据
( 定位标记点数据 ) 和以相机认识时，执行 2 个位置的定
位标记的群组制作。
反射照明
从零件表面照明。相机上的认识影像是零件的实象。能用反射照明认识的零件请选用反射照明。特
别是芯片零件等外形有凸凹时，反射照明的方法在认识率和精度方面有优势。
供料器不良检出功能
从零件供料器吸着了零件后，发生错误作为供料器不良检出。而且，检查出供料器不良后，可以选
择要立即停止
SI-G200MK7 还是就此继续运转。
供料器交换
是仅交换零件缺料的供料器的方法。使用选配台车时，不将其从 SI-G200MK7 卸下，在 SI-G200MK7
停止过程中交换台车上的供料器。有必要停止自动生产。
供料器位置补正
以少量品种零件简便执行多个机种生产时，譬如 A 机种设定零件供料器于 1~15 的零件供给位置，
再加上
B 机种设定对应零件供料器于 16~35 的零件供给位置，输入 15 于 供料器位置補正 ( 供料
器位置补正
) 中，在 A 机种生产结束后 , 不更换零件即可移至 B 机种生产。但是，中途跨越前侧供
给部及后侧供给部时无法补正。
固定板装置
从基板搬送轨道将基板抬升至零件的装着高度的装置。固定板装置上搭载着为提高基板位置精度的
基准针插入装置和装着基板时的固定夹板机构。
形状
方向
白
黑
轮廓
无
无
无
无
附录
电子零件装着机 SI-G200MK7 (CS)
3
附 4-
关闭号码
对于基本的机种文件，部分不装着零件，衍生可制作其它的机种文件。在关闭步骤行的关闭列中附
注关闭号码。在机种文件画面下指定其关闭号码时，对于基本的机种文件，以关闭号码可制作指定
而不装着的部分并衍生出其它的机种文件。
0 指定步骤时，无条件装着， 7 指定步骤时，无条件关闭。其它号码指定步骤时，在机种文件画面下指
定其关闭号码。
基板搬出传感器
利用设置在基板搬出轨道出口的光学式传感器，检测可否在后装置搬送基板。
基板搬入传感器
利用设置在基板搬入轨道入口的光学式传感器，检测能从前装置搬送来的基板。
基板搬入开始传感器
利用设置在基板装着轨道的光学式传感器，
来检测能从搬入轨道向装着轨道开始搬送基板
的状态。
基板待机传感器
利用设置在基板搬入轨道出口的光学式传感器，检测可否在装着轨道搬送基板。
基板确认传感器
利用设置在基板装着轨道的装着位置的光学式传感器，检测是否可能从装着轨道到搬出轨道搬送基
板，固定板是否可以上升。
基板认识相机
修正基板的姿势、识别确定零件装着位置基准的定位标记位置的相机。采用反射照明。
基板通过确认传感器
利用设置在基板搬出轨道入口的光学式传感器，检测从装着轨道搬送来的基板。
基板有无传感器
利用设置在基板装着轨道的装着位置的光学式传感器，检测固定板是否可以上升，是否可以矫正装
着基板。
基板装入替换排出器
该基板分离装置用于缩短基板的装入替换时间，即搬出 Mt 结束基板的同时，进行下一个 Mt 基板搬
入动作。
