保养篇
2. 维修检查
电子零件装着机 SI-G200MK7 (CS)
2-43
每
3 个月
(7) 吸嘴弹簧的磨损检查
[作业功能]
促使吸嘴上下运动的装着吸嘴头内部的吸嘴弹簧会随着每次的吸着·装着动作而剧烈运动。由于
弹簧磨损而导致的动作不良会造成不良品出现，所以需要定期对弹簧进行检查。
[维修检查位置]
2 处装着吸嘴头的吸嘴弹簧 ( 各 12 处 )
[ 维修检查时要准备的物品 ]
无需特意准备
( 吸嘴弹簧交换时：吸嘴弹簧、吸嘴 O 型环 )
[作业顺序]
1. 上压吸嘴然后放开时，确认吸嘴顺畅地回复。如果吸嘴没有顺畅地回复时以及弹簧有磨损时，
属于吸嘴弹簧不良，请按照
[ 吸嘴弹簧交换步骤 ] 交换弹簧。
为了依次对
12
个吸嘴弹簧进行检查，用手转动
RT
轴时，
H
轴推杆由于弹簧力会下降
2
～
3mm
，可能会损伤内部旋转轴。所以在转动
RT
轴时，请轻轻用手托住
H
轴推杆同时转动。

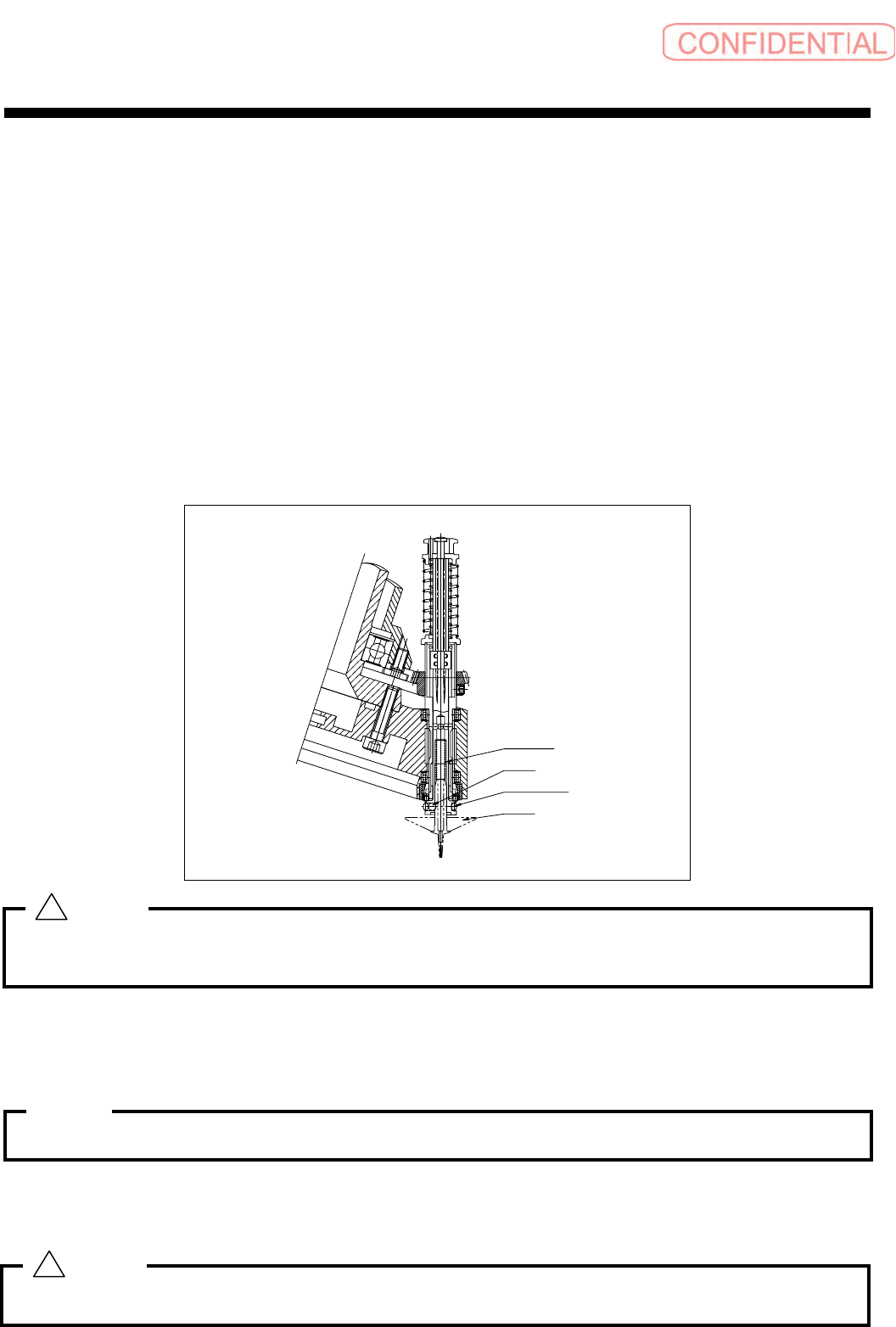

[ 吸嘴弹簧交换步骤 ]
1. 一边转动吸嘴一边缓慢向下拔出。
2. 用交换吸嘴弹簧的细金属丝勾出弹簧。
3. 交换吸嘴弹簧。
请注意不要让钢球掉落。
4. 在不卸下吸嘴 O 型环的状态下，用手按下弹簧。
5. 一边转动吸嘴一边缓慢插入。
6. 上压吸嘴然后放开时，确认吸嘴顺畅地回复。
吸嘴
O
型环一旦拆下后，容易产生龟裂，不可重复使用。必须交换新品。
吸嘴弹簧
钢球
吸嘴
O 形环
吸嘴
警告 :
!
注意 :
警告 :
!
保养篇
2. 维修检查
2-44
电子零件装着机
SI-G200MK7 (CS)
每 3 个月
(8) 机械阀的动作检查清理
[ 作业功能 ]
用吸嘴对零件进行吸着·装着时如果机械阀动作不良就会发生无法吸着零件，导致动作中零件脱
落无法装着等大故障。所以要定期检查机械阀。
[ 维修检查位置 ]
2 处装着吸嘴头的机械阀 ( 各 12 处 )
[ 维修检查时要准备的物品 ]
棉棒、多用润滑油
( 机械阀交换时：机械阀、六角扳手套件 )
[ 作业顺序 ]

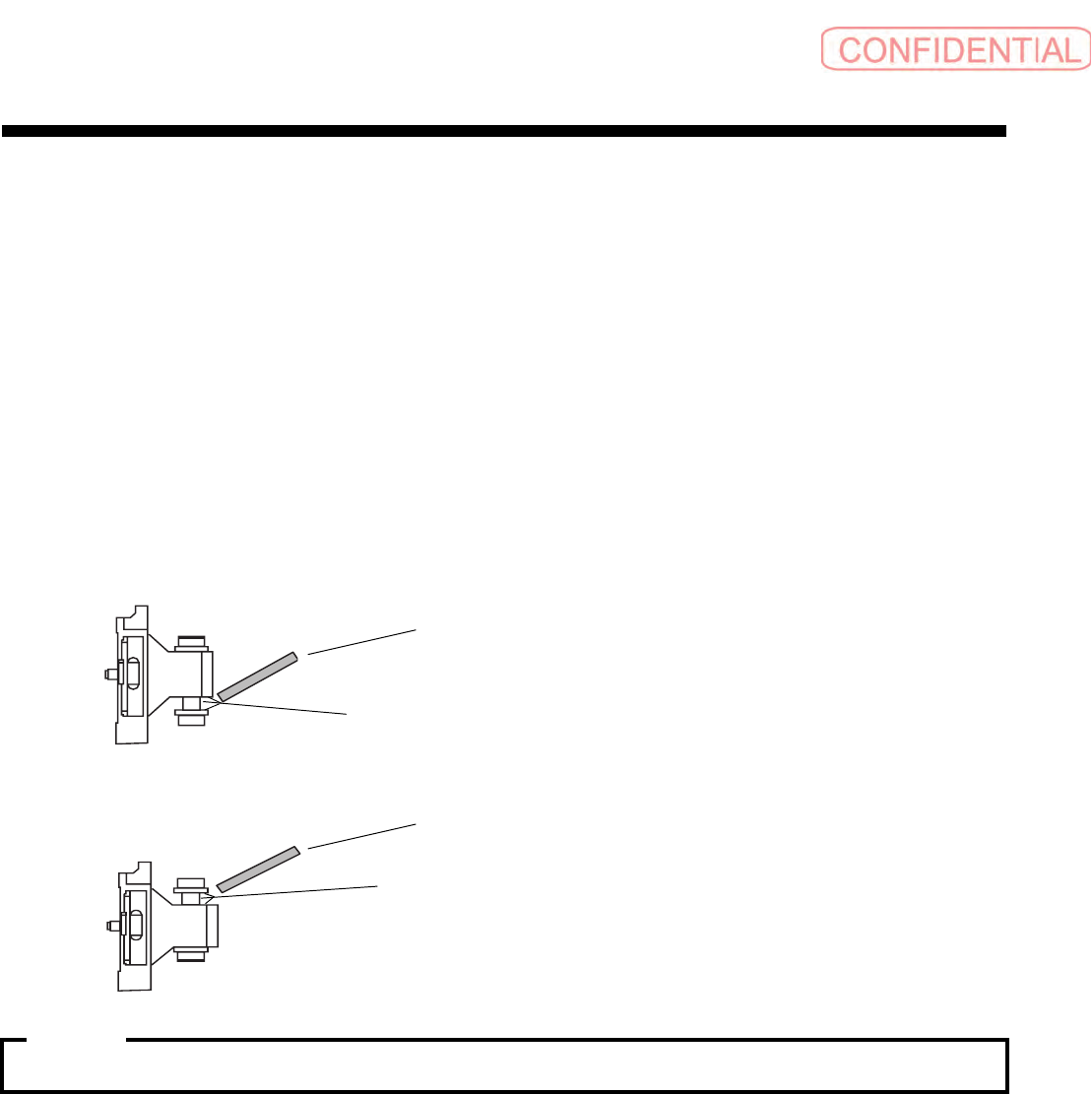

1. 用棉棒清理机械阀轴面、机械阀和轴肩的接触面。
2.
按住轴，清理相反一处。
不要用酒精和润滑油。
3. 用手指交替按压上下阀，确认是否可以顺畅地移动以及是否有障碍。如果阀不能顺畅地移
动，属于阀有问题，请按照
[2.9 运作不良时 (1) 机械阀交换 ] 的作业顺序对阀进行交换。
注意
:
棉棒
清理面 (3 处 )
棉棒
清理面 (3 处 )
保养篇
2. 维修检查
电子零件装着机 SI-G200MK7 (CS)
2-45
每 3 个月
(9) 装着吸嘴头的 C 型致动器的动作检查
[作业功能]
使阀产生动作的
C 型致动器如果有缺陷，就无法进行零件的吸着·装着作业。顺畅动作非常重
要。所以要定期对
C 型致动器进行检查。
[维修检查位置]
2 处装着吸嘴头的 C 型致动器 ( 各 2 个 )
[ 维修检查时要准备的物品 ]
无需特意准备
[作业顺序]
1. 用手使上下 2 个 C 型致动器运动。
如果动作不顺畅，需要交换
C 型致动器。
关于
C 型致动器交换，请委托我公司服务人员。
C 型致动器
