保养篇
2. 维修检查
电子零件装着机 SI-G200MK7 (CS)
2-25

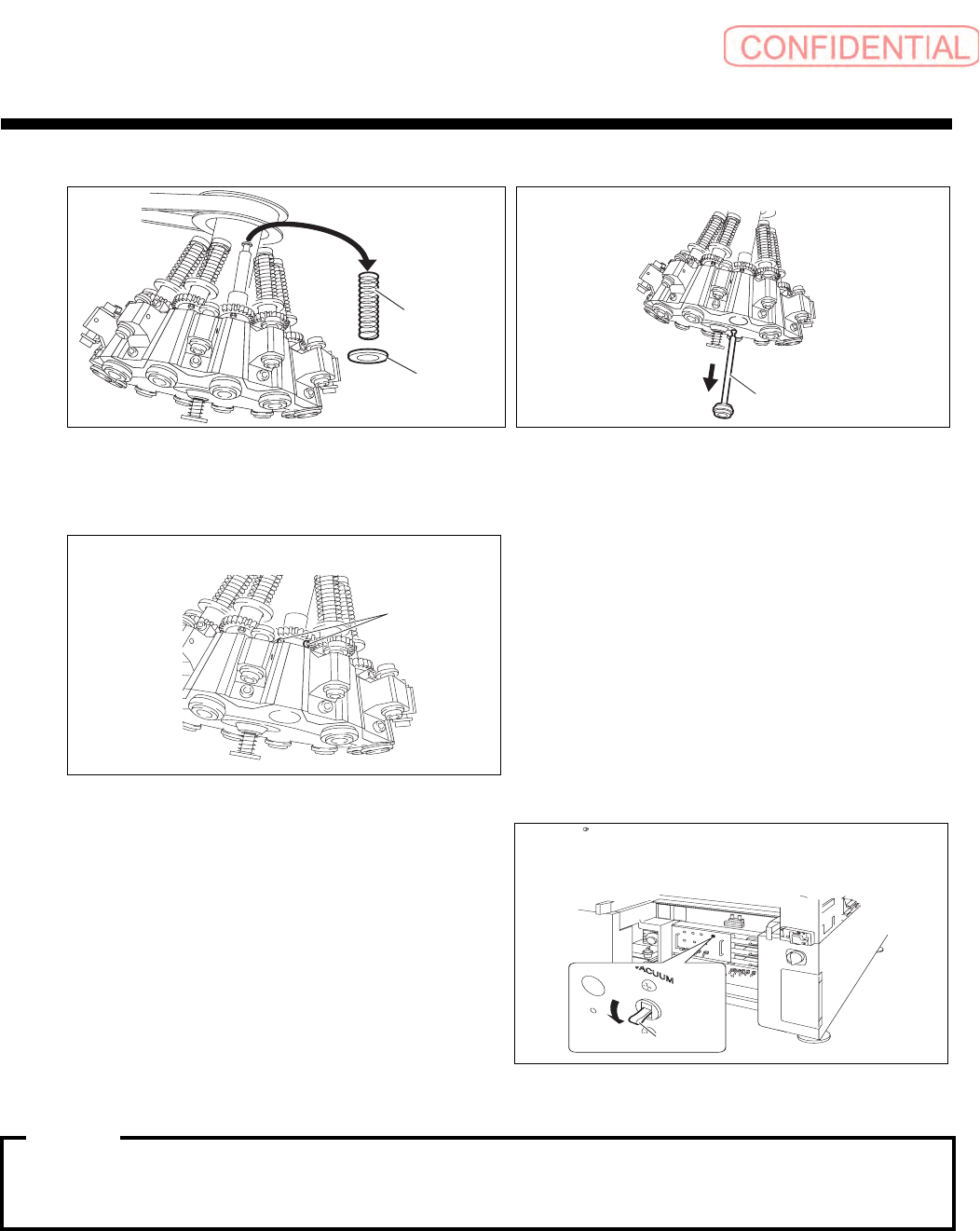

4. 拆下内部旋转轴弹簧 （2 种各 1 根）和弹簧支架。
5. 从下方拔出内部旋转轴。（仅给内部旋转轴加油的场合：顺序 6 ～ 13 不需要）
6. 旋松小齿轮的 2 根螺丝，使小齿轮活动。
7. 拆下机械阀。
① 拆下装置背面的下部面板。
② 使电源装置的
VACUUM 断路器变为
OFF 状态。
为了防止吸入机械阀上的垃圾、灰尘等，在拆下机械阀前要先将
VACUUM
断路器置于
OFF
状态。
内部旋转
轴弹簧
弹簧支架
内部旋转轴
螺丝
VACUUM 断路器
小心 :
保养篇
2. 维修检查
2-26
电子零件装着机
SI-G200MK7 (CS)

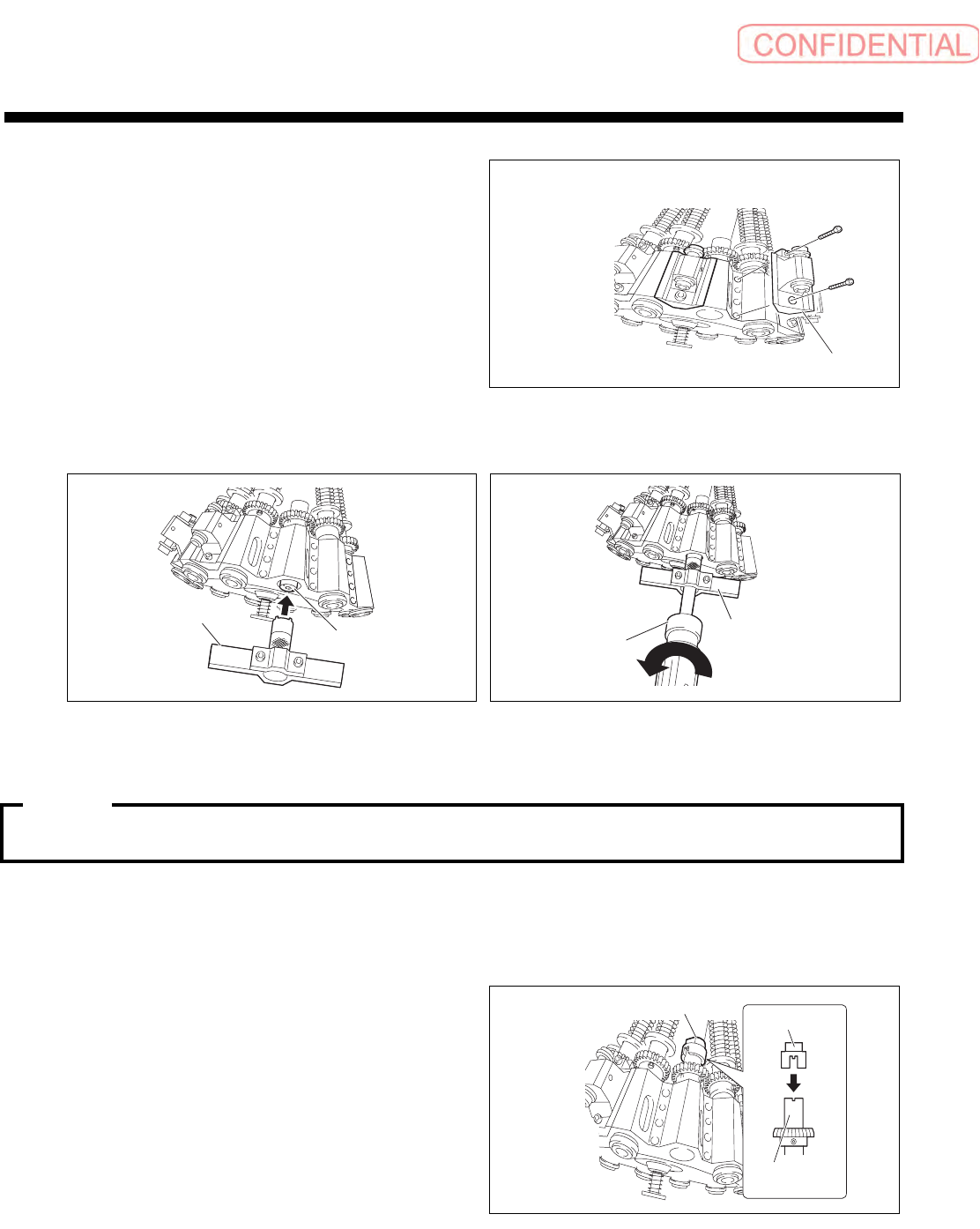

③旋松2 根螺丝帽，拆下机械阀。
④ 同样也要拆下两侧的机械阀。
8. 稍微旋松一点轴承托架。
① 将轴承托架治具 （
1）从吸嘴头下侧插入，使治具 （1 ）的针对准轴承托架的孔。
② 插入轴承托架治具 （
2）使其套在轴承托架治具 （1）上，并对准轴承托架的槽。
预先将轴承托架治具 （
2
）穿在扭矩螺丝刀上比较容易作业。
③ 用手推压轴承托架治具 （2），同时从下方看扭矩螺丝刀并向逆时针方向转动，旋松一点
（
10 度左右）轴承托架。
本作业是为了避免损伤下一工序中使用的轴承托架治具 （
1）针。
9.拆下轴承托架。
① 将扳手套筒安装到锡球衬套托架上，
将扳手套筒的突起对准锡球衬套托架
的槽。
机械阀
轴承托架治具（2）
轴承托架治具
（
1）
轴承托架治具（
2）
扭矩螺丝刀
扳手套筒
扳手套筒
锡球衬套托架
POINT:
保养篇
2. 维修检查
电子零件装着机 SI-G200MK7 (CS)
2-27

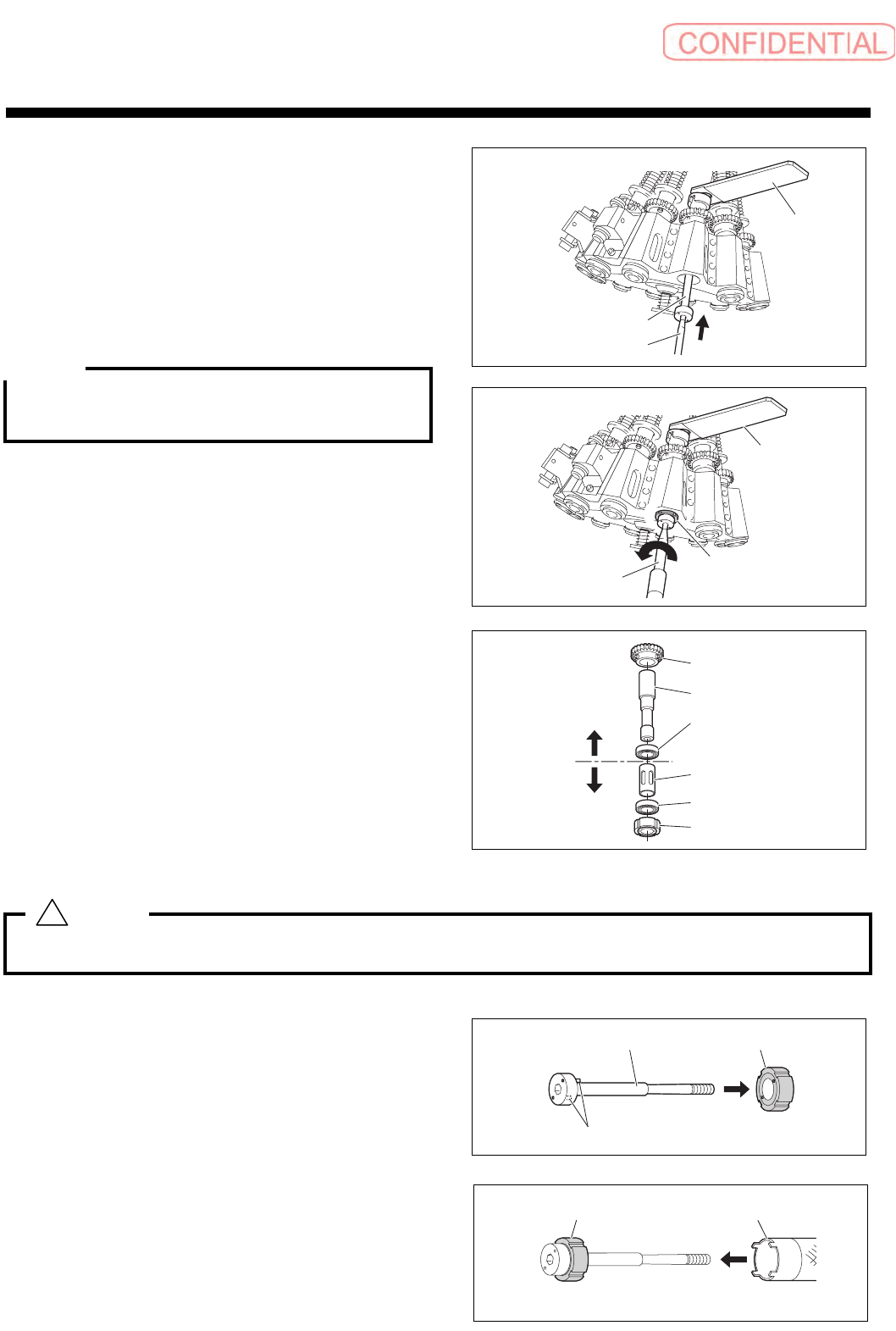

② 扭矩螺丝刀的设定值设为 60cN·m。
③ 将扳手套装在扳手套筒上。
④ 从吸嘴头下侧插入轴承托架治具
（
1）， 使 治 具 （ 1）的针对准轴承托
架的孔。
⑤ 仰视轴承托架治具 （
1）并用扭矩螺
丝刀向逆时针方向转动，拔出轴承托
架。
将扭矩螺丝刀设定为
60cN
·
m
，请确认轴承托架治
具（
1
）的针上面没有承受负荷。
10.从下侧取出轴承 （下）。
11. 从下侧取出轴环。
12.从上方向拔取出锡球衬套托架、小齿
轮、轴承 （上）
请不要使用棉棒等清洁锡球衬套托架的内部。如果粘附有纤维或垃圾等，则可能造成轴承破损。
13.拆卸轴承托架。
① 在轴承托架上安装轴承托架治具
（
1）。安装时使轴承托架治具 （1）
的针对准轴承托架的孔。
② 从轴承托架的相反侧插入轴承托架
治具 （
2），使其突起吻合。
扳手
轴承托架治具（
1）
扭矩螺丝刀
扳手
扭矩螺丝刀
轴承托架
轴承托架
轴承（下）
轴环
轴承（上）
锡球衬套托架
小齿轮
从上侧取出
从下侧取出
轴承托架轴承托架治具（1）
针
轴承托架
轴承托架治具（
2）
警告 :
!
小心 :
