操作篇
电子零件贴装机 SI-G200MK7 系列
1-196
1.3.6.2 管装

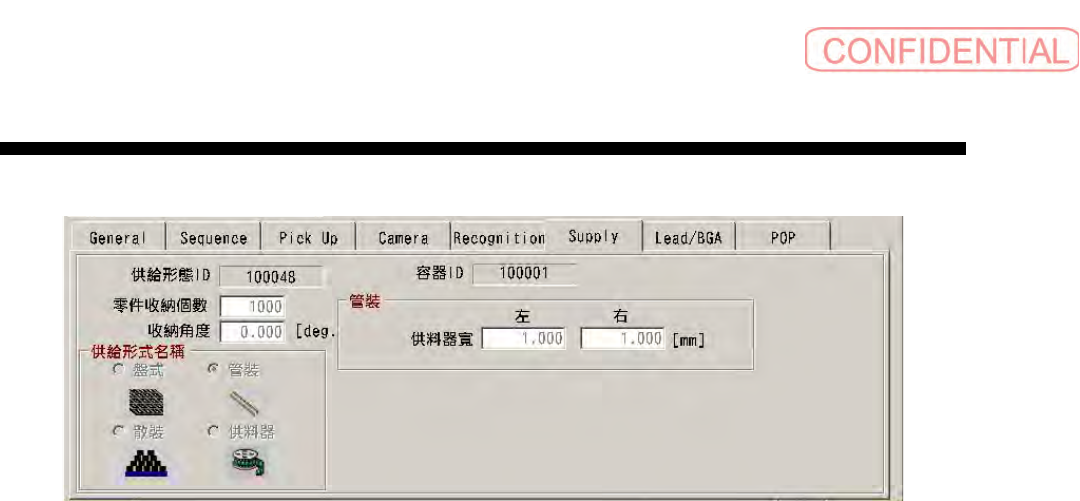

图 1.3.6-2 Supply 画面 (管装)
(1)供给形态 ID
表示代表供给形态的 ID 编号。
(2)容器 ID
表示代表容器的 ID 编号。
(3)零件存储个数
输入被存储在新的零件的零件供给装置(一个)里的零件个数。
(4)存储角度
输入零件的存储角度。从上方看顺时针方向为正方向。
单位：deg.
设定范围：0～359.999
(5)供给形式名称
选择对应零件的供给形式。
盘式：由盘式供给
散装：由散装供给
管装：由管装供给
供料器：由供料器供给
(6)供料器宽（左右）
零件供料器定位针的中心线为基准时，输入左右的间距。
单位：mm
设定范围：0/0.001～999.999※
※左右不可同时设为 0[mm] 。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-197
1.3.7 Lead/BGA
Lead/BGA 表示零件电极部的形状数据。零件电极部大致分为焊脚形状与 BGA，各以不同的画面表示。
1.3.7.1 焊脚

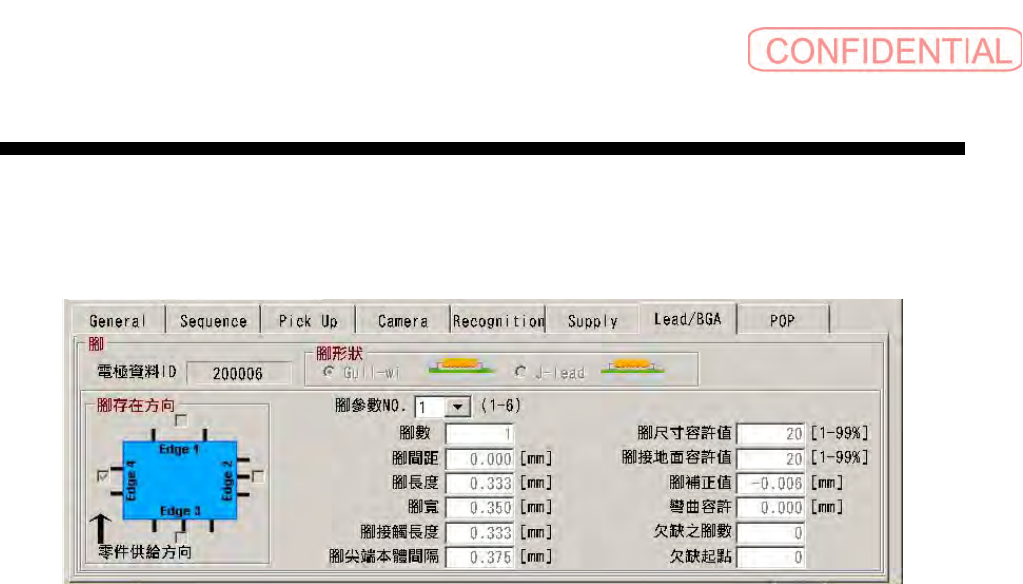

图 1.3.7-1 Lead/BGA 画面 (焊脚)
(1) 电极数据 ID
表示代表电极数据的 ID 编号。
(2) 焊脚参数 No.
1 种的零件最多可选择 6 种参数。即使边不等，数据相同的话，只要指定所在方向就可使用。焊脚参数分组
输入，各种数据按焊脚参数输入。
设定范围：1～6
(3) 焊脚形状
选择焊脚形状。
Gull-wing 形的焊脚
J-lead 形的焊脚
(4) 焊脚存在方向(1～4 边)
以各焊脚参数选择零件各边有无焊脚。对有焊脚的方向进行选择，而没有焊脚放行则去除选择。
(5) 焊脚数
输入 1 组内实际存在的焊脚的数量。
设定范围：1～999
(6) 焊脚间距
输入焊脚的中心距离。
单位：mm
设定范围 0/0.001～99.999※
※ 1 组内只有 1 个焊脚时，焊脚间距表示为 0[mm]。
(7) 焊脚长度
输入焊脚长度。
单位：mm
设定范围：0.001～99.999
(8) 焊脚宽
输入焊脚宽。
单位：mm
设定范围：0.001～99.999
操作篇
电子零件贴装机 SI-G200MK7 系列
1-198
(9) 焊脚接触长度
输入焊脚和基板接触面的长度。
单位：mm
设定范围：0.001～99.999
(10) 焊脚尖端本体间隔
输入焊脚尖端与本体的间隔
单位：mm
设定范围：-999.999～999.999
(11) 焊脚尺寸容许值
输入焊脚的宽度、长度、间距的容许值。
单位：%
设定范围：1～99
(12) 焊脚接地面容许值
输入焊脚和基板接触面的长度的容许值
单位：%
设定范围：1～99
(13) 焊脚补正
输入一组焊脚的中心偏离零件中心的数值(补正值)。
单位：mm
设定范围：-999.999～999.999
(14) 焊脚弯曲容许值
输入焊脚尖端的弯曲容许值
单位：mm
设定范围：0～99.999
(15) 欠缺的焊脚数
焊脚被等焊脚距配置时，输入一组内焊脚的欠缺的数量。
设定范围：0～999
(16) 欠缺起点
输入一组内焊脚欠缺的最初的位置。从上看零件的顺时针方向从一组内的最初的位置开始数。
设定范围：0/1～リード本数+1※
※一组内没有欠缺时，欠缺起点表示为"0"。
