操作篇
电子零件贴装机 SI-G200MK7 系列
1-127
1.1.2 基板画面
1.1.2.1 基板显视器
图 1.1.2-1
数据编辑-基板-监视器画面
贴装零件数：
表示被贴装零件的总数。
跳过次数：
表示被跳过(不贴装)的数量。
基板种类：
表示现在的基板种类是单片基板还是多连基板。
参考：
把鼠标指针对着零件描绘区域上的零件，就能显示零件的参考信息。
零件代码
把鼠标指针对着零件描绘区域上的零件，就能显示零件的零件代码。
XY 坐标
表示把零件描绘区域上的鼠标指针的位置转换成基板上的实际坐标。
机台号码
把鼠标指针对着零件描绘区域上的零件，就能显示零件的机台号码。
供给位置
把鼠标指针对着零件描绘区域上的零件，就能显示零件的供给位置。
吸嘴
把鼠标指针对着零件描绘区域上的零件，就能显示零件的吸嘴索引编号。
吸嘴
I D:名称
把鼠标指针对着零件描绘区域上的零件，就能显示零件的吸嘴
I D:名称。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-128
1.1.2.2 基板信息

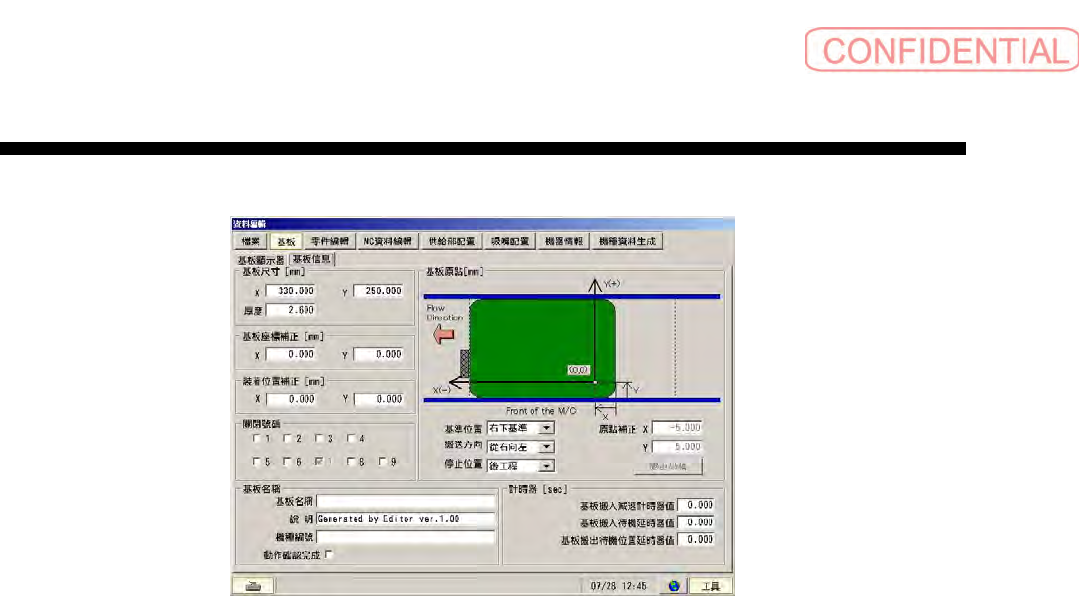

图 1.1.2-2 数据编辑-基板-基板信息画面
基板尺寸Ｘ
输入基板的长度。
单位：mm
设定范围：0.001～999.999
基板尺寸 Y
输入基板的宽度。
单位：mm
设定范围：0.001～999.999
基板尺寸 厚度
输入基板的厚度。
单位：mm
设定范围：0～999.999
基板坐标补正 X/Y
对于基板坐标，输入微调用的 XY 的补正值。
单位：mm
设定范围：-999.999～999.999
贴装位置补正 X/Y
对于全部的贴装数据的零件贴装基板坐标，输入微调用的 XY 的补正值。
单位：mm
设定范围：-999.999～999.999
基准位置
选择作为基板原点的基准的位置。
右下基准: 从机器前面往下看基板时，把基板的右下角作为基准。
左下基准: 从机器前面往下看基板时，把基板的左下角作为基准。
搬送方向
选择基板的搬送方向
从左向右: 从机器前面看，从左侧向右侧搬送基板。
从右向左: 从机器前面看，从右侧向左侧搬送基板。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-129
停止位置
选择被搬送的基板的停止位置。
後工程(后工程): 固定基板搬送固定板的位置，相对基板的搬入方向在后工程使基板停止。
前工程(前工程): 移动基板搬送固定板的位置，相对基板的搬入方向在前工程使基板停止。
搬送方向从左向右时不能选择
原点补正 X/Y
相对基准坐标输入坐标系的原点位置的补正值。
通常请不要编辑。
单位：mm
设定范围：-999.999～999.999
变更坐标
为了把基准位置不同的贴装数据的贴装位置变换成相对于现在的基准的位置，调整基板坐标的补正值。
关闭编号
贴装时当确认与关闭项目输入值相同的场合，此步骤的零件则被省略不被贴装。关闭编号不可指定为”7”。
基板搬入减速计时器值
：
输入基板搬入待机位置向贴装位置搬送时开始减速为止的时间。
单位：sec
设定范围：0～1
基板搬入待机延时器值
输入在基板搬入待机位置的延遲时间。
单位：sec
设定范围：0～1
基板搬出待机延时器值
输入在基板搬出待机位置的延遲时间。
单位：sec
设定范围：0～1
基板名称
输入基板名称
上限值 ：255 文字
不能用的文字： [ " ][ , ][ ; ][全角文字]
说明
输入基板的说明
上限值：255 文字
不能用的文字：[ " ][ , ][ ; ][全角文字]
机种编号
输入机种编号
动作确认完成
进行确定动作确认完了。
